Le contrôle non destructif (CND, ou NDT) regroupe des techniques d’analyse conçues pour évaluer les propriétés d’un matériau, d’un composant ou d’un système sans causer de dommages.
Contrairement aux essais destructifs, où l’on sollicite une pièce jusqu’à la rupture, le CND permet d’inspecter l’intégrité structurelle et d’utiliser des techniques de détection de défauts sur une pièce tout en la conservant intacte pour un usage ultérieur.
J’ai longtemps trouvé le concept d’assurance qualité un peu stressant. L’idée de retirer une pièce parfaitement bonne de la ligne de production et de la détruire (essai de traction, ça vous parle ?) juste pour prouver qu’elle était solide me semblait être un énorme gaspillage.
Il s’avère que c’est un point de tension courant dans l’industrie manufacturière. Nous voulons assurer la sécurité, mais nous voulons aussi utiliser les pièces que nous fabriquons.
C’est là que le contrôle non destructif excelle.
Que vous l’appeliez évaluation non destructive (NDE), examen non destructif ou inspection non destructive (NDI), c’est la même chose : préserver l’aptitude à l’emploi tout en garantissant la qualité.
C’est une composante tellement essentielle de l’industrie moderne que le BLS prévoit que l’emploi des techniciens CND (NDT) dépassera 72 000 d’ici 2033.
Dans cet article, je vais partager la définition du contrôle non destructif (CND/NDT), ses principaux objectifs et les applications industrielles qui en dépendent.
Nous passerons aussi en revue les méthodes et techniques de contrôle non destructif (CND/NDT) les plus courantes, notamment la très efficace méthode d’essai par ultrasons et les contrôle par empreinte.
Entrons dans le vif du sujet !
Sommaire
Qu’est-ce que le contrôle non destructif (CND) ?
Le contrôle non destructif (CND, ou NDT) désigne des procédures analytiques qui examinent les propriétés des matériaux et l’intégrité structurelle sans altérer ni endommager le composant inspecté.
L’idée fondamentale est simple : nous devons vérifier qu’une pièce est sûre et fonctionnelle, mais nous ne pouvons pas nous permettre de la casser pendant le processus.
Lorsqu’un produit réussit une inspection CND (NDT), il reste pleinement utilisable.
Il peut poursuivre sa route dans la chaîne d’approvisionnement, être installé dans un moteur ou être vendu à un client. Cela contraste avec les méthodes qui exigent de sacrifier un échantillon pour prouver qu’un lot est bon.
NASA définit bien cette méthodologie : il s’agit de l’inspection de matériaux et de structures « sans provoquer d’effet préjudiciable sur leur utilité future ».
Vous pouvez en savoir plus sur leur approche rigoureuse dans le programme NDE de la NASA.
En utilisant le CND, les fabricants garantissent l’intégrité des produits tout en maintenant la vitesse de production et en réduisant le gaspillage.
Le CND comme activité de mesure
Il est facile de voir le CND comme un simple contrôle « conforme/non conforme ».
Cependant,
Pour un ingénieur en métrologie, les données CND doivent être traitées comme de véritables données de mesure. Comme une lecture au pied à coulisse ou un relevé CMM, les résultats CND ont un poids statistique.
Les décisions d’intégrité structurelle s’appuient sur des métriques quantifiées telles que la probabilité de détection (POD), le taux de fausses indications et l’incertitude de mesure.
Dans la fabrication moderne, nous ne demandons pas seulement « y a-t-il une fissure ? ». Nous demandons « quelle est l’estimation de la taille du défaut et quel est le niveau de confiance de cette mesure ? »
Valider ces systèmes exige la même rigueur que le calibrage d’un micromètre. Vous devez prendre en compte des conditions variables pour établir une base fiable.
Essais destructifs vs contrôle non destructif
La distinction déroute souvent, mais tout se joue sur l’état de la pièce après l’essai.
Les essais destructifs (DT) consistent à pousser les matériaux jusqu’à la rupture. Les méthodes DT courantes incluent l’essai de traction (tirer le métal jusqu’à ce qu’il casse), l’essai de dureté (marquer la surface) et l’essai de choc.
Bien que cela fournisse des données concrètes sur des limites comme la limite d’élasticité, cela rend l’échantillon testé inutilisable. Les entreprises doivent allouer un budget supplémentaire pour créer des échantillons destinés à être détruits.
Le contrôle non destructif évalue le matériau sans lui infliger de dommages.
Parce que l’élément reste en service, le CND est idéal pour la maintenance continue et l’inspection d’actifs de grande valeur, tels que les pipelines ou les ailes d’avion, où détruire la pièce n’est évidemment pas une option.
Objectifs du contrôle non destructif
Le contrôle non destructif sert généralement deux objectifs principaux :
- Contrôle qualité pendant le processus de fabrication,
- Maintenance des actifs pour les équipements actuellement en service.
Bien que de nombreuses industries réalisent ces tests pour répondre à des exigences de conformité strictes, l’objectif pratique est de détecter les problèmes tôt.
Identifier un problème comme la corrosion ou une fissure capillaire avant qu’il ne s’étende évite des fuites coûteuses, des déformations critiques et des pannes d’équipement soudaines.
L’impact financier de l’ignorance de ces inspections est énorme.
On estime que les entreprises industrielles et manufacturières du Fortune Global 500 perdent plus de 1 500 milliards de dollars par an à cause des arrêts non planifiés.
En mettant en place un calendrier de CND régulier, vous passez des réparations réactives à la maintenance prédictive, en veillant à ce que vos lignes de production restent en marche et que vos coûts d’exploitation restent prévisibles.
Assurance de la sécurité
La fonction la plus importante du CND est de prévenir les accidents.
L’objectif est d’identifier des conditions dangereuses (telles que des fissures de contrainte ou un amincissement de paroi) bien avant qu’un composant n’atteigne son point de rupture.
C’est non négociable dans les environnements à haut risque où une défaillance pourrait entraîner des blessures ou une catastrophe environnementale.
Par exemple, les techniciens testent régulièrement des pipelines capables de transporter des matières dangereuses comme le pétrole, le gaz ou des éléments nucléaires.
Ils vérifient également l’intégrité des soudures soumises à de fortes contraintes dans les secteurs du transport et des infrastructures. Dans ces scénarios, le technicien CND joue un rôle de garde-fou.
Leur travail maintient la sécurité des machines et des structures importantes, en protégeant le personnel qui les exploite.
Vérification de la qualité
Dans un contexte de fabrication, le CND vous permet de garantir la qualité du produit sans sacrifier les échantillons d’essai.
Contrairement aux essais destructifs, où l’on peut écraser une pièce pour prouver sa résistance, le CND vérifie l’intégrité de l’unité réelle vendue. C’est une procédure standard pour inspecter les pièces moulées, les pièces forgées et les composants usinés complexes.
Cette approche crée un processus d’essai nettement plus précis.
Au lieu de tester un échantillon aléatoire et de supposer que le reste du lot est correct, vous pouvez vérifier 100 % du lot (même si, en pratique, ce n’est pas toujours optimal, je suis d’accord).
Cela garantit qu’aucune pièce défectueuse ne parvienne au client, ce qui améliore directement la satisfaction client et réduit la responsabilité.
Le contrôle des soudures est l’une des applications les plus courantes des essais non destructifs (END) pour la vérification de la qualité. Pour en savoir plus sur le fonctionnement de cette technique, consultez notre guide sur le contrôle qualité des soudures.
Efficacité économique
Parce que les produits qui réussissent le CND peuvent passer directement dans la chaîne d’approvisionnement, cette méthode réduit drastiquement le gaspillage de matière.
Les entreprises économisent à la fois du temps et de l’argent en n’ayant pas à mobiliser des ressources pour créer des échantillons « sacrificiels » spécifiques pour les essais destructifs.
Si vous testez la pièce réelle et qu’elle est conforme, elle est vendue.
Au-delà des économies de production, un CND régulier aide à éviter les défaillances opérationnelles. Il est toujours plus économique de réparer un défaut mineur détecté lors de l’inspection que de remplacer un équipement majeur tombé en panne de façon inattendue.
Un contrôle non destructif régulier vous aide à prolonger la durée de vie utile de vos actifs et évite la dépense en capital d’un remplacement prématuré.
Méthodes et techniques de contrôle non destructif (CND) courantes
Le contrôle non destructif n’est pas une méthode unique, mais une catégorie entière. Il constitue une boîte à outils complète fondée sur la physique.
Choisir le bon principe scientifique détermine si vous détectez une fissure à l’échelle du micron ou si vous la manquez complètement.
Bien qu’il existe des dizaines de techniques spécialisées, l’industrie s’appuie fortement sur six méthodes principales (souvent appelées les « Big Six ») pour traiter la grande majorité des techniques de détection de défauts.
Chaque méthode repose sur une propriété physique spécifique, de l’électromagnétisme à l’action capillaire.
Choisir la bonne est intrinsèquement délicat, car les performances dépendent du type de matériau et de la localisation du défaut.
Vous n’utiliseriez pas un aimant pour inspecter l’aluminium, et vous ne pouvez pas utiliser la lumière pour trouver un vide à l’intérieur d’un bloc d’acier massif.
Contrôle visuel (VT)
Le contrôle visuel (VT) est simple : il consiste à regarder directement la pièce. Cependant, c’est la méthode de CND la plus courante dans tous les secteurs, car elle permet de repérer immédiatement les problèmes évidents.
Avant d’appliquer des technologies coûteuses, nous nous appuyons strictement sur la combinaison fiable de l’œil nu et d’un bon éclairage.
Vous pouvez utiliser le VT à n’importe quel stade du cycle de vie d’un composant. Pour dépasser les limites humaines, nous utilisons des aides optiques comme le grossissement, les endoscopes et des caméras haute résolution.
En fait, le VT est presque toujours la première étape avant d’appliquer d’autres méthodes et techniques de CND. Si une soudure semble mauvaise en surface, il est inutile de faire une radiographie pour savoir qu’il y a un problème.
Contrôle ultrasonore (UT)
Quand vous devez voir à l’intérieur d’un matériau sans radiation, vous utilisez la méthode d’essai par ultrasons.
Cette technique utilise des ondes sonores à haute fréquence (bien au-delà de l’audition humaine) pour détecter des discontinuités de surface et sous-surface. Elle fonctionne un peu comme le sonar ou le radar, mais pour les matériaux solides.
Un appareil appelé transducteur transmet des impulsions sonores à travers une pièce d’essai via une sonde.
Ces ondes traversent le matériau jusqu’à atteindre l’autre côté (ou un défaut).
Si l’onde sonore frappe un réflecteur (comme une fissure ou un vide) dans le matériau, elle revient vers le transducteur sous forme d’impulsion électrique. Nous analysons le temps de cet écho pour localiser la profondeur du défaut.
L’UT est standard pour inspecter les appareils sous pression, les arbres de machines et les pipelines. Il est extrêmement sensible aux défauts profonds que d’autres méthodes manquent.
Contrôle radiographique (RT)
Le contrôle radiographique (RT) utilise un rayonnement pénétrant (généralement des rayons X ou gamma) pour créer des images de la structure interne d’un composant.
C’est essentiellement une radiographie médicale appliquée à des pièces industrielles.
C’est l’une des applications de contrôle radiographique les plus fiables, car elle fournit un enregistrement visuel permanent de la qualité interne.
Le processus est simple : il crée une image en ombre. Nous plaçons un film radiographique ou un détecteur numérique du côté opposé de la pièce métallique.
Ensuite, nous appliquons une source de rayonnement. Les matériaux plus denses absorbent davantage de rayonnement, tandis que les discontinuités (comme les vides ou les fissures) laissent passer plus de rayonnement, ce qui fait noircir le film à cet endroit précis.
Pour des matériaux plus épais et denses, nous utilisons souvent des isotopes radioactifs puissants comme l’Iridium-192 (efficace jusqu’à 7 cm d’épaisseur) ou le Cobalt-60 pour des objets encore plus massifs.
Le RT est le choix principal pour inspecter les pièces moulées, les soudures et les assemblages mécaniques complexes.
Contrôle par particules magnétiques (MT)
Le contrôle par particules magnétiques (MT) est une méthode astucieuse pour trouver des impuretés à la surface ou juste sous la surface des matériaux ferromagnétiques.
Si vous pouvez magnétiser le matériau (comme le fer ou l’acier), vous pouvez le tester.
Si le matériau est non magnétique (comme l’aluminium), cette méthode ne fonctionnera tout simplement pas.
Nous commençons par créer un champ magnétique puissant dans la pièce. S’il y a une fissure, les lignes de champ magnétique « fuient » à cet endroit.
Nous appliquons ensuite des particules magnétiques colorées (limaille de fer), soit sous forme de poudre sèche, soit en suspension dans un liquide.
Ces particules sont immédiatement attirées par la fuite magnétique, se regroupant pour former une indication très visible du défaut.
Contrôle par ressuage (PT)
Le contrôle par ressuage (PT) s’appuie sur les forces capillaires pour détecter les défauts de surface.
C’est un moyen efficace et peu coûteux de trouver des fissures, mais il y a un gros « piège » : le défaut doit déboucher en surface. Si la fissure est enfermée sous la peau, le PT ne peut pas la détecter.
Le processus consiste à nettoyer la pièce et à appliquer un liquide pénétrant (souvent un colorant rouge ou un fluide fluorescent).
Nous laissons agir pour que le liquide s’infiltre dans les espaces étroits. Après avoir essuyé l’excès de pénétrant, nous appliquons une poudre révélatrice.
Cela agit comme un buvard, faisant ressortir le pénétrant piégé pour révéler les fissures, les replis et la porosité. Il est largement utilisé sur les matériaux non ferromagnétiques comme l’acier inoxydable, l’aluminium et divers alliages.
Contrôle par courants de Foucault (ET)
Le contrôle par courants de Foucault (ET) est une forme sophistiquée d’essais électromagnétiques.
Au lieu de magnétiser directement la pièce, nous utilisons une bobine à courant alternatif pour créer un champ magnétique près du matériau conducteur.
Cela induit de petits courants électriques circulaires (appelés courants de Foucault) directement dans la pièce d’essai.
Nous surveillons précisément comment ces courants circulent. Si le courant rencontre une fissure ou une modification de propriété du matériau, le flux est perturbé et l’impédance change.
Cela nous permet de détecter de très petits défauts de surface et de proximité de surface.
L’ET est extrêmement rapide et constitue la norme pour la maintenance aéronautique, l’inspection des tubes à paroi mince et le contrôle des bobines d’échangeur de chaleur.
Méthodes de contrôle non destructif (CND) supplémentaires
Si les six types d’inspection principaux couvrent la plupart des scénarios de fabrication, ils rencontrent des limites avec certains matériaux ou des géométries complexes.
Par exemple, l’inspection de pipelines enterrés ou de composites en nid d’abeille nécessite souvent des méthodes et techniques de CND spécialisées pour obtenir des données fiables.
Ces approches avancées offrent des capacités supplémentaires d’analyse complète, vous permettant de détecter des défauts que les outils ultrasonores ou radiographiques standards pourraient manquer.

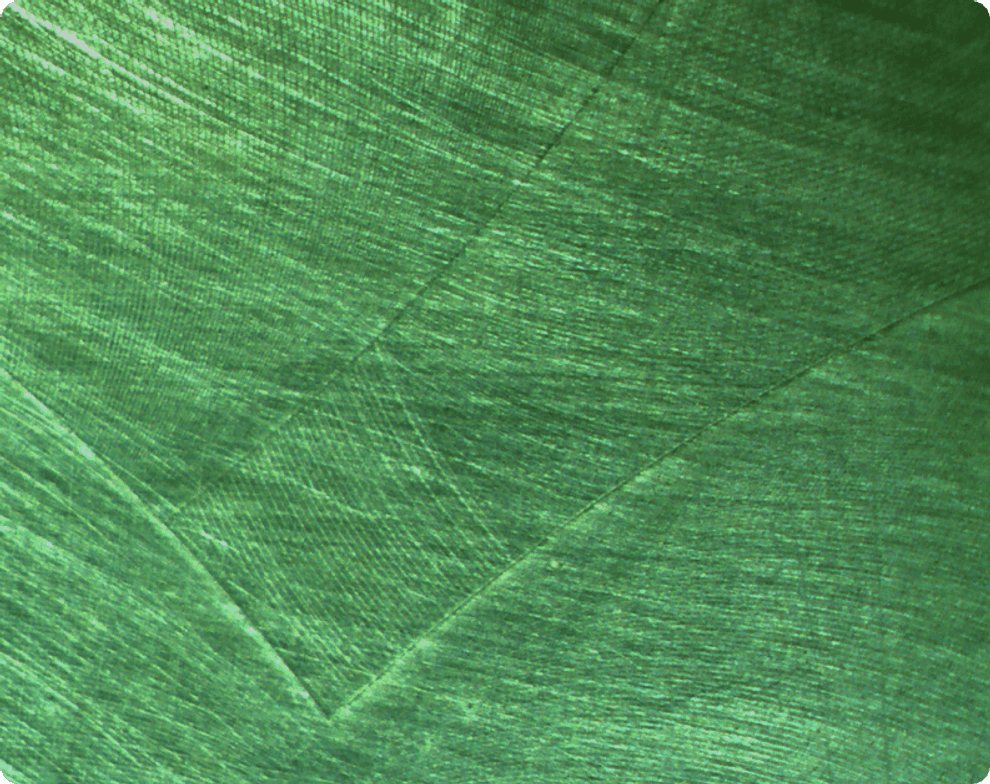

Essais par empreinte/réplique (Plastiform)
Les essais par empreinte/réplique offrent une solution pratique lorsque la mesure directe des caractéristiques de surface est impossible en raison de contraintes d’accès, de géométrie de pièce ou de conditions environnementales.
Cette technique consiste à appliquer un composé de moulage spécialisé (tel que les produits Plastiform) directement sur une surface.
Le matériau polymérise rapidement et capture une empreinte négative exacte de chaque détail de surface avec une précision au micron près.
Une fois retirée, la réplique peut être transportée vers un laboratoire ou un poste d’inspection pour une analyse détaillée à l’aide d’équipements de métrologie standards tels que des comparateurs optiques, des profilomètres ou des machines à mesurer tridimensionnelles (CMM).
Un avantage majeur des essais par empreinte est la documentation.
Chaque réplique sert d’enregistrement physique permanent de l’état de surface à un instant donné, permettant une analyse comparative lors des inspections futures pour suivre les tendances de dégradation.
Essai par émission acoustique (AE)
La plupart des méthodes de CND diffèrent de l’émission acoustique parce qu’elles sont actives (elles envoient de l’énergie dans la pièce).
L’essai AE est passif. Il « écoute » la libération d’énergie d’un matériau lorsqu’il est sous contrainte. Lorsqu’une fissure se forme ou s’agrandit, elle génère une vibration mécanique ou une onde de contrainte distincte.
Les techniciens fixent des capteurs piézoélectriques très sensibles sur la surface pour détecter ces ondes.
Cette méthode est particulièrement précieuse pour la surveillance de l’état structurel en temps réel.
Elle peut vous indiquer si un défaut est en train de se développer pendant un essai de charge, plutôt que de simplement montrer où se trouvent les fissures statiques.
Contrôle infrarouge et thermique (IR)
Le contrôle infrarouge repose sur le principe que la chaleur se propage différemment dans les matériaux solides que dans les vides d’air ou les défauts.
En utilisant des caméras thermiques, vous pouvez cartographier les motifs de température de surface pour repérer des anomalies. Un défaut sous-surface agit comme un isolant, provoquant une différence de température mesurable (Delta T) à la surface.
Cette technique est largement utilisée pour les inspections électriques afin de repérer des composants en surchauffe avant qu’ils ne tombent en panne.
C’est aussi l’une des techniques de détection de défauts efficaces pour les composites aéronautiques, où elle aide à identifier le délaminage ou l’infiltration d’eau sans toucher la pièce.
Elle vous aide à visualiser instantanément les pertes d’énergie et les déformations induites par la chaleur.
Contrôle par ondes guidées (GW)
Le contrôle ultrasonore standard inspecte la zone directement sous la sonde. Le contrôle par ondes guidées est différent, car il envoie des ondes ultrasonores à basse fréquence qui se propagent le long de la structure, en utilisant la paroi du tube comme guide d’onde.
Cela permet au signal de parcourir des dizaines de mètres dans les deux directions.
C’est extrêmement utile pour inspecter de longs pipelines sans avoir besoin d’accéder à chaque centimètre de surface.
Un énorme avantage du GW est que vous n’avez souvent pas besoin de retirer l’isolation ou les revêtements de protection pour réaliser l’essai.
Il détecte efficacement les variations de section sur de longues distances.
Essais d’étanchéité (LT)
Les essais d’étanchéité regroupent une famille de méthodes utilisées pour détecter des fuites dans des systèmes étanches ou pressurisés.
Ils confirment qu’un contenant empêche les fluides ou les gaz de s’échapper. La complexité va des tests de fuite par bulles simples (solution savonneuse) aux tests très sensibles par spectromètre de masse.
Pour des applications critiques comme les réservoirs de gaz, les systèmes de réfrigération ou les bassins chimiques, les techniciens utilisent souvent des tests à diode halogène ou des tests de variation de pression pour mesurer la décroissance de pression dans le temps.
Cela garantit que les scellés hermétiques sont intacts et que le système peut contenir en toute sécurité des matières dangereuses en conditions d’exploitation.
Industries utilisant le contrôle non destructif (CND)
Ces contrôles ne se limitent pas à une niche. Si la défaillance d’une pièce est dangereuse, coûteuse ou juridiquement risquée, vous trouverez probablement du contrôle non destructif (CND/NDT) impliqué.
Selon le Bureau of Labor Statistics (BLS), les plus grands employeurs de techniciens CND (NDT) sont les services d’architecture et d’ingénierie, la fabrication de machines et la fabrication d’équipements de transport.
Mais l’application va bien au-delà de ces statistiques.
On observe une forte utilisation dans la recherche scientifique et le développement et la fabrication de produits informatiques, aux côtés d’industries lourdes comme l’extraction minière, le maritime et la production d’énergie.
Dans tous les cas, l’objectif reste le même : déterminer si un composant est sûr à utiliser sans avoir à le détruire pour le découvrir.
Aérospatiale et aviation
Dans l’industrie aérospatiale, il n’y a pratiquement aucune marge d’erreur.
Une défaillance de composant à 30 000 pieds a souvent des conséquences catastrophiques, contrairement à une machine qui tombe en panne sur un plancher d’usine. Cet environnement à forts enjeux crée une forte demande pour des techniques de détection de défauts rigoureuses.
Pensez aux aubes de turbine dans un moteur à réaction.
Ces pièces doivent fonctionner à des températures extrêmes et sous une pression immense tout en tournant à grande vitesse.
Les ingénieurs utilisent des techniques sensibles comme le contrôle ultrasonore (UT) et le contrôle radiographique (RT) pour inspecter ces aubes à la recherche de incohérences de matériau microscopiques ou de fissures.
Même un défaut minuscule invisible à l’œil nu peut se propager en fracture majeure dans ces conditions.
En les détectant tôt, nous garantissons que l’intégrité structurelle de l’aéronef reste intacte tout au long de sa durée de vie.
Pétrole et gaz
Cette industrie gère des infrastructures massives qui transportent souvent des matières dangereuses.
Une fuite dans un pipeline transportant du pétrole ou des éléments nucléaires n’est pas seulement un tracas opérationnel. C’est une catastrophe environnementale et une énorme responsabilité financière.
Pour l’éviter, les techniciens s’appuient sur des méthodes de CND pour surveiller l’état des tuyauteries standard et des réservoirs de stockage.
Une technique courante ici est la fuite de flux magnétique (MFL).
Cela permet aux inspecteurs de scanner des structures en acier afin de détecter les premiers signes de corrosion ou de piqûres cachées dans les parois des tuyaux.
Des inspections régulières garantissent que l’intégrité des actifs est maintenue bien avant qu’une paroi ne devienne trop mince pour supporter la pression interne, évitant ainsi les accidents avant qu’ils ne surviennent.
Le contrôle par empreinte est également très utilisé pour inspecter les filetages API (même sur site pour le contrôle de l’usure).
Fabrication
Dans la fabrication générale, l’accent se déplace légèrement vers l’équilibre entre contrôle qualité et rentabilité.
Les fabricants doivent vérifier que les pièces moulées, forgées et usinées respectent les spécifications sans mettre au rebut un stock précieux pour les essais.
La vérification des soudures est sans doute l’application la plus courante ici. Si une soudure présente un manque de fusion, de la porosité ou des fissures internes, l’ensemble peut échouer sous charge.
Les techniques de CND permettent aux équipes d’assurance qualité de « voir » à l’intérieur du joint et de vérifier qu’il est solide. Cela crée un processus d’essai beaucoup plus précis par rapport à des essais destructifs par échantillonnage aléatoire.
Probabilité de détection et fiabilité
Lorsque vous évaluez un système de mesure, vous demandez rarement s’il « fonctionne » ou « ne fonctionne pas ». Vous vous interrogez sur sa performance statistique.
Le CND ne fait pas exception.
La norme de l’industrie pour évaluer l’efficacité est la probabilité de détection (POD). Cette métrique trace la probabilité de trouver un défaut en fonction de la taille du défaut.
Il s’avère que la détection n’est presque jamais binaire. À mesure que la taille du défaut augmente, la probabilité de le trouver augmente, mais elle n’atteint que rarement 100 % immédiatement.
Pour les ingénieurs en métrologie qui lisent ceci, vous pouvez considérer la POD comme l’analogue CND de l’indice de capabilité d’un système de mesure.
Elle quantifie la fiabilité du système dans des conditions réelles plutôt que dans des conditions idéales théoriques.
Cette distinction est cruciale, car les facteurs environnementaux introduisent de vastes variables.
C’est pourquoi se fier à la sensibilité nominale, en affirmant simplement qu’un système « peut trouver des fissures de 1 mm », est dangereux.
Sans une analyse POD rigoureuse et quantitative, vous devinez vos marges de sécurité réelles impliquant des facteurs de risque comme les taux de fausses indications et les seuils de détection.
Certification du personnel et normes
Les outils ne sont efficaces qu’à la hauteur de la personne qui les utilise.
Vous pouvez acheter le système ultrasonore multiélément le plus coûteux du marché, mais si l’opérateur ne comprend pas la physique des ondes sonores ou les limites de la sonde, les données sont inutiles.
C’est pourquoi une application réussie du CND dépend fortement de la formation, de l’expérience et de l’intégrité du personnel.
Il ne s’agit pas seulement de savoir quel bouton appuyer, mais de comprendre le calibrage des équipements, les influences environnementales et la capacité de détection spécifique de la méthode utilisée.
Dans de nombreux secteurs industriels, une certification adéquate n’est pas optionnelle.
Elle est imposée par la loi ou par des codes applicables.
La référence mondiale actuelle pour cette compétence est ISO 9712:2021.
Cette norme garantit que toute personne approuvant une inspection critique pour la sécurité a démontré sa capacité à interpréter correctement les données.
Sans cette vérification, nous devinons essentiellement, et dans des domaines comme l’aérospatial ou le nucléaire, deviner n’est pas une option.
Niveaux de certification
Pour garder les choses organisées, l’industrie répartit la compétence en trois niveaux distincts.
Il s’avère qu’une hiérarchie claire aide à maintenir le contrôle qualité sur des projets complexes.
Niveau 1 est le point de départ de la plupart des techniciens. À ce stade, vous êtes qualifié pour effectuer des étalonnages spécifiques et réaliser des essais, mais vous devez travailler sous étroite supervision. Vous suivez des instructions écrites strictes et enregistrez les données, mais vous n’interprétez pas si une pièce est conforme ou non.
Niveau 2 est le cœur opérationnel. Ce sont généralement des ingénieurs ou des techniciens expérimentés capables de mettre en place l’équipement, de l’étalonner sans aide et de conduire l’inspection complète. Surtout, un niveau 2 est autorisé à interpréter les résultats et à valider si un composant respecte les normes requises.
Niveau 3 représente le plus haut niveau d’expertise. Un ingénieur de niveau 3 établit les techniques et procédures utilisées par les autres. Il interprète des codes complexes, conçoit le processus d’inspection et dirige souvent les laboratoires de CND. Ce sont aussi eux qui sont responsables de la formation et de l’examen des personnels de niveau 1 et 2.
Conclusion
Nous avons couvert beaucoup de terrain dans ce guide.
À la base, le contrôle non destructif est l’art et la science d’évaluer des matériaux sans causer de dommages.
Que vous utilisiez des ondes ultrasonores pour écouter des échos ou des particules magnétiques pour révéler des fissures invisibles, l’objectif reste le même : garantir l’intégrité structurelle d’un composant sans le transformer en ferraille pendant le processus.
Cette approche équilibre trois besoins qui s’opposent souvent en fabrication : garantir la sécurité publique, vérifier la qualité du produit et maintenir l’efficacité des coûts.
En détectant les défauts tôt (souvent avant même qu’une pièce ne quitte l’usine), les professionnels du CND évitent des accidents catastrophiques et des rappels coûteux.
Ce sont eux qui font que nous pouvons avoir confiance dans le fait qu’une aile d’avion tiendra lors des turbulences ou qu’un pipeline de gaz restera étanche sous pression.
Il est aussi important de se rappeler que ce domaine évolue rapidement.
Nous nous éloignons des inspections « ça me semble bon » au profit du CND 4.0 (NDT 4.0). Avec l’essor des capteurs numériques et de l’analyse automatisée des données, nous traitons les résultats d’inspection comme de véritables données de mesure. Comme nous l’avons évoqué, les méthodes pilotées par l’IA atteignent déjà des précisions de classification des défauts supérieures à 95 %.
Cette évolution signifie que les ingénieurs en métrologie et les équipes QA doivent traiter les données CND avec la même rigueur que les mesures dimensionnelles.
Cependant, même la meilleure technologie nécessite des mains expertes.
Une inspection fiable dépend fortement d’une formation adéquate et de la certification du personnel.
Des normes comme ISO 9712 existent pour garantir que la personne qui lit l’écran comprend la physique derrière les lignes ondulées.
Si vous cherchez à mettre en place ces méthodes, investir dans du personnel qualifié est tout aussi important que d’acheter le bon transducteur ou la bonne source de rayons X.
Il existe un vaste monde de physique invisible qui assure la sécurité de nos infrastructures.
Que vous commenciez à explorer les techniques de détection de défauts ou que vous affiniez un plan d’inspection complexe, l’essentiel est de rester curieux et précis.
Foire aux questions
Qu’est-ce que le contrôle non destructif (CND) et pourquoi l’utilise-t-on ?
Le contrôle non destructif (CND, ou NDT) regroupe des techniques d’analyse utilisées pour évaluer des matériaux ou des composants sans les endommager. Ces méthodes permettent d’identifier des défauts comme des fissures ou des vides tout en gardant le produit utilisable. Elles aident à maintenir les normes de sécurité et la qualité du produit sans détruire les pièces inspectées.
En quoi le contrôle non destructif (CND) diffère-t-il des essais destructifs ?
Les essais destructifs poussent un matériau jusqu’à la rupture pour comprendre ses limites physiques, ce qui rend l’échantillon inutilisable. À l’inverse, le contrôle non destructif inspecte l’élément à la recherche de défauts sans modifier son état physique. Vous pouvez toujours utiliser le composant dans votre production ou votre chaîne d’approvisionnement après une inspection CND.
Quelles sont les méthodes de contrôle non destructif les plus courantes ?
Les six méthodes principales sont le contrôle visuel, le contrôle ultrasonore, le contrôle radiographique, le contrôle par particules magnétiques, le contrôle par ressuage et le contrôle par courants de Foucault. Chaque technique repose sur des principes physiques spécifiques comme les ondes sonores ou le magnétisme pour détecter des défauts de surface ou sous-surface. Vous choisissez la méthode en fonction du matériau et des défauts à détecter.
Peut-on réaliser du contrôle non destructif sur n’importe quel matériau ?
Vous pouvez appliquer le CND (NDT) à presque tous les matériaux, mais certaines méthodes ont des limites. Par exemple, le contrôle par particules magnétiques ne fonctionne que sur des métaux ferromagnétiques comme le fer ou l’acier. Le contrôle par ressuage est efficace sur des matériaux non poreux. Il faut adapter la technique aux propriétés du matériau pour obtenir des résultats fiables.
Quelles industries s’appuient le plus sur le contrôle non destructif (CND) ?
Les secteurs où la sécurité est la priorité utilisent ces inspections quotidiennement. Cela inclut l’aéronautique, le pétrole et le gaz, l’automobile, la production d’énergie et la construction. Vous verrez des techniciens CND inspecter des pipelines, des composants de moteurs d’avion et des structures de ponts pour prévenir les accidents et assurer la conformité réglementaire.
Comment mesure-t-on la fiabilité d’une méthode de contrôle non destructif (CND) ?
Les ingénieurs évaluent la fiabilité à l’aide de la probabilité de détection (POD). Cette mesure statistique indique la probabilité qu’une technique détecte un défaut d’une taille donnée. Une grande fiabilité exige des procédures validées et des équipements calibrés pour éviter de manquer des défauts pouvant compromettre l’intégrité structurelle.
Qu’est-ce qui définit le CND 4.0 (NDT 4.0) dans les processus d’inspection modernes ?
Le CND 4.0 (NDT 4.0) consiste à intégrer des capteurs numériques, l’acquisition automatique de données et des analyses avancées dans le flux d’inspection. Au lieu de simples relevés manuels, vous utilisez des systèmes connectés qui stockent les données pour l’analyse des tendances. Cette évolution permet la maintenance prédictive et une meilleure traçabilité sur tout le cycle de vie d’un produit.
Quels sont les niveaux de certification du personnel CND (NDT) ?
La certification suit généralement un système en trois niveaux défini par des normes comme ISO 9712. Les techniciens de niveau 1 réalisent des tests spécifiques sous supervision. Le personnel de niveau 2 peut mettre en place l’équipement, interpréter les résultats et valider les réglages. Les ingénieurs de niveau 3 établissent les techniques, rédigent les procédures et supervisent l’ensemble du programme d’inspection.
Comment la tomographie assistée par ordinateur (CT) aide-t-elle à vérifier la fabrication additive ?
La tomographie assistée par ordinateur (CT) fournit une vue complète des structures internes de pièces imprimées en 3D complexes. Contrairement aux méthodes de production de masse qui utilisent souvent des tests de surface, la fabrication additive crée des géométries internes pouvant cacher des vides. Les examens CT permettent de vérifier la précision dimensionnelle et la densité du matériau sans découper la pièce imprimée.
