OPTEZ POUR LE CONTRÔLE NON-DESTRUCTIF

Contrôlez plus vite, Contrôlez moins cher, Contrôlez avec précision.

PLASTIFORM est le leader mondial dans la commercialisation de produit en base silicone de prise d’empreinte en 3 dimensions pour la métrologie.

Fort de plus de 30 ans d’expérience, Plastiform a élaboré un produit silicone spécial capable de s’introduire dans n’importe quelle pièce industrielle. Celui-ci permet de mouler une empreinte interne ou externe, au micromètre près, facile à extraire, afin de contrôler les dimensions de la zone reproduite. Cette méthode permet ainsi de lutter contre le gaspillage industriel alimenté par le contrôle destructif.

“Aujourd’hui, les Plastiforms sont incontournables dans les domaines les plus exigeants de l’industrie, en particulier l’aéronautique, le secteur pétrolier, la défense, l’automobile, l’horlogerie et bien d’autres encore.”

CHOISIR MON PLASTIFORM

Les applications plastiform

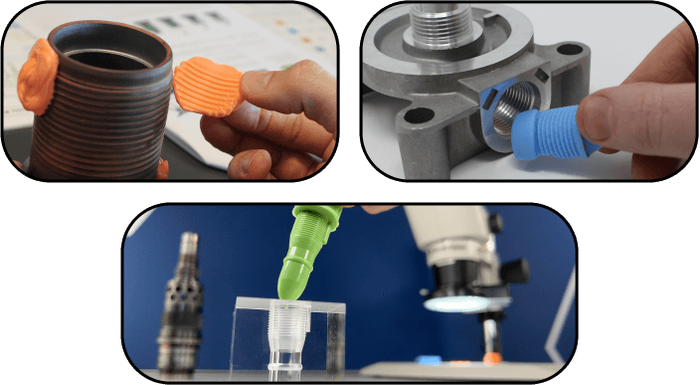

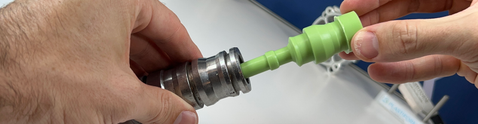

DIMENSIONAL CONTROL OF INTERNAL SHAPES

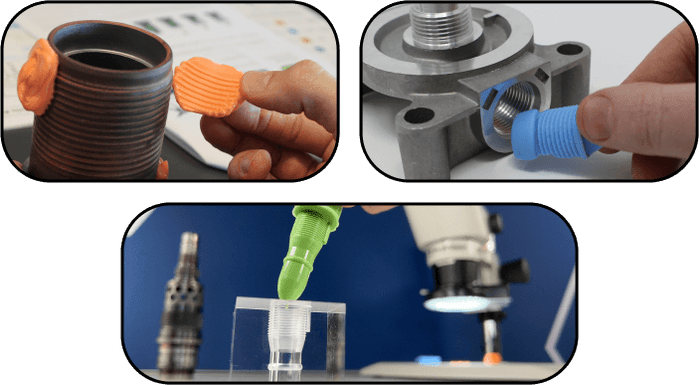

CONTRÔLE DIMENSIONNEL

Durant les processus de production, il est souvent nécessaire d’assurer la conformité des pièces produites. Ce processus s’avère parfois coûteux et difficile à mettre en œuvre.


Pour répondre à cette problématique, Plastiform a développé une large gamme de produits de prise d’empreinte capable d’effectuer vos contrôles de conformité à faible coût, de manière rapide et pratique pour les techniciens ou les opérateurs.

Voir l’application

LE PLASTIFORM PHARE

F50

Le F50 est le produit le plus polyvalent de tous les plastiforms. Grâce à ses caractéristiques techniques, il est capable de résoudre la plupart des problèmes de contrôle de dimension de l’industrie....

Voir le produit
Plastiform mesure de Rugosite Ra

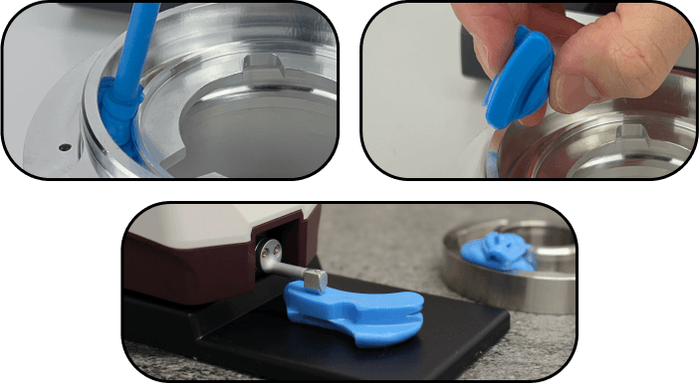

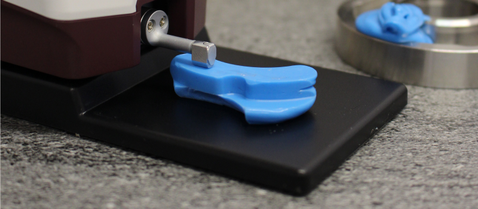

CONTRÔLE DE RUGOSITÉ Ra

Lors du contrôle de rugosité de vos pièces, il est possible que l’utilisation des appareils de mesure soit difficile à mettre en œuvre.

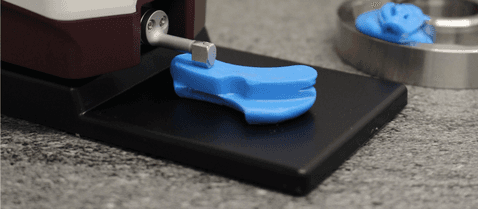

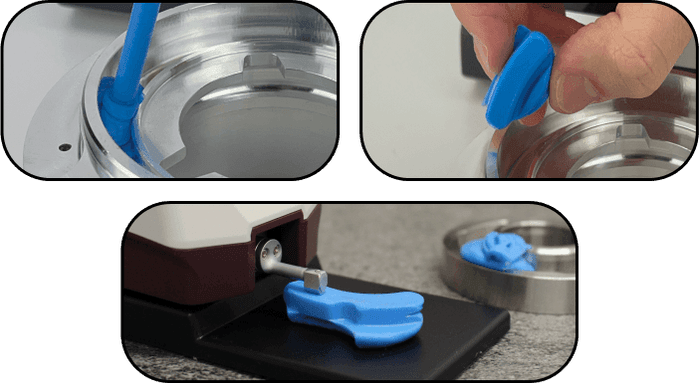

Pour pallier à ce problème, le P80 Ra a été développé spécialement pour copier et retranscrire la rugosité inaccessible de manière à la rendre plus facilement contrôlable par le rugosimètre.

Voir l’application

LE PLASTIFORM PHARE

P80 Ra

Le P80 Ra  est un produit non coulant (pâteux) qui peut être appliqué sur...

Voir le produit
Le contrôle-visuel d'état de surface

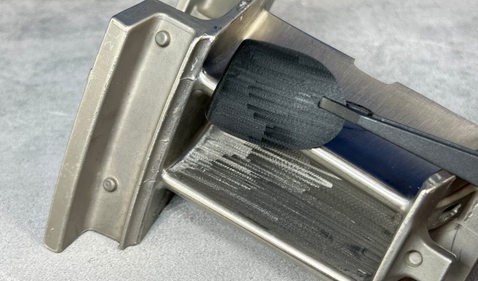

CONTRÔLE VISUEL DE L’ÉTAT DE SURFACE

Lors de l’usinage, l’état de surface peut être un élément difficile à vérifier, notamment dans les zones inaccessibles des pièces usinées. Son contrôle est pourtant important.

Il permet de vérifier les défauts de forme, les défauts d’ondulation, les défauts entre les stries et sillons ou encore des marques localisées à cause de l’outillage.

Voir l’application

LE PLASTIFORM PHARE

F30 Visual

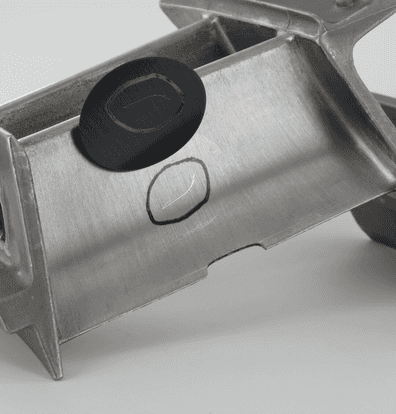

le F30 Visual est un produit extrêmement fluide, qui s’infiltre très facilement à l’intérieur de n’importe quelle cavité. Qu’elle soit de petite (diamètre jusqu’à...

Voir le produit
Protection masquage étanchéité

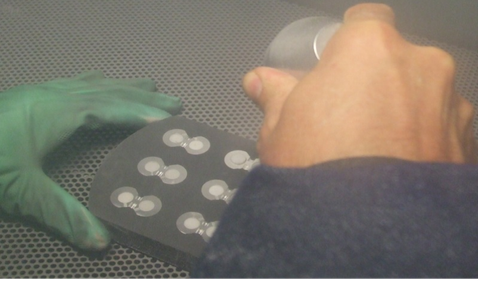

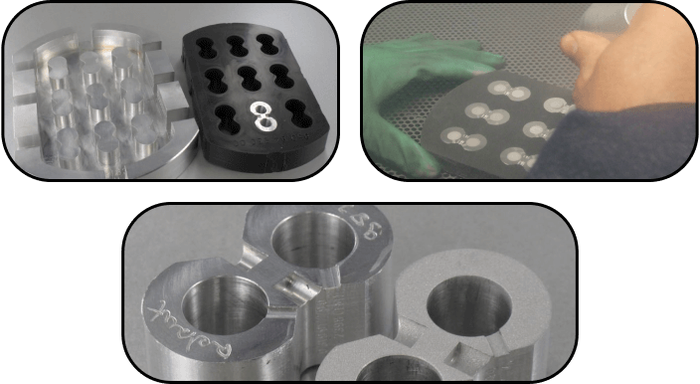

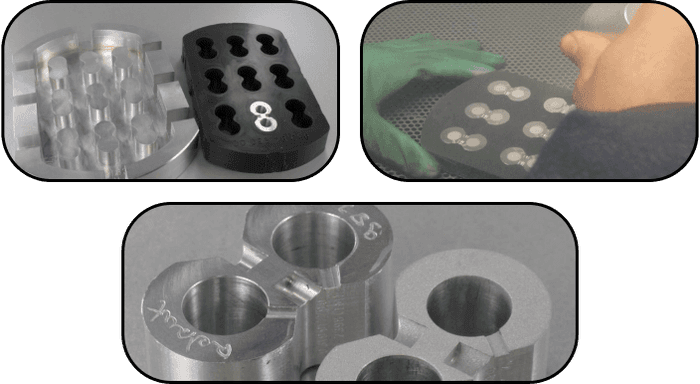

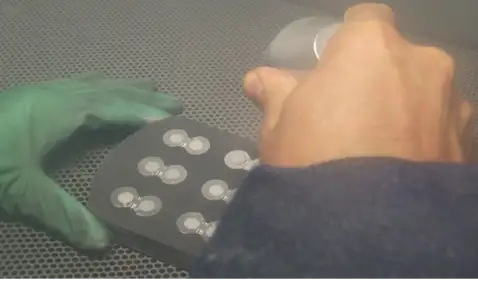

PROTECTION, MASQUAGE, ÉTANCHÉITÉ

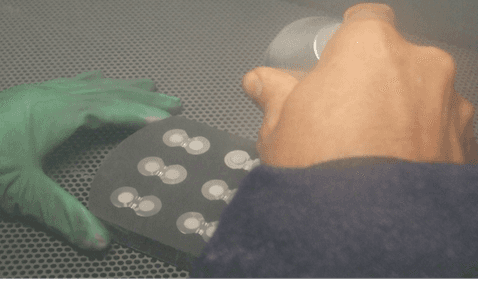

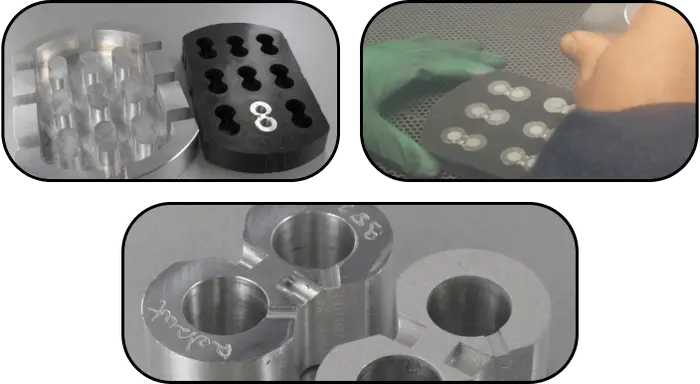

Afin de protéger les pièces contre divers traitements (sablage, peinture, polissage, traitement chimique ou thermique, etc.) il est souvent nécessaire de créer des protections sur-mesure.

Grâce aux plastiforms, vous pouvez concevoir vos protections rapidement et sans soucis de fiabilité. La résistance des plastiforms leur permet de résister à toute épreuve.

Voir l’application

LE PLASTIFORM PHARE

F50 XL

Le F50 XL est un produit fluide conçu spécialement pour construire des moules de protection sur-mesure. Le F50 XL est le produit phare des applications de masquage et de protection. Il est extrêmement...

Voir le produit
Maintain, clamp, fix by plastiform with the Re-Form

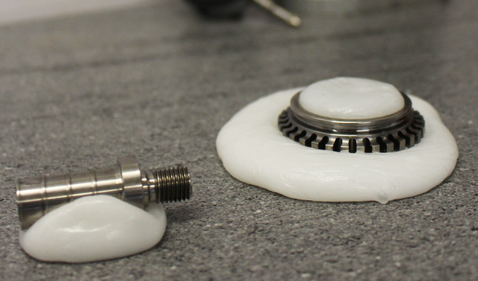

MAINTIEN, BRIDAGE ET RENFORT DE PIÈCE

Il est souvent nécessaire de maintenir une pièce lors de l’usinage afin de ne pas la soumettre aux vibrations ou la consolider. La gamme Plastiform permet de renforcer, brider et maintenir n’importe quelle pièce.

De plus grâce à un procédé l’application sur mesure, vous pourrez définir tous les paramètres de vos protections. (Rigidité, dimensions, etc.)

Voir l’application

LE PLASTIFORM PHARE

M70

Le M70 est un plastiform malléable qui peut être appliqué à la main sur des surfaces à contrôler. Sa consistance initiale est ressemblante à de la pâte à modeler ce qui le rend très pratique...

Voir le produit

Commencez votre essai dès maintenant

Avec la mallette Plastiform, vous disposerez de tous les accessoires nécessaires à la prise d’empreinte en 3 dimensions et à son utilisation. Personnalisez votre mallette ou optez pour nos solutions déjà référencées disponibles sur le site de nos distributeurs officiels.

personnaliser ma mallette
CONTACTER NOS EXPERTS
Plastiform Case
F50 Replica by plastiform

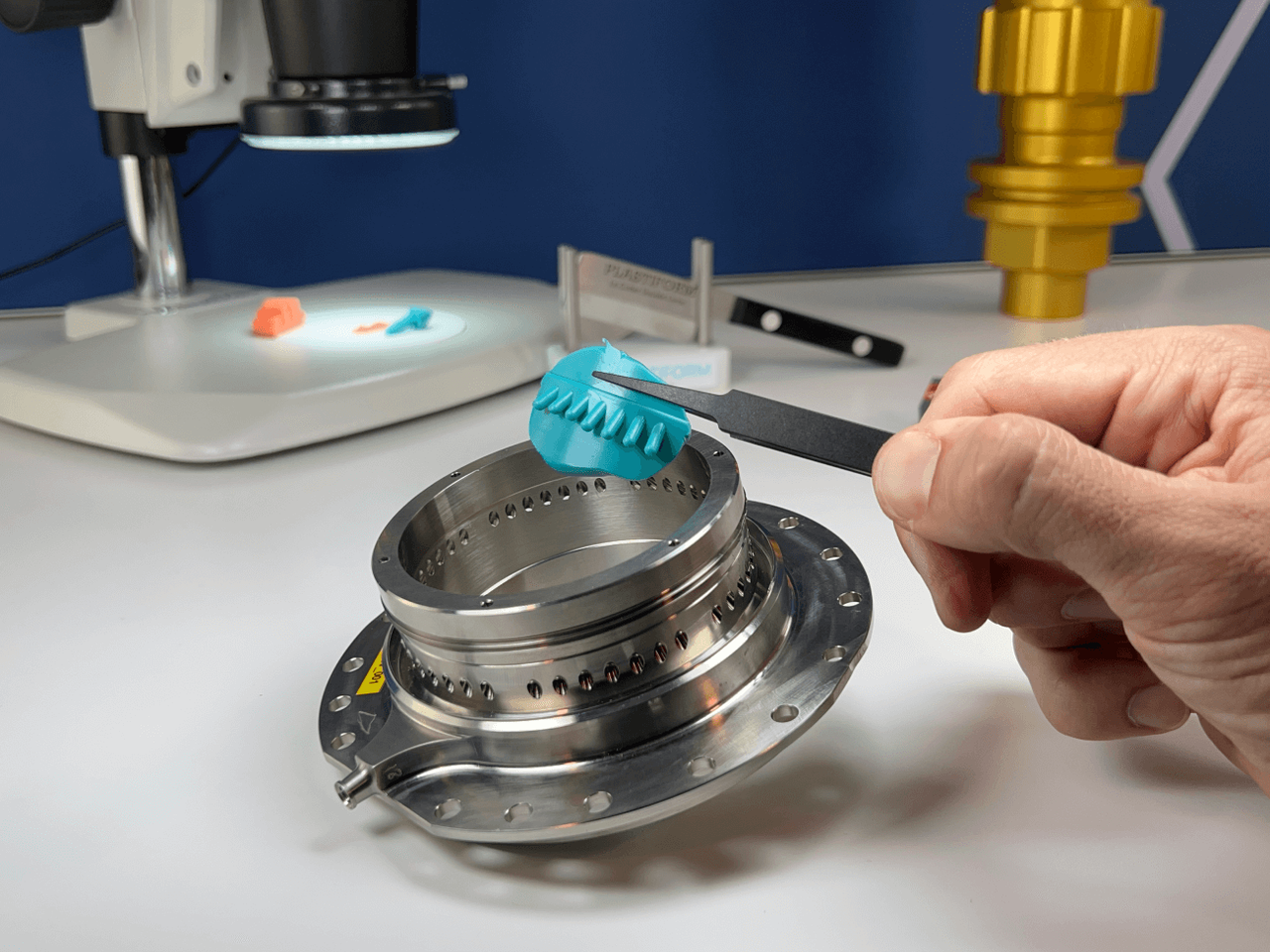

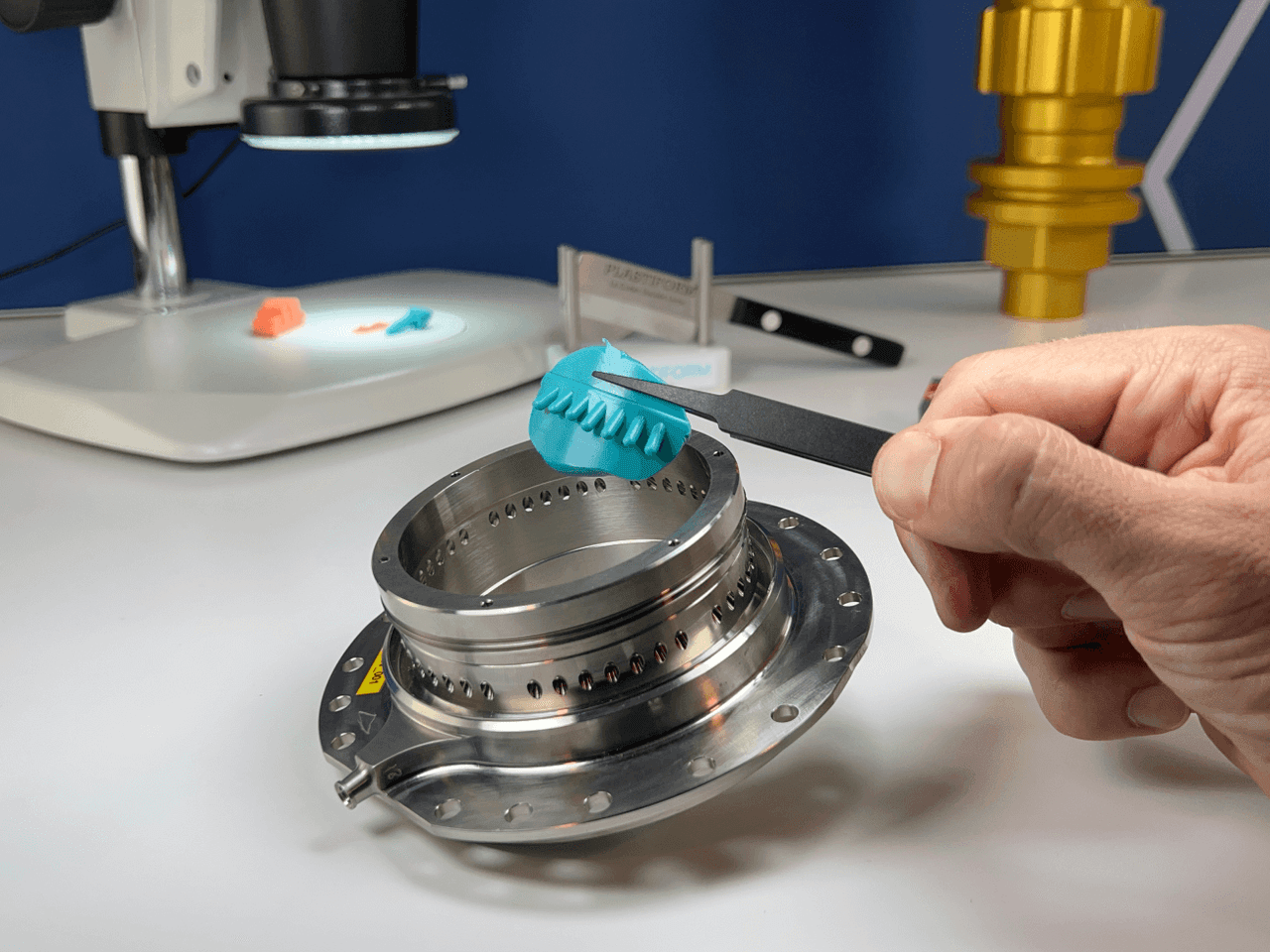

MESURER LES EMPREINTES PLASTIFORM

Une fois les empreintes Plastiform extraites, il reste une difficulté à surmonter afin d’obtenir les dimensions recherchées par l’opération. En effet, en fonction de la réplique extraite, il est plus ou moins évident de la contrôler avec les appareils de mesure dont dispose votre société.

En règle générale, nous préconisons de toujours contrôler les empreintes Plastiform à l’aide de machine de contrôle visuel sans contact. Afin d’optimiser leurs résultats, l’utilisation du Cutter Double Lame est recommandée : ce dernier découpant un profil intact au sein de la réplique.

Positionner la section à contrôler sera un jeu d’enfant et vous permettra d’assurer une précision parfaite pour vos mesures.

Il est également possible de mesurer certaines empreintes à l’aide d’un système de mesures avec contact. Nous ne recommandons pas cette solution parce qu’elle altérera la précision finale de la mesure. Toutefois cette solution est envisageable si la précision au micron n’est pas de votre intérêt. Tous les produits dont la rigidité finale est supérieure à 50 Shore A sont éligibles à cette méthode de mesure.

Toutefois, il faut bien prendre en compte que la pression qu’appliqueront ces appareils sur l’empreinte la déformera, altérant ainsi sa mesure.

En partant de ce principe, il vous faut décider de vos objectifs métrologiques : recherchez-vous la précision au micron ou recherchez-vous une précision relative ? En fonction de la réponse et des moyens à votre disposition, vous pourrez appliquer la méthode de contrôle qui correspond le mieux à vos besoins.

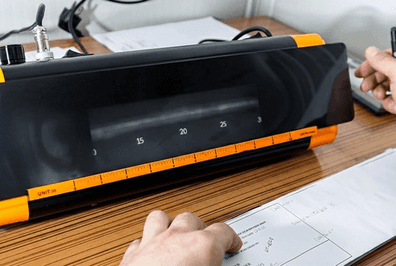

Pour faciliter les contrôles de précision, Plastiform commercialise un projecteur de profil haute définition à bas budget : le Kit Vision.

F50 Profile analysed by a sylvac profile projector
En savoir +

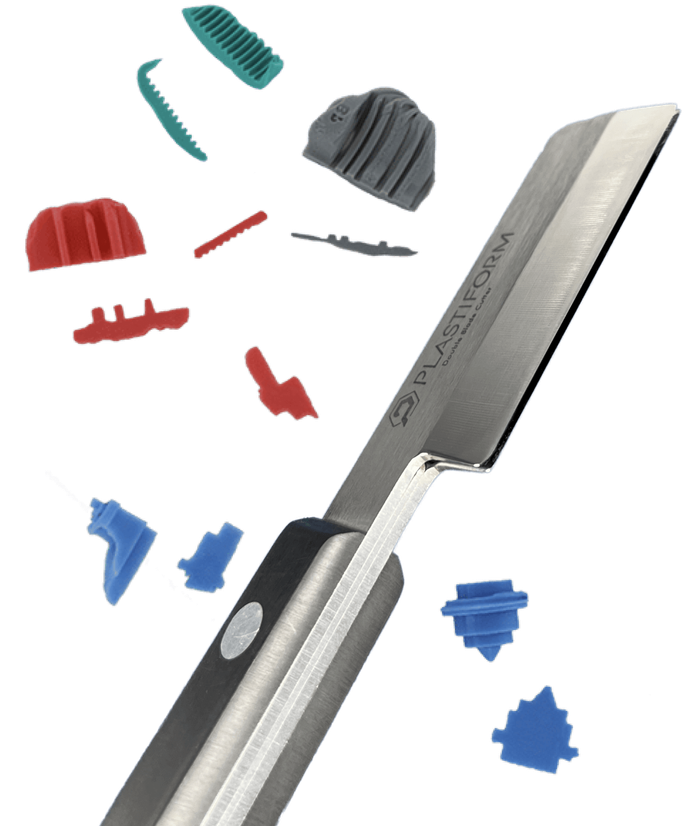

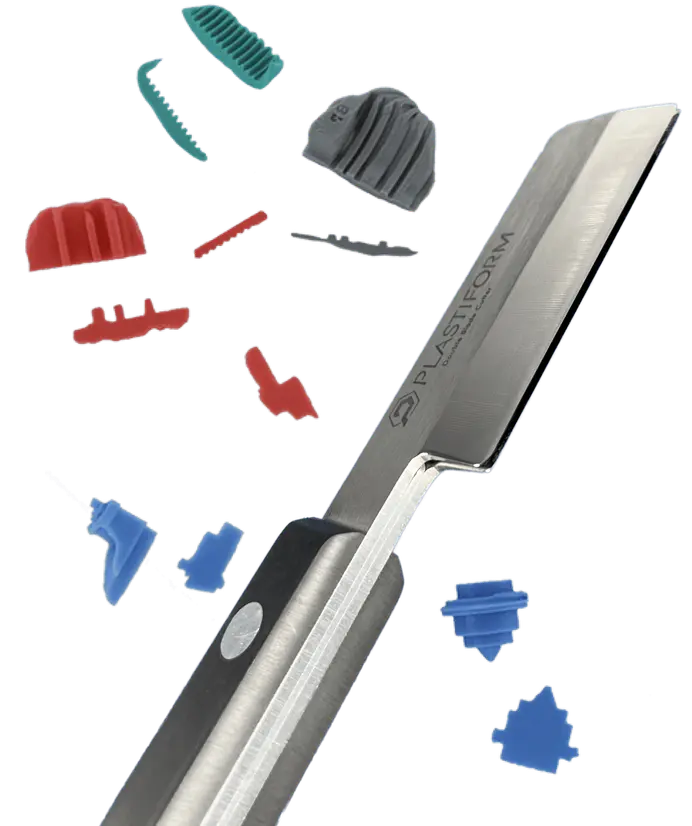

The Double Blade Cutter

Découvrez le Cutter Double Lame Plastiform

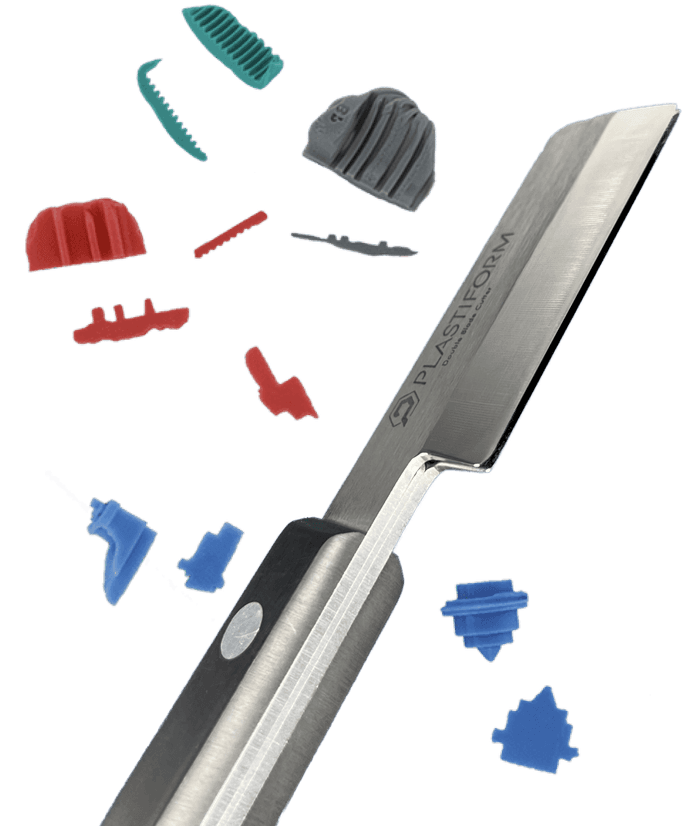

Le Cutter Double Lame permet de découper un profil au sein d’une empreinte semi-souple ou semi-rigide pour mesurer avec une précision optimale les empreintes sur un projecteur de profil ou sur un système de vision numérique. Cet outil est également forgeable sur-mesure pour les besoins de votre entreprise.

voir le produit
