Le retrait en fonderie est une réalité incontournable dans notre univers d’ingénierie mécanique, particulièrement lorsqu’il s’agit de métaux coulés.
C’est un processus insidieux, capable de transformer un composant à la conception irréprochable en quelque chose…
Disons, qui ne correspond pas tout à fait à nos espérances.
Ah, ce fameux moment où l’on constate que la pièce finale ne présente pas exactement les dimensions si méticuleusement planifiées.
Frustrant, c’est le moins que l’on puisse dire !
Le retrait n’est pas simplement une simple contraction, c’est un ballet complexe en plusieurs actes. Comprendre chaque étape de ce processus est la clé pour appréhender le phénomène dans sa globalité.
C’est, en toute franchise, l’un de ces concepts fondamentaux qui, une fois assimilé, éclaire d’un jour nouveau nombre d’autres défis rencontrés en fonderie.
Sommaire
Que se passe-t-il vraiment quand le métal se contracte ?
Visualisez la scène : du métal en fusion est versé dans un moule. Liquide et incandescent, il entame alors son refroidissement.
C’est au cours de ce refroidissement qu’il se transforme.
Il ne s’agit pas uniquement d’une simple réduction de volume, mais bien de la manière dont il se contracte, et du moment où cela se produit.
Et c’est précisément là que le sujet devient passionnant pour nous, ingénieurs.
Le retrait du métal n’est pas un événement instantané.
C’est une véritable épopée qui se déroule en trois phases bien distinctes. Voyez cela comme un triathlon, si vous cherchez une analogie.
Chaque étape comportant son propre lot de défis et d’enjeux spécifiques.
Réduction du volume liquide due au refroidissement
D’abord, nous avons le Retrait Liquide.
C’est quand le métal en fusion est encore entièrement liquide mais perd de la chaleur. Il refroidit avant même de penser à se solidifier.
Pendant cette étape, nous observons généralement une perte de volume d’environ 1-2%.
Cela peut ne pas sembler énorme, mais si ce n’est pas géré correctement, cela peut conduire à des défauts ennuyeux.
Nous parlons de manques de moulage, où le métal ne remplit pas complètement le moule, ou de soudures froides, ces lignes désagréables où deux flux de métal se rencontrent mais ne se fusionnent pas correctement.
Et n’oublions pas le retrait de surface.
Dans ce cas, une conception de masselotte adaptée est notre meilleur allié.
Agissant comme un réservoir pour alimenter le moulage alors qu’il commence cette réduction de volume initiale.
Retrait lors de la solidification (retrait “de zone pâteuse”Mushy-Zone”)
Ensuite vient la problématique phare. Ce que certains appellent le “retrait Mushy-Zone” ou, plus formellement, le Retrait de Solidification.
C’est le vrai suspense.
C’est cette phase critique quand le métal passe d’un état liquide à un état solide.
Il n’est pas tout à fait liquide, pas tout à fait solide – c’est un mélange “pâteux” de solides dendritiques (pensez à de minuscules cristaux en forme d’arbre) et du liquide restant entre eux.
C’est là que se produit le retrait le plus significatif, et c’est un moment privilégié pour que des problèmes comme les cavités internes ou le macro-retrait fassent surface.
Ces défauts adorent se montrer dans les derniers endroits à se solidifier, généralement les centres thermiques ou les zones qui n’ont pas été suffisamment alimentées en métal fondu.
Certains alliages, en particulier ceux avec une large plage de solidification comme certains types de cuivre et d’aluminium, sont spécialement enclins aux problèmes à cette étape.
L’étape finale de refroidissement (Retrait solide ou Retrait Patternmaker)
Finalement, nous entrons dans la phase de Retrait Solide. C’est ce qu’on appelle souvent “retrait Patternmaker“.
Le métal est maintenant complètement solide, mais il continue à refroidir jusqu’à la température ambiante, et en le faisant, il continue à se contracter.
C’est le retrait qui change directement les dimensions finales de la pièce par rapport au moule d’où elle provient.
Bien entendu, le taux de ce retrait dépend de l’alliage utilisé.
C’est un facteur crucial, mais également un petit peu imprévisible.
Implications de conception pour les ingénieurs
Alors, pourquoi tant d’agitation autour de ces étapes de retrait ?
Eh bien, en tant qu’ingénieurs mécaniciens, l’imprévisibilité du retrait, spécialement le retrait Solide, peut être un vrai casse-tête.
Vous pouvez avoir les plans les plus détaillés, les logiciels les plus sophistiqués, mais il y a toujours un risque. Vous pourriez penser que votre modèle, matrice, ou boîte à noyaux a tout prévu pour l’allocation de retrait, mais les dimensions finales tomberont-elles réellement dans ces tolérances serrées dont nous avons besoin ?
Souvent, la réponse est un “peut-être” retentissant.
C’est pourquoi produire une phase d’essaie est si incroyablement importante.
C’est notre moyen de vérification.
Nous devons voir quelles sont les dimensions réelles avant même de penser à la production à grande échelle.
Il est presque certain que certains ajustements de modèle seront nécessaires pour atteindre ces dimensions finales optimales. Cela fait simplement partie du processus de travail.
Quand vous travaillez avec des alliages particulièrement difficiles, la géométrie de votre conception devient très importante.
Une bonne conception, à bien des égards, consiste à trouver cette géométrie “magique” qui fonctionne avec le retrait, pas contre lui.
Parfois, la géométrie idéale n’est tout simplement pas réalisable pour des raisons fonctionnelles. C’est alors que les ingénieurs de fonderie doivent sortir leur “astuces thermiques”. Des techniques intelligentes pour manipuler l’écoulement des fluides et le transfert de chaleur. Ces astuces peuvent sauver la mise, mais elles ajoutent aussi des coûts et de la complexité.
Voici le truc : si nous pouvons réussir la conception dès le départ et minimiser le besoin de ces interventions, nous finissons avec des moulages qui sont moins chères à produire, plus faciles à traiter, et plus fluides à assembler.
Qui ne voudrait pas de ça ?

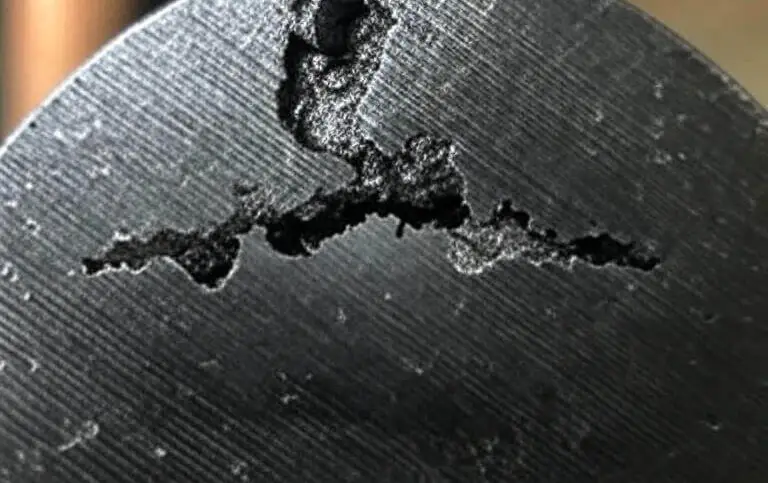

À quoi ressemble un retrait dimensionnel, et comment l”inspecter ?
Les défauts de retrait dimensionnel ne sont pas toujours cachés, ils font souvent connaître leur présence sous forme de cavités ou de dépressions.
C’est le métal qui se retire littéralement en refroidissant et se solidifiant.
Un signe révélateur de la porosité, c’est son apparence : elle tend à avoir des bords angulaires, ce qui nous aide à la distinguer d’autres défauts comme les porosités gazeuses, qui ont souvent des bords plus lisses et plus arrondis.
Quelque chose à garder à l’esprit quand vous jouez les détectives avec un moulage défaillant :
Ces défauts ne sont pas juste des nuisances cosmétiques. Ils peuvent sérieusement altérer la forme et les dimensions du composant.
Imaginez une section plate qui commence à courber ou se déformer. Pas génial pour l’esthétique, et définitivement pas génial pour la performance mécanique.
L’impact est général et cela peut changer beaucoup de chose sur la pièce finale.
Pouvons-nous calculer l’incalculable ?
Vous pourriez vous demander, “Ne pouvons-nous pas simplement calculer le retrait à l’avance ?” Et la réponse est oui, dans une certaine mesure.
Il y a des calculatrices de retrait dimensionnel et des formules existent.
Généralement, vous devez connaître votre type de métal, la méthode de moulage que vous utilisez (parce que les moulage en sable se rétracte différemment que les moulage sous pression, par exemple), et les dimensions de votre pièce.
Différents métaux ont différents taux de retrait.
Par exemple :
- Alliages d’aluminium : 1,0 – 1,5% en moulage sable, 0,5 – 1,0% en moulage sous pression.
- Acier : Peut être plus élevé, autour de 1,5 – 2,0% en moulage sable.
Vous utiliseriez alors ce taux pour calculer la quantité de retrait pour chaque dimension et ajuster votre conception de moule en conséquence, essentiellement en rendant le moule légèrement plus grand.
Mais rappelez-vous ce conseil du prototype.
Les logiciels de simulation modernes sont aussi d’une grande aide, modélisant le processus de refroidissement pour prédire et espérons-le minimiser le retrait.
C’est un outil fantastique pour optimiser la conception de moule et les systèmes d’alimentation avant de verser une seule goutte de métal.
Qu’est-ce qui influence le retrait de moulage ?
Ce n’est pas juste une chose qui dicte combien un métal va se rétracter.
Plusieurs facteurs peuvent avoir leur rôle à jouer :
- Matériau du moule : Différents matériaux (de moule) ont différentes conductivités thermiques. Cela affecte la rapidité avec laquelle la chaleur est extraite du métal en fusion. Les aciers inoxydables et les alliages de nickel peuvent se rétracter de 2-3% en volume, les alliages de cuivre et d’aluminium encore plus.
- Composition de l’alliage : La recette spécifique de votre alliage influence énormément son comportement de solidification et, par conséquent, son retrait.
- Vitesse de refroidissement : Un refroidissement plus rapide signifie généralement plus de retrait. Un refroidissement plus lent et plus contrôlé permet une solidification plus ordonnée et peut réduire le retrait global. C’est là que les stratégies de solidification directionnelle entrent en jeu.
- Conception du moule : La forme et les dimensions de votre moule sont très important. Il doit accommoder le retrait sans causer de nouveaux problèmes.
- Méthode de moulage : Comme mentionné, moulage sable, moulage à la cire perdue, moulage sous pression, etc. Chaque méthode a ses propres conditions uniques qui affectent le refroidissement et la solidification.
- Stress interne et contraction : Alors que le métal traverse les changements de phase pendant la solidification, des contraintes internes s’accumulent, contribuant au retrait global.
Contre-attaquer : Comment garder le retrait sous contrôle ?
Le retrait se révèle un adversaire redoutable, c’est un fait. Mais nous sommes ingénieurs, et les défis, nous les relevons !
Fort heureusement, plusieurs stratégies s’offrent à nous :
- Allocation de retrait : C’est l’un des principes fondamentaux en fonderie métallique. Il s’agit de surdimensionner délibérément votre modèle, ou la conception du moule, pour anticiper et compenser le retrait escompté. Cependant, calculer cette allocation avec une précision chirurgicale (en fonction de votre métal spécifique, de la méthode employée et des dimensions de la pièce) est absolument clé. Les fiches techniques des matériaux et les normes industrielles sont ici vos plus sûrs alliés.
- Masselottes et alimentateurs (vos meilleurs alliés) : Une conception soignée des masselottes est ici non négociable. Ces dernières agissent comme des réservoirs de métal liquide, nourrissant la pièce moulée au fur et à mesure de son retrait, afin de prévenir la formation de retassures (ces fameux vides). Leur positionnement et leur dimensionnement sont donc d’une importance critique.
- Contrôle du refroidissement : GMaîtriser la vitesse de refroidissement pour favoriser la solidification directionnelle (le principe ? la pièce se solidifie progressivement, depuis la zone la plus éloignée vers la masselotte) peut faire toute la différence. Songez notamment à l’isolation, au choix judicieux des matériaux du moule, et parfois même à son préchauffage.
- Simulations : Le recours aux outils d’Ingénierie Assistée par Ordinateur (IAO) pour simuler le processus de fonderie change véritablement la donne. Ces logiciels prédisent avec finesse les schémas de solidification et l’ampleur du retrait, vous autorisant ainsi à peaufiner votre conception et vos paramètres de fabrication bien avant de lancer la moindre production. C’est un peu comme disposer d’une boule de cristal, ou presque.
- L’étape de l’inspection : à ne jamais négliger ! Un contrôle qualité rigoureux s’impose (c’est un must). Contrôles visuels, mesures dimensionnelles, et contrôle non destructif (comme les vérifications Plastiform) permettent de déceler les pièces qui auraient cédé à un retrait excessif ou qui présenteraient des défauts associés.
Comment utiliser le Contrôle dimensionnel et l’État de surface contre le retrait
C’est ici que nous entrons dans le vif du sujet, la partie véritablement pratique.
Vos calculs de retrait sont affûtés, vos masselottes idéalement positionnées… et pourtant, une question demeure :
“Comment puis-je vérifier réellement que tout s’est déroulé comme prévu ?”
C’est précisément là que le contrôle dimensionnel et l’inspection de l’état de surface entrent en scène, tels de précieux alliés.
Contrôles non destructifs par l’empreinte
Les empreintes (par exemple, les produits Plastiform) sont, pour l’essentiel, de puissants outils de contrôle.
Malléables, fluides ou pâteux, ils sont appliqués sur les surfaces usinées pour mettre en lumière la moindre variation dimensionnelle ou irrégularité de surface.
Leur véritable atout dans la détection du retrait ?
Les empreintes révèlent des déviations de surface si subtiles qu’elles échapperaient aux outils d’inspection conventionnels (quand ils sont en mesure d’effectuer des mesures directement, ce qui n’est pas toujours le cas).
Cette technique s’avère particulièrement précieuse pour les géométries complexes, là où les instruments de mesure traditionnels peinent à accéder ou lorsque le retrait a pu engendrer des contours imprévus.
C’est comme disposer d’une vision aux rayons X pour la qualité de surface.
L’état de surface comme indicateur de retrait
L’inspection de l’état de surface, quant à elle, intervient de deux manières distinctes dans notre stratégie de maîtrise du retrait.
Premièrement, lorsque le retrait engendre des contraintes internes ou des irrégularités en surface. Dans ce cas, les opérations d’usinage, censées enlever la matière de façon uniforme, pourraient mettre à jour des profondeurs de coupe variables.
C’est un signe de problèmes dimensionnels sous-jacents, imputables au retrait.
Soyez à l’affût de ces signaux d’alerte durant la finition : des outils de coupe qui vibrent sur certaines zones et pas d’autres, des états de surface hétérogènes sur des sections pourtant supposées uniformes, ou encore des taux d’enlèvement de matière surprenants.
Autant d’indicateurs potentiels que le retrait ne s’est pas déroulé comme prévu.
L’approche la plus judicieuse consiste donc à définir des paramètres de finition clairs, intégrés à votre stratégie globale de contrôle qualité.
Ainsi, votre inspection de finition permettra de capturer des détails qui auraient pu échapper à une simple inspection visuelle de la pièce.
Conclusion
Le retrait est une composante inhérente au moulage des métaux.
Du retrait à l’état liquide, en passant par la solidification, jusqu’à la contraction à l’état solide, chaque phase déploie son lot de défis singuliers et, si elle n’est pas maîtrisée avec rigueur, ouvre la porte à l’apparition de défauts.
Pour les ingénieurs en mécanique, une compréhension intime de ces mécanismes de retrait, alliée à des considérations de conception méticuleuses telles que : Des allocations de retrait judicieuses, une conception rigoureuse des masselottes, un refroidissement maîtrisé, ont une importance capitale.
Si les outils prédictifs et les calculs constituent de précieux guides, l’inspection du prototype demeure la pierre angulaire garantissant la précision dimensionnelle de la série.
En appréhendant le retrait de manière frontale, armés d’une conception éclairée et d’une maîtrise des processus, nous pouvons améliorer significativement la qualité des pièces moulées, réduire la survenue des défauts et optimiser les coûts de production.
Il en résulte des composants conçus avec une fiabilité et une efficacité accrues.
Questions et Réponses
Q : Quel produit Plastiform est le plus utilisé pour les inspections liées au retrait ?
R : La plupart du temps, le F30 Visual est le produit le plus adapté pour mesurer la condition de surface. D’autres références de notre gamme pourraient également correspondre à vos besoins spécifiques. N’hésitez pas à nous contacter pour une assistance personnalisée et plus détaillée concernant votre problématique !
Q : Quels sont les principaux types de retrait dans le moulage en métal ?
R : On distingue trois types principaux : le retrait liquide (lors du refroidissement à l’état liquide), le retrait de solidification (durant la transition de l’état liquide à l’état solide), et le retrait à l’état solide (refroidissement du solide jusqu’à température ambiante).
Q : Pourquoi le retrait de solidification est-il considéré comme le plus difficile ?
R : Le retrait de solidification se produit quand le métal est dans un état “pâteux”. Cette phase voit la réduction de volume la plus significative et c’est là que les défauts comme les cavités internes et le macro-retrait sont les plus susceptibles de se former, surtout dans les alliages avec de larges plages de solidification.
Q : Qu’est-ce que “le retrait Patternmaker” et pourquoi est-il important ?
R : Le retrait Patternmaker est une autre appellation pour le retrait à l’état solide. Il s’agit de la contraction qui se manifeste une fois que le métal s’est intégralement solidifié et a refroidi jusqu’à la température ambiante. Son importance est critique car il conditionne les dimensions finales de la pièce moulée par rapport au moule. Son caractère parfois imprévisible rend souvent indispensable la réalisation d’un échantillon pour vérification.
Q : Comment les ingénieurs peuvent-ils atténuer les défauts de retrait dans leurs conceptions ?
R : Les ingénieurs peuvent atténuer le retrait par plusieurs méthodes : incorporer des allocations de retrait appropriées dans la conception du moule, utiliser des masselottes et alimentateurs bien conçus, contrôler la vitesse de refroidissement pour promouvoir la solidification directionnelle, et utiliser des logiciels de simulation de moulage pour prédire et optimiser le processus.
Q : Tous les métaux sont-ils affectés par le retrait de la même façon ?
R : Non, les métaux et alliages présentent des taux et des comportements de retrait distincts. Par exemple, les alliages d’aluminium ont généralement un pourcentage de retrait plus élevé que l’acier. La composition spécifique de l’alliage, la méthode de moulage, et les conditions de refroidissement influencent tous l’étendue et la nature du retrait.
Q: Qu’est-ce que les astuces thermiques en fonderie ?
R : Les “astuces thermiques” désignent des techniques spécialisées mises en œuvre par les ingénieurs fondeurs pour moduler l’écoulement des fluides et les schémas de transfert thermique durant la coulée. On y a souvent recours lorsque la géométrie idéale de la pièce moulée ne peut être obtenue en raison de contraintes de conception. Ces approches aident alors à compenser les problèmes potentiels liés au retrait, bien qu’elles puissent entraîner une augmentation des coûts de production.
Q : Comment les défauts de retrait peuvent-ils être identifiés ?
R : Les défauts de retrait se traduisent fréquemment par l’apparition de cavités ou de dépressions à la surface de la pièce moulée. La porosité de retrait présente typiquement des bords anguleux, ce qui la distingue d’autres types de défauts, telle la porosité gazeuse qui, elle, tend à être plus lisse. Des méthodes de contrôle non destructif, comme la radiographie X, permettent également de révéler un retrait interne.
