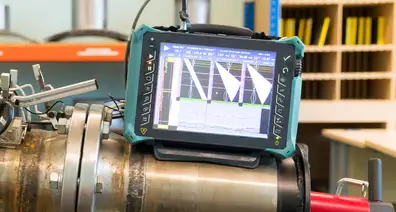

相控阵超声检测(PAUT)是如何工作的?

相控阵超声检测(PAUT)是一种先进的无损检测方法。它让您可以使用一组小型超声探头检测材料中的缺陷,而无需损坏部件。与传统的单探头测试不同,您无需移动探头。探头保持固定,您通过电子方式引导声束,实现精确的电子束聚焦。如果您需要快速检查复杂几何形状或大表面,PAUT提供的扫描比传统方法更快且显示更多细节。在本文中,我将解释相控阵超声检测的工作原理。我们将介绍核心原理,如控制声束的聚焦法则和延迟法则,以及包括扇形扫描束控在内的技术。您还将了解主要硬件组件及其最常见的应用。如果您想先复习基础知识,请查看我们关于什么是超声检测以及它如何工作的指南。它为理解超声检测的一般工作原理提供了良好的基础。什么是相控阵超声检测?相控阵超声检测(PAUT)是一种检测方法,它依赖于装有许多小型超声元件的探头。在较旧的技术中,您必须在表面上物理滑动单个探头。PAUT则不同。它让您可以以电子方式引导超声束,为您提供精确控制,而无需移动探头本身。其名称揭示了它的工作原理。“阵列”是指元件的集合,“相控”是指用于脉冲每个元件的特定计算机控制时序。通过调整时序,您可以准确地塑造和引导声束到您需要的位置。这个过程使用波物理学的基本原理,其中声波相互干涉以聚焦能量。历史发展这项技术实际上起源于医疗领域,医生在20世纪将其用于超声成像。工业无损检测采用它花了一段时间,因为早期系统对大多数团队来说过于复杂和昂贵。一旦计算机变得更强大,制造成本下降,PAUT就成为一种出色的检测工具。现在,您会发现它被用于许多要求严格的行业,如建筑、管道和发电,以验证材料质量。但并非随处可见,因为与替代方案相比,它仍然是一种相对昂贵的控制工具。关键组件任何PAUT系统的核心是探头。该组件容纳所有将电信号转换为超声波的压电晶体元件。这些元件彼此分离,以防止它们在探头内部相互干扰。探头有几种配置:线性阵列、矩阵阵列或环形阵列。对于大多数工业应用,例如相控阵焊缝检测,您可能会使用包含16到32个元件的线性阵列。该探头通过专用电缆连接到主机,但您也可以找到无线选项。电子束聚焦如何工作在相控阵技术中,您可以引导和塑造超声束,完全无需移动探头。这是PAUT相对于传统方法的最大区别,它让您更快、更彻底地检查部件。但您需要精确的时序和基本的波物理学来将声波发送到您想要的位置。聚焦法则和延迟机制您使用聚焦法则管理束聚焦。这些是简单的指令,告诉每个阵列元件何时发射脉冲。原理很简单,不是吗?通过为每个元件的脉冲引入小的时间延迟,产生的波相互叠加,形成精确指向您需要位置的聚焦束。这些延迟法则需要极高的精度,因为时序电路工作在约两纳秒。这种精度使您能够调整束的角度和焦深以匹配您的部件几何形状。通过适当的延迟,您可以根据特定部件的形状定制检测,以获得更好的结果。波前生成当阵列中的每个单独元件被激活并发射超声脉冲时,它会产生一个向外扩展的球形波,从点源向各个方向传播。虽然单独的波元件在孤立状态下相对无效,但当使用聚焦法则精确同步时,它们变得更加强大。这使得波汇聚并相互增强,产生一个可以准确指向特定目标位置的单一集中束。您的焦点大小由有效孔径决定。它代表同时激活的元件数量。由于增加发射元件的数量会导致焦点逐渐收紧,因此您能够动态塑造产生的束以检测和表征各种材料缺陷。然而。重要的是要认识到,这种聚焦能力仅在探头的近场内最佳工作,超出该范围,束会发散,聚焦优势会显著降低。工作原理和技术您使用相控阵工具处理超声生成和接收的方式与较旧的单元件工具不同。PAUT系统一次触发一组元件,通常将4到32个元件脉冲在一起。在像相控阵焊缝检测这样的常见任务中,您将使用大约16个元件。仔细控制每个元件的脉冲时间,使声波合并成单个聚焦束。当能量击中您的部件时,物理学开始起作用,无论您如何产生波都无关紧要。让我们快速浏览一下可用的技术。扇形扫描和束控扇形扫描,或S扫描,是最常用的技术之一。它仅用一组元件就能在多个角度扫过超声束,非常像探照灯。您可以在不移动探头的情况下检查40到70度的区域。这就是束控的作用。当部件具有复杂形状或难以触及的位置时,它很有帮助,让您可以选择最适合发现缺陷的角度。电子扫描电子扫描大大加快了速度。它复制了您手动移动UT探头时所做的事情,但在这里,没有任何东西物理移动。仪器沿着探头依次打开元件组。这会将束发送到您检查的区域。您可以快速覆盖大表面,并可以将其与电子束聚焦配对以保持清晰的分辨率。全聚焦方法想要更清晰的图像?使用全聚焦方法(TFM)。它不会形成单个束。相反,TFM从阵列中的所有发射器-接收器对获取原始数据。您的系统将检测区域分解为微小像素的网格,并计算出正确的时间延迟以在每个像素处聚焦声音。这就是您如何获得该区域详细、准确的图像。数据采集和显示您的PAUT系统通过以精确定时的间隔发送超声束来收集信息。它一次捕获数百个信号,获取大量原始数据。通过处理这些数据以创建清晰的图像,它将为您提供材料内部的实时视图,这是提高质量评估的有效方法。此过程还会创建检测的永久可追溯记录。为了获得更高的精度,您可以在探头上安装编码器。它记录每次测量的确切物理位置,将视觉数据链接到部件上的特定位置。软件要求系统的性能依赖于其软件,这是处理繁重工作的部分。它计算复杂的时序,称为延迟法则和聚焦法则,以精确引导和聚焦超声束到您需要的位置。软件还管理每个探头元件的校准并组织数据以便清晰呈现。虽然初次设置需要仔细配置,但您可以将设置保存到文件中。此功能允许您在几秒钟内重新加载完整设置,这对于常规工作是一个重要优势。扫描类型和成像软件将收集的信号转换为实时显示物体横截面的图像。有多种类型的扫描:这种技术,称为扇形扫描束控,产生扇形图像,非常适合检查焊缝和复杂几何形状。这种电子束聚焦提供了部件的清晰视觉切片,使解释比传统方法容易得多。要了解有关成像标准的更多信息,您可以查阅ASNT等组织的无损检测资源。相控阵检测的工业应用您可以依靠相控阵超声检测在不破坏材料的情况下检查材料。它很灵活,因此适用于许多不同行业的多种部件。您可以发现焊缝中的缺陷,检查铆钉的质量,并发现腐蚀产生的裂纹、孔隙或凹坑等问题。以下是快速概述。焊缝检查对于焊缝检测,PAUT非常适合压力容器和管道等艰巨工作。它可以发现常见缺陷,如融合不良、气孔或夹渣。您可以调整束角以适应焊缝的形状,从而使检测更加可靠。该过程遵循ASTM E2700等接触测试标准。厚度和腐蚀测量PAUT还准确测量材料厚度。这有助于您随时间跟踪腐蚀或侵蚀造成的损坏。您可以绘制大表面上的材料损失图,以获得完整的图像。例如,它用于检查支撑下的管道,那里很容易隐藏锈蚀。您获得的数据可帮助您确定部件是否仍然安全或需要维修。其他应用您可以将PAUT用于焊缝和腐蚀以外的用途。它用于检查铁路行业的火车车轮和车轴。该技术还可方便地检查复合材料和绘制粘合接头中的粘合剂图。无论您是在建筑工地还是在发电厂,它都为质量检查和规划维护工作提供良好的数据。实施模式相控阵系统为您提供使用方式的灵活性。您选择的方法取决于检测的具体需求,平衡速度、部件可及性、预算和安全性。您有三个主要选项:手动、半自动或全自动。手动检测对于快速检查或检查形状复杂的部件,手动检测是一个实用的选择。在这种自由运行模式下,技术人员用手在部件表面上移动探头。探头可以与耦合剂一起使用,安装在硬楔上,或安装在轮式探头中以实现更平滑的扫描。这种方法为您提供出色的便携性并提供即时的实时反馈。编码和自动化系统半自动系统,也称为编码系统,为手动扫描带来更高的精度。连接到探头的编码器记录其确切位置。此过程准确存储和映射所有检测数据。拥有这些数据可帮助您追溯结果并轻松重复检测。全自动系统使用电动扫描仪来提高生产率和安全性。这些扫描仪可以使用磁力轮沿管道爬行,或使用多轴臂处理复杂部件,自动移动探头。这种方法使操作员远离潜在的不安全环境,并为大规模检测提供高度可重复的结果。设置和校准开始使用相控阵超声检测系统时,正确设置至关重要,因为这会带来更好的检测结果。该过程类似于您可能已经熟悉的超声检测。但PAUT具有多个元件,因此在设置和校准期间需要更多关注。您可以从熟悉的基础知识开始,然后针对您的确切任务进行调整。参数选择如果您以前做过传统UT,开始时的感觉是一样的。使用单探头工作中的值选择测试频率、孔径大小、焦距和入射角。接下来,您调整延迟法则,也称为聚焦法则,以管理电子束聚焦。这有助于您将检测与材料相匹配。您需要考虑其声速和信号减弱程度。对于厚碳钢焊缝,相比薄不锈钢部件,您应使用较低的频率和较大的孔径。标准和资格正确校准并遵守行业标准。这种方法为您提供可信任的结果(这也是客户和质量经理的必然要求)。有很多国际标准要遵循,您的方法工程师将为您提供操作员需要遵循的标准。仅举其中一些:在检测之前,始终先使用演示块进行校准。它确保每个阵列元件都能工作,并且时间延迟正确对齐。结论相控阵超声检测是一种更智能的材料检测方法。您使用具有许多小元件的探头,计算机应用所谓的聚焦法则或延迟法则来精确控制每个脉冲的时序。这会创建一个您可以通过电子束聚焦可控向聚焦的声束,因此您不必手动扫描。这种电子控制在速度和准确性方面为您带来真正的优势。通过扇形扫描束控,您可以非常快速地将束引导到大表面或复杂部件中。您可以获得更可靠的数据,并且可以更有信心地发现隐藏的缺陷,而无需担心射线照相的安全问题。但它并不适用于每一项工作。前期成本高于传统UT,并且您需要专门培训才能获得良好结果。它非常适合相控阵焊缝检测和腐蚀绘图。对于其他任务,如发现表面裂纹,不同的方法可能会更好地为您服务。要充分利用PAUT,您需要一名熟练的操作员,能够选择正确的参数并将技术与工作相匹配。随着软件的改进以及全聚焦方法(TFM)等方法变得普遍,这项技术变得更加强大且更易于使用。那您呢,您在工作中使用PAUT吗?常见问题… <a href="https://www.plastiform.info/zh/blog/zhiliangbaozheng/paut/" class="read-more">Read More</a>

阅读文章
Button Decoration iconButton Decoration icon
千分尺放置于桌面进行厚度测量作业

厚度测量:从基础到高级的方法和工具

厚度测量是确定物体两个平行表面之间距离的过程。它既适用于材料的主体本身,也适用于其表面的各种涂层或薄膜。这种尺寸检测直接影响结构完整性、腐蚀防护、产品质量以及法规合规性。行业依赖标准化程序以确保测量结果的一致性。例如,最新的ASTM D7091-22标准就为金属表面涂层的无损测量提供了实践指导。您是否曾在选择正确的检测工具时感到困惑?简单的卡尺或许适用于测量金属板,但对于柔软的聚合物薄膜或在役管道壁,什么才是正确的方法呢?在本文中,我将详细介绍从接触式到非接触式技术的各种测量方法。我们将涵盖基础工具、电磁仪表、超声波无损检测和先进的光学系统,展示材料类型和精度需求如何指导您的选择。不过,让我们先从一些基础知识开始👇🏻。什么是厚度测量?厚度测量是确定物体两个平行表面之间距离的方法。这个概念既适用于基材本身,也适用于可能添加到其表面的任何涂层或薄层。您会经常遇到两个不同的类别。工程师在进行这些测量时会使用几种常见单位。您会看到:这些测量的尺度差异非常大。高科技薄膜的厚度可能小于一微米,而保护性涂层通常在25至500微米之间。结构部件则要厚得多,通常以多个毫米为单位进行测量。选择正确的测量方法很大程度上取决于您要测量的对象。基材和涂层本身的特性决定了最佳的工具选择。例如,测量磁性基材上的涂层需要与测量非磁性材料或透明薄膜上的涂层采用不同的技术。接触式测量方法接触式测量方法是最经典的测量方式。这些仪器通过物理接触待测组件的表面来确定其厚度。它们因操作简单、结果直观易读而广受欢迎。但它们的直接接触方式也是其主要限制。首先,您有可能划伤或变形被测材料。其次,测量结果也可能受到操作员手法的影响。因此,它们不适合测量柔软或精密的材料。您经常会看到它们被用于刚性塑料、金属和层压板的质量控制。千分尺和卡尺机械千分尺基于精密螺纹原理运行,而数字卡尺则提供快速的滑动钳口测量。这两种工具都能为您提供部件厚度的直接读数。您需要注意施加的接触力,尤其是在测量较软的材料时。标准建议在不同位置进行多次测量并取平均值,以获得具有代表性的厚度数据。优质千分尺的分辨率通常在1至10微米之间。您可以使用经认证的量块来验证其准确性。表盘和数显指示器表盘式厚度计使用弹簧加载的测头进行快速点检。当测头接触零件时,厚度会显示在简单的表盘上。数显版本的工作原理相同,但提供电子读数,使数据记录变得更加容易。这是仪器的现代化升级,但基本原理仍然相同。这些指示器的主要优势是速度快。它们非常适合生产线上的快速质量检查。正确使用需要一个平整的测砧和对被测零件的稳固支撑。在进行测量之前,您还必须在参考表面上进行校准,但这对任何测量设备来说都是应该做的。它们通常用于确认金属板、垫片和各种模塑塑料零件的厚度。涂层厚度的电磁测量方法电磁测厚仪提供了一种快速便捷的方式来检查涂层厚度,且不会损坏零件。这些无损检测仪器是测量金属基材保护涂层的常用解决方案。它们的使用方法在ASTM D7091-22等标准中有明确定义。这些工具能够快速给出结果,并且只需访问表面的一侧。经过校准后,它们对操作员技能的要求也相对较低。基材材料很重要,因为磁性测厚仪适用于铁磁性金属,而涡流型测厚仪则适用于非铁磁性导电金属。读数也可能受到表面粗糙度和零件曲率的影响。磁性拉拔式测厚仪机械式拉拔测厚仪是一种简单的变体,在ASTM D7091标准中被称为1型测厚仪。它使用永磁体,测量将其从涂层表面拉离所需的力。较厚的非磁性涂层会减小这种力,测厚仪将其转换为厚度值。同样,为了获得良好的结果,正确的校准是必不可少的。您应该在与待测组件材料相同的未涂层样品上校准测厚仪。这一步骤可以考虑基材磁性特性的任何变化。电子涡流和霍尔效应测厚仪电子仪器(称为2型测厚仪)提供更高的精度。ASTM E376-19标准建议在与待测零件材料、厚度和曲率相匹配的基材上进行校准。您还应注意边缘效应,因为在距离零件边缘太近的位置进行测量可能会产生不准确的读数。超声波厚度测量这种技术的工作原理很像回声。一个称为传感器的设备向材料中发送高频声波脉冲。声波穿过材料,遇到背面或内部缺陷后反射回传感器。仪器精确计时这个往返过程。通过了解声音在特定材料中的传播速度(即其声速),仪器就可以计算出厚度。这个过程遵循ASTM E797/E797M-21等标准实践的指导,该标准概述了手动超声接触法。该标准要求使用已知厚度的参考块进行两点校准,以覆盖预期的测量范围。正确设置声速至关重要,因为这个特性取决于材料的成分及其温度。准确的读数要求您使用待检测材料的正确速度设置,或对温度变化进行补偿。主要优势之一是您只需访问组件的一侧。这使其非常适合检测非常厚的截面,从几毫米到数百毫米。该方法是无损的,并且可有效用于大多数工程材料,包括金属、塑料和复合材料。也有一些限制需要考虑。该方法需要耦合介质(如凝胶或水)将声音从传感器传输到零件中。表面还必须清洁光滑以实现良好的接触。它通常不适合测量非常薄的薄膜,例如0.5毫米以下的薄膜。您会发现这种方法广泛用于在役检查。常见应用包括检查管道和压力容器因腐蚀造成的壁厚损失。它也是验证管道完整性和检查储罐底板状况的关键工具。Plastiform用于难以触及的区域当您需要测量的区域在物理上无法触及时该怎么办?也许它深藏在组件内部、在其他部件后面,或者在狭窄空间中,任何探头或测厚仪都无法进入。此时,复制材料(通常称为plastiform或印模复合材料)就是最佳选择。复制材料是一种可塑化合物,您可以将其压入难以触及的区域。它能完美贴合表面,捕捉精确的几何形状,包括厚度尺寸和间隙。一旦固化或凝固,您就可以取出复制品并使用标准工具对其进行测量。该技术遵循简单直接的工作流程:您准备好复制产品并将其插入目标位置。材料流入间隙、边缘周围和表面,捕捉每一个细节。您需要在材料的操作时间内完成工作,操作时间因产品类型而异。材料凝固后,您小心地将其从组件中取出。复制品保持了原始空间的精确尺寸关系。您现在拥有了以前无法触及区域的物理负印模。将复制品放在工作台上,您可以使用任何合适的测量工具。千分尺和卡尺非常适合简单的厚度检查,但您需要使用刚性的Plastiform产品。这种方法在几种场景中特别有价值。您可以用它来验证不便拆卸的间隙。它是检查轴承配合、测量涡轮叶片组件中的间隙或叶片厚度以检查其磨损状况的首选技术。光学和非接触技术有时,您需要在不物理接触的情况下测量物体。这就是光学和非接触方法发挥作用的地方。它们非常适合测量精密材料、高温材料,或生产线上快速移动的部件。这些技术对透明或半透明材料特别有用。它们可以测量单层的厚度,甚至可以区分堆叠在一起的多层。想想智能手机屏幕或镀膜镜片中的复杂层结构。许多光学方法提供极高的分辨率,使您能够测量非常薄的薄膜,从微米级到纳米级。例如,像Bristol Instruments这样的公司提供了一系列光学测厚仪。这些系统使用干涉测量原理来测量12微米至80毫米厚的透明材料。它们甚至可以一次测量多达31个独立的层。对于不透明基材上的涂层,则使用共焦显微镜和光谱学等技术。白光干涉测量和共焦显微镜白光干涉测量的工作原理是分光。一部分光从薄膜的顶表面反射,另一部分光从底表面反射。当这些反射光束重新组合时,它们会产生干涉图案,就像肥皂泡上的彩虹色。通过分析这种图案并了解材料的折射率,我们可以极其精确地计算薄膜的厚度。共焦位移传感器提供了另一种从一侧测量透明层的方法。它有点像只能看到单一深度完全聚焦内容的显微镜。传感器找到顶表面的精确焦点,然后找到底表面的焦点。镜头在这两点之间移动的距离就是厚度。这种方法可以分辨复杂产品(如镜头组件或医疗隐形眼镜)中的各个层。这些方法的分辨率令人印象深刻,范围从几十纳米到亚纳米级。这使它们成为精密光学、半导体晶圆计量以及医疗管材和导管制造的理想选择。激光三角测量和2D/3D轮廓测量激光三角测量是一种简单直接的几何方法。如果您还记得高中的数学课,您就已经知道了其背后的科学原理。激光以设定的角度将点或线投射到表面上。位于另一个角度的传感器观察这个投影。如果表面高度发生变化,激光在传感器上的位置就会移动。系统使用简单的三角函数实时计算到表面的距离。通过在表面上扫描激光,2D和3D轮廓仪可以创建完整的横截面轮廓或物体的完整3D地图。这不仅可以检查涂层的高度,还可以检查其宽度和体积。这种能力在检查机器人施加的粘合剂量或测量电路板上焊膏的厚度等应用中非常有用。对于粗糙或阶梯状表面,轮廓仪具有优势,因为单点传感器可能会给出误导性读数。这些系统通常在几十毫米的距离上运行,可以达到微米级的分辨率。标准和校准最佳实践如果无法客观证明其准确性,厚度读数将毫无价值。这就是为什么正式标准和可追溯的校准对于监管认可和质量控制至关重要。它们为每位工程师和技术人员提供了共同的规则手册。您使用经认证的参考材料(如厚度箔或未涂层基材)来验证仪器的准确性。这种检查应在使用前、可能损害准确性的任何事件后以及定期(如生产班次开始时)进行。为您的应用选择正确的方法选择正确的厚度测量工具就是要找到适合工作的技术。您需要回答一些关于您的材料、您的目标和您的工作环境的问题。如果简单的千分尺就能完成任务,那么最精密的光学系统就显得过于复杂了。从材料本身开始。您的第一个问题应该是关于基材:这会立即将您指向或远离电磁方法。接下来,考虑您要测量的涂层或薄层(如果有的话)。它是像油漆一样不透明还是像聚合物薄膜一样透明?预期厚度和物理可及性是您的下一个约束条件。测量以毫米为单位的结构壁是超声波或机械工具的工作,而测量亚微米薄膜则需要精密的光学或专用电磁方法。您需要考虑是否可以接触零件的两侧(对于千分尺等工具),还是仅限于单侧访问,这需要超声波、电磁或光学轮廓仪。精度和产量需求将进一步缩小您的选择范围。光学或半导体中的高精度应用需要光学干涉测量等技术,而许多现场检查可以容忍较低的分辨率。对于生产,自动化光学或电磁映射系统提供更高的速度,而手动接触式或超声波测厚仪更适合抽检。工作环境也是一个重要因素。坚固的超声波测厚仪专为室外管道检查而设计,而防爆共焦传感器等专用设备则专为活跃的涂装线设计。您还必须平衡仪器的初始成本、其校准开销以及因返工或责任造成的不良测量的潜在成本。综合考虑这些因素,就能找到合适的方法。您也可以考虑使用中间复制品,让测量设备适应待测区域。应用和行业理论是一回事,但看到测量技术的实际应用才能体现其价值。所有行业都面临独特的挑战,从防止大型钢结构生锈到在计算机芯片上分层微观薄膜。工具和方法的选择完全由这些实际需求驱动。让我们通过不同的实际例子来获得一些指导。钢结构的保护涂层对于桥梁或船舶等大型资产,保护漆的厚度是防止腐蚀的主要防线。该行业遵循ISO 19840等指南,这是一项为该领域测量制定规则的标准。它规定了如何使用经校准的电磁测厚仪,将”点测量”定义为几次读数的平均值,并概述了确认合规性所需的每个区域的采样模式。半导体和显示器制造在电子和光学领域,您需要处理多个极薄的层。例如AR/VR镜片上的防反射涂层或手机屏幕内的薄膜。在这里,白光干涉测量法通常用于在不接触的情况下测量每一层。现代系统现在可以绘制整个镜头组件的厚度图,捕捉任何可能影响光学性能的偏差。医疗器械在制造医疗管材、导管或眼内晶状体等产品时,您不能冒物理接触造成损坏或污染的风险。非接触式光学方法(如共焦或干涉测量传感器)是解决方案。它们使用光以极高的精度测量厚度,非常适合精密、无菌和透明的材料。汽车和航空航天汽车和航空航天行业依靠厚度测量来保证质量和安全。汽车车身上的油漆和电镀厚度根据ASTM标准进行验证,以保证耐用性和优质的表面处理。在航空航天领域,技术人员使用超声波方法检查机身和发动机部件因磨损造成的壁厚损失,这是维持结构完整性的重要检查。石油和天然气管道完整性维护管道需要从外部了解管壁的状况。技术人员使用超声波厚度测绘来查找腐蚀或侵蚀区域。这些数据创建了剩余壁厚的”地图”,用于预测管道的使用寿命并在发生故障之前安排维修。结论我们已经介绍了测量厚度的整套工具,从简单的接触式工具(如千分尺)到先进的非接触系统。您已经看到每种方法都有其用途,无论是确认保护涂层的深度以防止生锈、验证管道的壁完整性以防止事故,还是控制现代电子产品中的微观层。可靠的结果源于对既定标准的遵循。这些标准指向一个核心思想:使用代表性材料进行适当的校准是不可协商的。要真正支持您的结果,您还必须考虑测量不确定度。随着技术的进步,自动化传感器和数据分析正在使这些测量更快、更精确。这种演变支持现代制造和在线过程控制,在这些领域准确的数据至关重要。厚度测量让您能够减少浪费、防止操作故障并交付符合每项规格的产品。它是直接影响您工作可靠性的质量保证的基本要素。常见问题… <a href="https://www.plastiform.info/zh/blog/jiliangxue/houdu-celiang-cong-jichu-dao-gaoji-fangfa-he-gongju/" class="read-more">Read More</a>

阅读文章
Button Decoration iconButton Decoration icon
超声波压电传感器

什么是压电换能器?它有什么用途?

压电换能器是一种将机械能(如压力)转换为电信号的装置,也可以执行反向转换,将电信号转换为机械运动。后一种机制例如用于超声波检测。该名称来源于希腊语”piezo”,意为”按压”或”挤压”。这种效应最早由Jacques和Pierre Curie兄弟在1880年证实。这种双重功能使它们既可以作为传感器检测物理力,也可以作为执行器产生精确的运动。这项技术的精度是其应用的一个重要方面。例如,在医学诊断中,超声波传感器必须符合严格的标准。但是,固体材料如何仅通过被按压就能产生电压呢?这正是我们将在本文中尝试解释的内容!压电效应背后的工作原理以及使其成为可能的材料。我们还将介绍不同的传感器类型、它们最常见的应用、重要的行业标准以及工程项目的选择因素。压电换能器如何工作?这些装置的核心是一种称为压电效应的现象。某些材料(通常是晶体或特殊陶瓷)在受到机械应力时会产生电荷。这个过程也可以反向进行,称为逆压电效应。如果在同一材料上施加电压,它会发生物理变形,形状会略微改变。这并不是你用肉眼能观察到的东西。这种双重能力使压电换能器既可以充当传感器又可以充当执行器。当用作传感器时,机械力(如压力或振动)压缩压电材料。这个动作使其晶体结构内平衡的正负电荷发生位移,产生电偶极子。结果是可测量的电压,与施加的力成正比。在某些工作模式下,无论元件大小如何,这种电荷产生都是一致的。工作模式工程师可以以三种主要模式切割和排列压电材料。每种模式都以不同的方式决定它们如何响应力。横向模式通过沿一个轴施加力并在垂直于该力的轴上产生电荷来工作。在这种模式下,产生的电荷量取决于元件的几何形状,遵循以下关系:简单来说:当你在一个方向(y)上按压材料时,它会在另一个方向(x)上产生电响应,响应的强度取决于材料的特性和其形状。这使工程师可以通过改变其物理尺寸来定制传感器的灵敏度。在纵向模式中,电荷沿与施加力相同的轴产生。电荷输出:简单来说:当你沿着材料的长度按压或拉伸材料时,它会在同一方向上产生电荷,堆叠更多层会使效果更强。它严格与施加的力成正比,不依赖于元件的大小或形状。最后一种是剪切模式,它在与施加的剪切力成直角的方向上产生电荷。与纵向模式类似,产生的电荷:这意味着,当你扭转或剪切材料时,它会产生电荷,堆叠更多层会增加输出。再次强调,它与施加的力成正比。电气特性和等效电路为了分析性能,压电传感器可以建模为输出随频率变化的电压源。简单来说,它看起来是这样的:基本模型最简单的表示将传感器视为电池(电压源)连接到电容器。电容器模拟当你按压传感器时电荷如何在其表面积累。替代视图:你也可以将其视为电流源(电荷泵)与同一电容器一起工作。两种版本表达的是同一件事:你施加的力越大,传感器产生的电荷就越多。频率限制:传感器的内部电阻和连接到它的任何外部设备都像滤波器一样。这个滤波器防止传感器检测到非常低频的振动或缓慢的运动。有一个最低频率,低于该频率它就无法有效响应。高级模型:对于精确工程,我们使用更复杂的模型,将传感器视为转换为电气术语的机械系统。这是通过使用线圈(电感器)和电容器等组件来模拟物理结构的行为来完成的。这有助于准确预测传感器在不同条件下的性能。换能器的压电材料为压电传感器选择合适的材料是一个重要的决定。材料决定了设备的灵敏度、耐用性和温度限制。我们可以将这些材料分为三大类:压电陶瓷、单晶材料和现代薄膜材料。陶瓷材料你会遇到的最常见的陶瓷是锆钛酸铅,称为PZT。其高灵敏度使其成为绝佳选择。它产生的信号比天然晶体强约100倍,使其非常适合检测细微的力。PZT制造具有很大优势:PZT是通过一种称为”烧结”的工艺制成的。基本上,就是在高温下加热粉末材料,使颗粒融合成固体块,而不完全熔化它们。PZT天然不具有压电特性。必须通过称为“极化”的过程人工创建这种能力。我们是这样做的:原始PZT被加热并暴露在强电场中。这迫使材料的内部晶体结构沿一个方向排列。这种排列产生了压电效应。它们通常可以工作到250°C(<250°C),但超过其居里温度会永久去除其压电特性。其高灵敏度使其成为无损检测设备的绝佳选择。单晶材料单晶材料提供长期稳定性。天然晶体如石英、磷酸镓和电气石的灵敏度不如PZT,但非常稳定。以下是如何在这些材料之间进行选择的快速概述:单晶为你提供稳定性和精度,但你要为此付出较低的灵敏度和比PZT更高的成本。薄膜和复合材料当你需要在非常高的频率或微小空间中工作时,薄膜材料是最佳选择。使用溅射或化学气相沉积等先进方法生产,这些材料专为以下用途而设计:此类别中可用的选项:压电聚合物和复合材料:富有弹性的材料,弯曲时仍能产生电信号。用于可穿戴设备、柔性传感器和医疗贴片。罗谢尔盐:历史上在天然材料中产生最强的压电信号之一,但现代陶瓷现在超过了其性能。但它很复杂:它讨厌潮湿,在46°C以上会分解。因此它主要局限于实验室和专门应用。智能复合材料:你取PZT颗粒并将它们混合到铝中,有点像饼干面团中的巧克力片。当材料受到应力(弯曲、开裂或振动)时,内部的PZT颗粒会检测到它并发送电信号。这就是名称中”智能”的含义,因为它就像在整个结构中嵌入了数千个微小的警报铃。但这些材料也有权衡。它们技术先进,但通常昂贵且不如传统陶瓷或晶体耐用。压电换能器的类型和形状压电材料最有趣的特性之一是其制造的多功能性。与许多其他电子元件不同,它们可以生产成各种形状和尺寸。这种适应性是你在如此多不同产品和行业中发现它们的主要原因。压电换能器的几何形状与其工作直接相关。选择特定形状是为了优化其对机械应力的响应方式或产生物理运动的方式。其形式是任何给定应用性能的一个非常重要的参数。常见的传感器几何形状圆形形状(如圆盘和环)非常常见。你可以在汽车传感器和超声波清洗系统中找到圆盘传感器,而环形传感器通常用于医疗设备,执行牙齿清洁等任务。板和块是简单的实心形状,非常适合测量振动或压力。它们经常用作加速度计或大功率超声波发生器内部的核心组件。管或圆柱形传感器用于需要精度的应用,例如控制流体流量、扫描显微镜和药物微量配给。条形传感器是粘合到被动基底上的薄活性层。它们的弯曲能力使其可用于泵控制和触控激活开关。双压电晶片和单压电晶片传感器是为运动而设计的分层组件:两者都可用于在执行器和传感器中创建精确的运动。优点和局限性像工程中的任何事物一样,这些设备既有优点也有局限性。当你需要在项目中使用它时,重要的是要考虑它们。优点它们是自发电的,在施加压力时产生自己的电信号,无需外部电源。它们还具有高达1011 N/m²的高弹性模量,这是类似于许多金属的刚度水平。这使设备机械坚固,在负载下几乎没有弯曲。这些设备还提供出色的性能。它们具有非常高的固有频率,并在宽幅度范围内显示一致的线性度。这使它们具有快速的频率响应,使它们能够在微秒内做出反应并产生高达20 MHz的超声波。在某些情况下,它们也不受电磁场和辐射的影响,这使它们在恶劣条件下非常可靠。制造步骤的灵活性也是一大优势。所用材料可以成型为许多不同的形式和尺寸,以满足特定的应用需求。它们即使在低电压下也能很好地工作,这增加了它们的多功能性。将它们与其他传感器类型进行比较可显示其性能优势下表使用来自Gautschi (2002)的信息,显示了它们与其他常见设计在灵敏度和测量范围方面的比较。 原理 应变灵敏度 [V/με] 阈值 [με] 量程与阈值比 压电 5.0 0.00001 100,000,000 压阻 0.0001 0.0001 2,500,000 电感 0.001 0.0005 2,000,000 电容 0.005 0.0001 750,000 电阻 0.000005 0.01 50,000 如你所见,压电式传感器结合了非常高的灵敏度和低检测阈值。这导致了测量从最小到非常大的广泛力谱的出色能力。局限性尽管有其优点,压电换能器并不适用于所有情况。一个重要的限制是它们无法测量真正的静态或不变的力。当施加稳定的力时,传感器会产生固定量的电荷。由于绝缘不完美和内部电阻,这种电荷逐渐泄漏,导致信号衰减。这些设备的电输出非常小。这种微小的电荷需要特殊电缆和外部放大器才能使信号可用。添加放大器有时会将其自身的电气误差或噪声引入测量中。这是精密应用必须考虑的权衡。这些换能器也可能对周围环境敏感温度和湿度的变化会影响其输出,使它们在不受控制的环境中不太可靠。高温特别成问题,会导致内部电阻和灵敏度下降。例如,石英换能器在300°C以上的温度下工作时需要主动冷却系统。即使在能量采集中,恒定的环境能量源也会导致电子的缓慢损失,导致随时间推移功率输出下降。应用和实际使用到目前为止,我们已经了解到压电传感器是将机械应力转换为电信号的巧妙设备,反之亦然。但是,它在现实世界中有什么用途呢?它们既可以充当传感器又可以充当执行器的能力,加上它们的多种形状,使它们成为工程中非常强大的组件。这种多功能性就是为什么你在几乎每个高科技行业都能找到它们。自1950年代制造商开始将它们用于质量保证和过程控制以来,它们的使用已扩展到工业、航空航天、汽车、医疗和消费电子领域。它们是推动技术边界的研发团队的首选工具。加速度计使用微小的惯性质量块来测量运动,而压力传感器使用薄膜来检测力。你会发现它们监测发动机内的燃烧,帮助汽车自动制动,或为用高频振动清洗部件的超声波清洗器提供动力。医疗领域在患者安全和诊断方面严重依赖这项技术。除成像外,压电传感器还用于手术工具和击碎肾结石。你每天都在与压电传感器互动,通常没有意识到这一点。它们存在于捕捉你声音的麦克风、安全警报中的蜂鸣器、自动滑动门和移动电话上的触控板中。如此广泛的用途表明这项技术已深度融入现代生活。能量采集这些组件提供了一种通过将环境机械振动转换为可用电能来发电的方法。这种能力对于有线电源或电池实施成本太高或物理上不可行的应用非常有用。设备可以从周围环境中获取自己的能量,而不需要专用电源线。这些系统非常适合为低能耗设备供电,这些设备只需要毫瓦级的功率,例如无线传感器或机械手表等设备。当功率需求是周期性的并且振动频率接近采集器的谐振频率时,它们的最佳用途就体现出来了。这一原理适用于大型工业环境。安装在火车轨道上的传感器可以从火车的加速度和压力中采集能量,为监测设备发电。另一个前瞻性应用是物联网。传感器可以接收超声波信号并将产生的振动转换为电荷,成为无需更换电池即可运行的自供电系统。选择合适的压电传感器选择合适的传感器从对项目的全面了解开始。你需要确定你要测量的内容,例如压力、加速度或力。考虑所需的频率和幅度范围,以及温度和湿度等特定环境条件。你的下一个选择是材料。你可能会选择陶瓷以获得高灵敏度,或选择单晶以获得长期稳定性,并在此基础上平衡温度耐受性和成本。几何形状,无论是圆盘、环、板还是条,都会影响安装可能性、空间限制和方向灵敏度。注意电输出和接口。小电荷通常意味着你需要放大器和特殊电缆。你还应该检查材料的居里点和降解特性是否适合你的最高温度。你选择的任何特性都是取决于你将换能器置于其中的使用和环境的选择。结论压电换能器是一种多功能设备,执行双向能量转换。它将机械应力转换为电信号,或获取电信号并产生物理运动。这种双重功能使其可以作为检测压力的传感器和产生运动的执行器运行。这使其成为工业、医疗、汽车、航空航天和商业领域中使用的绝佳组件。该技术具有明显的优势。这些设备是自发电的,因此它们不需要外部电源。它们提供高频率响应,机械坚固,并且可以制成几乎任何形状。权衡包括无法测量静态力、需要放大的小电输出以及对温度等环境条件的敏感性。材料选择决定行为:在材料、几何形状和设计方面做出明智的决策使工程师能够使用压电技术进行精确可靠的能量转换。常见问题… <a href="https://www.plastiform.info/zh/blog/gongchengxue/shenme-shi-yadian-huannengqi-ta-you-shenme-yongtu/" class="read-more">Read More</a>

阅读文章
Button Decoration iconButton Decoration icon
ornemental strips

订阅新闻资讯

获取最新行业洞察与更新,直接发送至您的邮箱。

新闻资讯插图

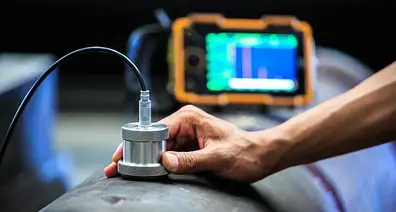

管道超声波检测

什么是超声波检测?如何使用?

超声波检测是一种无损检测方法,利用高频声波检查材料的内部结构而不对其造成损伤。它的工作原理类似于工业部件的医学超声波,向零件内部发送声脉冲,并通过分析返回的回波来发现缺陷或测量厚度。例如,要确认焊缝是否完全牢固,或从外部测量管道的壁厚,超声波检测都是理想的解决方案。在本文中,我将详细解释超声波检测的工作原理。我们将介绍其在缺陷检测、厚度测量和材料表征方面的主要应用,以及它为何被航空航天、石油天然气和运输行业广泛采用。之后,我将向您介绍这种强大检测技术所需的设备、技术方法、优势以及局限性。准备好深入了解了吗?什么是超声波检测?超声波检测(UT)是一种无损检测(NDT)方法,使用工业级超声波来确保零件不含隐藏的裂纹或厚度异常。其基本原理是通过材料(例如管道)发送极高频率的声波,以发现隐藏的问题而不造成任何损伤。这些声波的频率远高于人类听觉范围,通常在0.1到15兆赫兹(MHz)之间,但有时可以高达50 MHz。核心原理非常简单。设备向待检零件发送声脉冲。如果声波顺利穿过且未发现问题,它的传播行为是可预测的。但如果遇到裂纹、空洞或材料变化,部分声能会以回波的形式反射回来。通过分析这些返回的回波,技术人员可以定位隐藏在部件内部的缺陷。这种检查零件整个体积的能力,使其成为相比其他方法更强大的检测手段。像复制胶泥、液体渗透或磁粉检测等技术非常适合发现表面缺陷,但无法观察内部情况。使用超声波的检测为您提供表面之下的视野。为保持一致性,技术人员使用标准化的术语来描述测试结果和设备,这在ASTM E1316-23标准中有详细规定。另一个优势是安全性。与使用X射线的射线检测不同,UT中的高频声波对操作员完全无害。这使得检查可以在繁忙的工作区域进行,而无需采取与辐射相关的特殊安全预防措施。这对工业工厂来说是一个巨大的优势。超声波检测如何工作?超声波检测可以说是一种工业声纳。正如我在上一章所说,您所做的就是将高频声音发送到零件中,然后分析返回的回波。这些回波创建了材料内部状况的图像。这种方法可以揭示隐藏的缺陷或测量厚度,而不会对部件造成任何损伤。典型的检测系统包含几个关键要素:当回波返回时,晶体将声音转换回电信号,显示在屏幕上供分析使用。在显示屏上,返回的回波以峰值形式显示。峰值的高度或幅度代表反射的强度,可以反映反射体的尺寸。峰值沿时间或距离轴的位置显示声音传播所需的时间。根据这个传输时间,技术人员可以计算出缺陷的精确深度。这是基本设置,但有多种类型(或称”子技术”)可供选择。脉冲回波法在这种设置中,单个换能器同时充当发射器和接收器。它将短脉冲声音导入零件,然后监听反射。回波将从材料的远端(称为“后壁”)或任何内部不连续处(如裂纹)反射回来。这是执行测试非常实用的方法,因为您只需要接触部件的一侧:无需移动或拆卸零件进行测试。对于石油天然气等行业来说,这是一个很大的优势,因为管道通常非常大且难以移动。穿透传输法这种方法使用两个独立的换能器。一个从一侧发送声音,另一侧的接收器监听信号。如果它们之间存在缺陷,就会阻挡或削弱声音。接收器会接收到较弱的信号或根本没有信号。耦合剂空气是传输高频声音的不良介质。如果您将干燥的换能器直接放在金属表面上,大部分声能会从表面反射回来。要获得良好的声音传输,您需要液体耦合剂。这通常是凝胶、油或水,用于填充换能器和测试件之间的微小空气间隙。一些现代技术不需要耦合剂。像电磁声换能器(EMAT)或激光激励这样的方法可以直接在零件内产生声音。这些方法非常适合检查高温、粗糙或快速移动的物体,在这些情况下使用液体耦合剂是不现实的。声波与材料的相互作用当声波撞击不同材料的边界时,部分声波会反射回来。这就是反射。这是由于一种称为声阻抗的特性而发生的,它与材料的密度和其中的声速有关。声阻抗的巨大差异,例如钢和空气之间,会产生强烈的反射。这就是为什么裂纹会清楚地显示出来。如果声波以一定角度撞击边界,当它进入新材料时会改变方向。这种弯曲就是折射(与使吸管在一杯水中看起来弯曲的效应相同)。这一原理由斯涅尔定律描述,用于将声束引导到不在换能器正下方的区域,例如焊缝的倾斜面。并非所有声音都在边界处反射或折射。一些声能会继续穿过新材料。这就是穿透。超声波检查的目标是平衡反射和穿透,以便您可以在整个材料中找到缺陷而不丢失声音信号。UT中使用的波模式操作员可以为检查选择不同类型的声波或波模式。每种模式都会使材料中的粒子以不同的方式振动。这些不同的振动具有用于发现特定类型缺陷的独特特征。以下是这些不同类型振动的列表:这基本上是您在实际应用中会看到的4种波模式。最广泛使用的是L波,但作为工程师,您应该始终选择适合您需求的波型。设备和显示方法要用声音查看材料内部,您需要合适的工具来产生声音、监听回波并显示结果。超声波检测系统由几个关键部分组成,它们协同工作,将看不见的声波转换为质量保证工程师可以实际使用的数据。现在我们了解了它的作用,让我们更详细地介绍一下设备。脉冲器、换能器和显示器脉冲器/接收器是整个系统的大脑。这个电子单元产生强大的高压电脉冲。该脉冲传输到换能器,换能器充当系统的发声器和接收器。换能器内部是一个压电元件。这种特殊晶体具有一组很好的特性:换能器有几种形式用于不同的工作。单元换能器是标准配置。双元换能器使用独立的晶体进行发送和接收,使其非常适合测量粗糙表面上的腐蚀。角度束换能器以一定角度发送声音,这非常适合检查焊缝。相控阵换能器包含许多可以单独脉冲的小元件,以电子方式引导声束,为您提供更多控制和更好的成像效果。正如您所看到的,这就像选择波型一样,取决于您的需求。A扫描、B扫描和C扫描一旦系统接收到回波,就需要以操作员可以解读的方式显示它。有三种常见格式。A扫描是最基本的显示方式。它是一个看起来像图表的X-Y网格:B扫描提供剖面或横截面视图。当您沿零件移动换能器时,此显示会显示反射体的深度及其沿扫描路径的长度。它为您提供材料内部结构的2D视图。C扫描提供俯视图。它在检查区域上映射结果,显示缺陷的形状和大小,就好像您正在俯视它们一样。这会生成任何隐藏不连续性的详细图像。这些显示的可靠性取决于仪器是否正常工作。检查这些工具性能的标准做法在ASTM E317-21中有详细说明。该文件提供了验证设备是否按预期工作的方法。常见超声波检测技术到目前为止,我们已经看到,无论是设备、波型还是策略,总有多种选择可供您使用。为了将声波引入材料进行检查,技术人员再次需要从几种方法中进行选择。这种选择取决于被测零件、环境和他们正在寻找的缺陷类型。这不令人惊讶,不是吗?主要方法分为三类:接触测试、浸没测试和空气耦合测试。接触测试是最常见的方法,其中探头直接放置在部件表面上。在探头和零件之间涂抹凝胶或液体(耦合剂),以帮助传输声能而没有任何空气间隙。与医生对孕妇进行超声波检查的方式非常相似。我们在本文开头看到的直束、角束和表面波都属于这一类测试。对于浸没测试,部件浸没在水箱中。探头也进入水中,但不接触零件。水充当完美的介质,将声音从探头传送到部件中。这对于检查具有复杂几何形状和曲面的零件非常有效,因为它保证了一致的声音传输。浸没UT通常在实验室中进行。空气耦合测试是一种专门技术,使用空气作为传输声波的介质。这种非接触方法非常适合可能被液体耦合剂损坏或污染的材料,例如航空航天工业中使用的某些复合材料。高级UT技术还有一些您可能需要了解的不太常见的技术。相控阵超声波检测(PAUT)PAUT使用具有多个小元件的探头。计算机控制这些元件以电子方式引导和聚焦声束,创建详细的横截面图像,就像医学超声波一样。可以使用ASTM E2491-13(2018)等指南验证这些系统的性能。飞行时间衍射(TOFD)它使用两个探头,一个发送,一个接收。它对缺陷尺寸测定非常敏感,因为它测量声波从缺陷尖端弯曲或衍射所需的时间。这为裂纹提供了非常精确的高度测量。全矩阵捕获(FMC)和全聚焦方法(TFM)这些组合方法代表了强大的技术进步:这是获得缺陷尺寸和位置清晰图像的非常有效的方法。电磁声换能器(EMAT)另一种非接触技术。它使用相互作用的磁场直接在导电材料内产生超声波,完全避免了对耦合剂的需要。这使EMAT成为高温和高速自动化检查的理想技术。导波检测最后但同样重要的是,它用于从单个点检查大型结构(如管道)的长距离。它发送沿部件结构传播的声波,使得可以检测难以接近(或不可能接近)区域中的腐蚀和其他缺陷,例如埋地管道。解读来自该技术的复杂信号需要专门培训。超声波检测的局限性虽然超声波检测是一种强大的方法,但它并不是每个检查挑战的完美解决方案。它有一系列局限性。对专业知识和准备的需求首先,结果的好坏取决于进行测试的人。需要经验丰富的技术人员来执行检查并正确解读数据。需要扎实的培训才能区分指示关键缺陷的信号和来自零件几何形状或可接受的内部结构的信号。设备还需要精确的准备工作。在检查之前,必须使用参考标准校准系统。这些是具有已知缺陷的特殊块,为真实缺陷的外观提供基线。没有这些标准,缺陷表征就变得不可靠。即使有熟练的操作员,也可能出现误报。有时部件的形状会产生看起来像缺陷的反射或杂散信号。将这些与实际问题区分开来需要执行检查的人员具有高水平的培训和经验。材料和表面约束零件表面的状况也是需要注意的因素。为了让声音从探头传播到材料中,表面必须相对光滑和清洁。必须去除任何松散的氧化皮、锈蚀或油漆才能获得干净的信号。正确粘合的油漆有时可以保留。传统测试还需要耦合剂,如凝胶或液体,以弥合探头和零件之间的微小空气间隙。虽然必要,但在某些工作现场这可能会很混乱且具有挑战性。像EMAT或激光UT这样的非接触方法不需要此步骤。某些材料和形状难以检查。非常粗糙、形状不规则、特别薄或非常小的零件可能会有问题。例如,具有粗晶粒结构的材料(如铸铁)会散射声波。这会产生高信号噪声,使得难以找到真正的缺陷。技术和设备障碍缺陷的方向可以使其不可见。平行于声束路径的缺陷可能不会将任何能量反射回探头。这意味着它在扫描期间可能完全未被检测到。最后,设备的成本可能是一个考虑因素。专业超声波仪器和不同应用所需的专用探头代表了重大的财务投资。对于许多小型、中型甚至一些大型公司来说,这通常是难以承受的。行业应用和标准超声波检测在最苛刻的行业中广泛使用。其发现材料深处缺陷的能力使其成为质量控制和安全检查的可靠工具,从大型发电厂到精密飞机部件,UT提供了有价值的信息而不造成任何损伤。在能源领域,技术人员使用UT检查压力设备、管道和新焊缝。它有助于评估腐蚀损坏并检测在使用过程中形成的裂纹。管道行业在环焊缝质量方面严重依赖UT。API 1104(第22版)是一份认可PAUT和TOFD等先进方法作为传统射线照相术强大替代品的文件。您还会在航空航天领域找到用于检查起落架和发动机部件的UT。在运输方面,它检查铁轨和车轴的疲劳。对于基础设施,它验证钢梁上的焊接质量。甚至医疗领域也使用这项技术进行诊断成像,因为它不涉及电离辐射。超声波检测标准您已经了解了超声波检测的工作原理,从使用换能器发送声波到在显示器上解读回波。我们介绍了不同的技术,如脉冲回波和包括PAUT在内的先进方法,展示了其在航空航天、制造和能源行业的价值。为了安全、一致地执行这些检查,工程师依赖标准。这些文件提供了可靠结果所需的通用程序和验收标准。值得注意的是,其中许多标准是在州或国家层面采用的。这通常使合规性成为商业和工业合同的强制性部分,将这些指南转化为法律要求。这套标准会定期更新以反映新技术和发现。作为方法工程师,您的职责是选择合适的标准来对您的零件/生产进行测试。结论我们已经看到了超声波检测的基本原理,展示了这种无损方法如何使用高频声音来查看材料内部。其检测内部缺陷和测量厚度的能力使其成为现代高效的质量控制工具。从航空航天到制造,广泛的行业依赖超声波检查。该技术为做出有关部件、结构和系统的安全性和可靠性的明智决策提供数据。该技术已经远远超出简单的脉冲回波方法。像相控阵(PAUT)、飞行时间衍射(TOFD)或全矩阵捕获(FMC)这样的先进技术现在提供了令人难以置信的详细成像能力。但请注意,正确执行这些检查需要遵循严格行业准则的训练有素的技术人员。它需要对数据背后的科学和设备有深刻的理解,并且不能在所有情况下使用。它也是一种非常昂贵的仪器,需要大量预算和需求。超声波检测的正确应用是对安全和性能的直接投资。它有助于防止机械工程应用中的故障,从而保护人员并延长有价值资产的使用寿命。常见问题… <a href="https://www.plastiform.info/zh/blog/zhiliangbaozheng/shen-me-shi-chao-sheng-bo-jian-ce-ru-he-shi-yong/" class="read-more">Read More</a>

阅读文章
Button Decoration iconButton Decoration icon
出自工程师之手的焊道

焊缝 – 定义与不同类型

焊缝是通过将填充金属引入两块金属之间的接头而形成的焊接金属线。这些焊缝形成牢固的结合,将两块金属牢牢固定在一起。作为一名工程师,您可能曾不得不处理由于焊枪操作技术错误而产生的焊缝缺陷。在本文中,我们将涵盖您需要了解的所有内容,以防止这种情况再次发生,从实际制作焊缝到焊接质量控制流程。什么是焊缝?当您通过焊枪的一次行程沉积焊接金属(呈线状)时,就会形成焊缝。您通过将填充材料熔化到两块金属之间的接头中来创建焊缝。此过程将金属熔合在一起并增强连接强度。根据您的制作方式(在过程中实际进行的操作动作),从工程师的角度来看,焊缝可能具有不同的外观和性能特性。您的焊枪移动方式决定了焊缝的形状、尺寸和深度:这只是我们稍后将讨论的众多示例中的两个,但焊接技术会直接影响焊接性能。必须控制焊枪的速度和角度,否则容易出现焊缝宽度不均或与母材熔合不足等问题。考虑使用直线焊缝进行直线焊接,保持操作简单而精确。当您进行摆动时,可以在较大的接头中更好地处理热量。这些选择可帮助您将焊缝与工作相匹配,无论是薄板还是厚重的管道。控制不当可能导致焊缝缺陷,如裂纹或气孔。为了控制焊缝外观,目标是焊脚至少达到较薄金属厚度的80%,正如KEYENCE在其2024年测量指南中所指出的。这确保了焊缝在应力下保持稳定。焊缝的重要性焊缝确保在压力下将结构固定在一起的牢固结合。它们在多个金属件之间创建坚固的连接。这使得载荷能够在接头上均匀分布。形成良好的焊缝充当载荷传递的桥梁。这种设计有助于避免导致潜在问题的应力集中。焊缝还提供密封性能。它们阻止气体或流体通过接头。选择合适的填充金属以提高耐腐蚀性。根据TWI Global 2024年的数据,保护气体中仅1%的空气夹带就会导致焊缝中的分布式气孔。超过1.5%的含量会产生严重的表面破裂孔。适当的焊缝成型可以降低这些风险并确保长期稳定的性能。良好的焊缝外观控制可防止焊缝缺陷(如咬边)。为什么使用不同的焊枪移动方式?根据工作位置,焊接时您会面临不同的挑战:首先,重力会拉动熔融金属,因此您需要调整焊枪路径以将其保持在适当位置。然后,对于薄的或易导热材料(铝、钛等),您需要选择限制过多热量的动作以避免变形。仰焊也是一个非常复杂的操作示例。在这种情况下,您需要更快地移动焊枪,以防止熔滴落到您的护罩或脸上。速度过慢会让重力占上风,导致焊缝不均匀。这些是基本示例,但您在日常任务中可能有自己的实际情况。这就是为什么在开始任何焊枪工作之前,要掌握基础知识并思考”我将如何实现它?可能出什么问题?”。设计接头以实现良好的可达性和熔合:焊接并不像看起来那么容易。它需要充分的准备。焊缝类型您知道握持和移动焊枪的方式如何影响最终焊接效果。无论您使用焊条焊、MIG焊还是TIG焊,焊枪操作都保持相似。定义:每个工艺都有细微的调整。创建焊缝的主要方法包括直线焊缝和摆动焊缝。直线焊缝直线焊缝使用焊枪的直线拖动或推动。几乎没有左右移动。拖动将电极指向前方以引导熔池。这提供了深度熔透和牢固的焊接。对于薄材料或热敏感金属,您可以推动焊枪尖端。或者在垂直位置使用它。推动将焊枪倾斜远离熔池。热量保持在后面,因此焊缝快速凝固。与拖动动作相比,推动减少了熔透深度。直线焊缝适用于所有位置。它们保持窄小。始终确保在两侧焊趾处良好连接以实现与母材的充分熔合。缓慢的焊枪速度可让熔池覆盖接头边缘。如果需要,可以进行微小的侧向移动。过多的侧向移动会将其变成摆动焊缝。摆动焊缝摆动焊缝技术是沿接头左右摆动焊枪,几乎像”之字形”图案。您可以使用许多可能的图案:摆动主要用于热量控制:特定图案有特定用途:在仰焊位置,摆动虽然困难但很有效,可以节省运行多条直线焊缝的时间。焊条焊接动作对于使用焊条焊机的开根槽焊缝,技术是”甩动”动作。大多数情况下,使用E6010或E6011电极。目标是实现完全熔透。当您将焊条推过间隙时,锁孔将在焊接熔池的前面打开。这个锁孔表明您正在根部熔合接头的两侧。您的主要工作是控制这个锁孔的大小。如果它变得太大,您将烧穿。您通过快速向上甩动焊条远离熔池来控制它。此动作冷却熔池,缩小锁孔,并使其后面的焊缝凝固。然后您立即将焊条带回熔池以沉积更多金属。您的甩动速率由热量决定。您可能一开始完全不甩动,随着板材中热量的积累而逐渐增加速度。走杯法(TIG)对于管道上的高精度根部焊道,通常使用TIG焊接。该技术称为”走杯法”。您不是用手腕摆动,而是沿接头的倾斜边缘前后摇动焊枪的陶瓷杯。这会产生非常一致和清洁的焊缝。需要注意的常见缺陷正如我们所见,不同的技术有助于建立牢固的接头,但控制不当往往会导致焊缝缺陷,削弱您的工作。诸如气孔、咬边和余高过高等问题可能会损害机械项目的安全性和耐久性。我们已经制作了焊接质量测试的完整概述,其中涵盖了您在实际工作中可能面临的大多数缺陷。虽然这是一个复杂的主题,需要单独的文章,但以下是一些与所讨论的技术直接相关的重要注意事项:咬边:这是沿焊缝焊趾熔入母材的凹槽。最常见的原因是移动速度过快或未能在摆动边缘停顿。电弧熔化母材,但您在填充金属能够填充之前就移开了。预防:在摆动的每一侧短暂停顿。这使焊接熔池能够完全填充,确保从焊缝到基板的平滑过渡。余高过大:这是在焊缝中心堆积了过多的焊接金属。这是在摆动中间移动过慢的直接结果。这会使填充金属集中在一个区域,由于焊趾处的应力集中而产生弱点。预防:当您穿过接头中心时提高移动速度。目标是平坦或仅略微凸起的焊缝表面。未熔透:当焊缝未能到达接头根部,留下未填充的间隙时,就会发生这种情况。通常由电流不足、移动速度过快或根部焊道技术不正确(例如未能建立和保持锁孔)引起。预防:确保您的机器设置正确,并在根部焊道上专注于保持一致的锁孔。气孔:这些是困在焊缝内的气袋或空隙。气孔是由于电弧长度过长导致来自大气的污染,或由于母材上的油、水分或锈蚀等杂质引起的。预防:保持紧密的电弧长度,并始终使用清洁、干燥的母材和耗材。结论创建高质量的焊缝需要良好的技术,它不仅仅是在两块金属中间沉积一些金属来将它们粘合在一起。我们已经介绍了直线焊缝提供笔直、熔透的焊接,而摆动焊缝用于控制热量和填充更宽的接头。任何摆动的成功取决于您的技术:在两侧停顿以防止咬边,快速穿过中心以避免余高过高。一旦您掌握了这种移动方式,您的大多数焊缝将不会出现缺陷。此外,特定工艺需要独特的动作。焊条焊接中的甩动技术对于控制锁孔以确保完全根部熔透至关重要。对于需要非常高精度的工作,TIG焊接的“走杯法”提供了最佳的一致性。这些技术中的每一种都能很好地防止焊缝出现大多数常见缺陷。常见问题… <a href="https://www.plastiform.info/zh/blog/gongchengxue/hanfeng-dingyi-yu-butong-leixing/" class="read-more">Read More</a>

阅读文章
Button Decoration iconButton Decoration icon
操作员焊接钢材

焊接质量控制:全面指南

焊接质量控制是一系列旨在确保焊缝完整性并符合既定标准的流程遵循这些步骤,您将能有效预防缺陷,确保每个项目的焊缝都安全可靠。据统计,焊接质量检测市场规模在 2024 年已达到 12 亿美元,并预计将以 8.5% 的复合年增长率在 2033 年增至 25 亿美元。这组数据着实亮眼,对吧?这一增长趋势凸显了质量在机械工程领域的核心地位,毕竟,高质量是提升各应用领域安全与效率的关键。无论是采用目视检查技术,还是运用无损检测策略,许多工程师在发现问题的过程中都面临着重重挑战。本文将带您深入探讨焊接质量标准、缺陷检测方法以及维持高标准的实用工具。您将学到如何将这些知识活学活用到日常工作中,从而取得更优异的成果。让我们一探究竟吧。什么是焊接质量保证?首先,我们来厘清质量保证的核心概念。质量保证(QA)是一系列预防性措施,贯穿于监控和评估的全过程。它旨在从源头上确保焊缝的高品质,就如同设立一道道防线,防患于未然。质量控制(QC)则重在验证,即检验您的焊缝是否符合既定规范。在这一环节,您需要依据明确的标准对生产流程及最终产品进行检查与测试。通过无损检测和目视检查等方法,便能及时发现潜在的缺陷。可以说,QA 与 QC 相辅相成,是确保产品符合焊接质量标准和法规要求的左膀右臂。在真实的商业环境中,无论是压力容器还是结构钢项目,合同中几乎无一例外地会要求遵循相关规范。这些流程正是向客户证明,所交付的产品或服务均达到特定质量标准的有力凭证。倘若忽视这些程序,您的产品或服务将面临巨大风险。在最坏的情况下,劣质焊缝甚至可能引发严重事故或灾难。这样的后果,相信没人愿意承担。技术文件现在,我们将目光转向指导质量工作的关键技术文件。以下是我们将重点关注的几类文件:所有这些文件都必须严格遵守焊接质量标准。它们不仅为审计提供依据,更有助于及早发现和解决问题。焊接程序规范 (WPS)您可以将 WPS 理解为一份针对特定焊接工作的详细”配方”。作为一份正式的技术文件,它为焊工提供了一套明确的操作指令,以确保焊接结果的一致性和高品质。WPS 包含的关键信息:焊接图焊接图是一种工程文件,它直观地标示出制造结构或部件上所有必需焊缝的位置。其主要作用是将正确的 WPS 分配给每一个特定的接头,从而确保焊接参数的准确应用。它通常以技术图纸的形式呈现,将每个需要焊接的位置(如连接处、角焊缝等)的唯一标识符(例如 W-01、W-02)与相应的 WPS(例如 WPS-01)进行匹配。举个例子:当您看到”W-62/WPS-3156″这样的标识时,就意味着位于 W-62 位置的焊缝必须严格按照 WPS-3156 的规范进行焊接。有些图纸可能不会为位置分配独立 ID,因为其位置显而易见,但这并非惯例。焊接图对于管理工作流程和保持一致性至关重要,特别是在涉及大量接头和多种焊接程序的大型或复杂制造项目中。主管用它来跟踪项目进度,焊工则将其作为直接的工作指南。它在工程、生产和检验人员之间建立了一条清晰的沟通渠道,确保各方在制造的程序要求上达成共识。焊接缺陷检测的质量控制从最初的准备工作到最终的检验,每一步都需要确保焊缝的坚固与可靠。为此,我们必须在三个关键阶段进行检查:破坏性检测 vs. 无损检测检验焊缝质量,您主要有两种选择。其一是破坏性测试,但这通常并非首选方案。该方法需要故意破坏一小部分焊缝样品。例如,您可以切下一块样品,在光学设备(如显微镜)下观察其微观结构,或者对其进行拉伸和弯曲测试,以评估其强度和柔韧性。当然,您需要详细记录测量数据,如样品在何种强度下断裂等。这些测试有助于验证焊接工艺的正确性,但代价是会毁坏被测的工件。另一种方法是无损检测(NDT),它能在不损坏焊缝的前提下进行检查。这无疑是理想的解决方案,因为如果焊缝通过了测试,就意味着您无需报废任何零件。无损检测包括多种方法,例如仔细观察焊缝表面寻找问题、使用特殊液体来发现微小裂纹,或是利用声波(超声波检测)或特殊 X 射线(射线照相检测)来探查焊缝内部的隐藏缺陷。接下来,让我们重点了解一下最常用的检测方法。目视检查目视测试之所以被广泛应用,主要得益于其简便性。与其他检测方法相比,它的成本相对低廉,因为它主要依赖于您的时间和专业知识,或者所用设备也相当实惠。这使您能够快速发现表面问题,从而避免因问题发现过晚而导致更昂贵的维修。当然,这种方法也有其局限性。显而易见,执行检查的人员需要经过全面培训,具备扎实的专业知识和良好的视力。此外,其最大的缺点在于只能发现焊缝表面的可见问题。像接头深处的未熔合等内部缺陷很可能会被遗漏。同时,该过程也容易出现人为失误,因此检查员必须仔细记录所有发现。需要使用哪些工具?为了进行专业的目视检查,您需要配备一些专用工具。角焊缝规是主要设备之一。这款多功能工具可以测量角焊缝的焊脚尺寸和焊喉尺寸,还能帮助您检查焊缝的凹度(向内凹陷)和凸度(向外凸出)。以下是其外观,供您参考:在深入了解其他工具之前,请务必牢记:安全第一。在焊接作业时,佩戴带有遮光片的防护镜至关重要,以便安全地观察电弧。以下是您应随时准备的其他一些物品:如果您需要放大焊缝以进行达到微米级分辨率的细节检查,则可能需要显微镜和取印模材料来复制表面并进行分析。顺便一提,复制胶泥在识别气孔或夹渣方面非常有效。不过,这些内容我们稍后会详细讨论。气焊的特定检查项对于高质量的气焊焊缝,也有一套专门的目视检查标准。这是一份完整的清单:一个简单的破坏性测试方法是将上层板材弯曲至对折。如果根部没有正确熔合,接头处就会裂开一条缝。最常见的焊接缺陷然而,焊接过程中难免会出错。可以说,业内没有人敢保证每一次焊接都能一蹴而就,完美无瑕。这些问题通常被称为焊接缺陷或不连续性。找出问题所在是改进技术、在下一次做出更好焊缝的第一步。下面,让我们来看看您在工作中可能遇到的最常见的一些问题。未焊透当焊缝金属未能与接头根部的母材完全熔合时,就会出现这种缺陷。下图可以帮助您更清晰地理解这一概念:如您所见,焊缝仅仅是浮在表面,未能完全将材料连接。这是一个严重的结构性问题。在坡口焊中,当金属在顶部搭接,却在根部留下未焊接的空隙时,就会出现未焊透。未焊透通常可以归咎于不良的装配或技术。以下是一些常见原因:正确地准备接头是避免此类问题的关键一步。良好的基础有助于构建坚固的焊缝,而这一切都始于对焊接术语的深刻理解。咬边当焊接电弧烧损了焊缝边缘(焊趾)的母材时,便会产生咬边。这会在焊道旁的母材上形成一道凹槽。以下是另一个直观的示例:这道凹槽会成为应力集中点,并可能显著削弱接头的强度。您可以通过留意以下情况来预防咬边。首先,如果焊接电流设置过高,会熔化过多的母材。其次,电弧间隙,即焊条与工件之间的距离,如果过长,也容易导致咬边。最后,如果移动速度过快,没有用焊缝金属完全填充弧坑,同样会产生此问题。未熔合未熔合,顾名思义。指焊缝金属未能熔化并与母材融合。新金属只是覆盖在表面,未能与之结合(有时也称为搭接)。这会产生一个薄弱点,极易导致失效。这个问题通常是由一些常见错误引起的:夹渣在诸如焊条电弧焊之类的工艺中,焊条药皮会熔化,形成一层称为焊渣的保护层。夹渣是指这种硬化的化合物被包裹在焊缝金属内部。这些包裹体会形成空隙,从而削弱最终的焊缝强度。通过良好的操作规范,您可以预防大多数夹渣现象。在多道焊中,应正确准备坡口,并在焊接下一道焊缝前彻底清洁焊道。您必须在每道焊缝之间清除所有可见的焊渣。在开始下一步前,务必检查这一点。此外,还要考虑管理您的熔池,让较轻的焊渣浮到表面。最后,尽量避免在焊缝中形成难以清理、可能夹住焊渣的轮廓或形状。气孔气孔在某种程度上与夹渣正好相反。它并非硬化的化合物,而是焊缝金属中含有气体或空洞的小气泡。最终的焊缝可能看起来像一块浮石,这使得它异常脆弱。这些气体来源多样,可能是在冷却的焊缝金属凝固时释放的,或者是在熔池内部发生化学反应形成的。您可以通过控制热量和电弧来避免气孔的产生。标准与法规上述缺陷仅仅是众多待检项目中的一部分。这份清单会因参数不同而变化,这也正是我们需要遵循稳健指南的原因。标准和法规的存在,正是为了简化生产过程中的缺陷验证工作。下面,让我们来看一下指导焊接质量、确保操作安全的核心标准。我们当然会提到最重要的标准制定者:ISO、ASME 等。我感觉我每篇文章都在谈论这些。言归正传,ISO 5817:2023 为钢、镍、钛及其合金的熔焊接头中的缺陷设定了质量等级。它定义了三个等级:您必须根据项目的具体要求(如疲劳或压力载荷)来选择相应的等级。AWS D1.1 涵盖了钢结构的焊接,并详细规定了检查方法,包括超声波和射线照相等无损检测技术。它能帮助您及早发现表面及内部问题。… <a href="https://www.plastiform.info/zh/blog/zhiliangbaozheng/han-jie-pin-zhi-kong-zhi-quan-mian-zhi-nan/" class="read-more">Read More</a>

阅读文章
Button Decoration iconButton Decoration icon
通过静水压力试验的管道

静水压测试:2025年终极指南

静水压试验是工程领域中的一种无损质量控制方法,用于验证压力容器、管道及其他类似系统的结构完整性和密封性。该试验的原理是:用不可压缩的液体(通常是水)将组件完全填充,然后对其施加受控的内部压力,该压力通常是其最大允许工作压力的1.25至1.5倍。听起来很简单。但精彩之处才刚刚开始。静水压试验是验证系统强度和性能的可靠手段。它不仅结果可测量、可重复,而且安全性高。事实上,在保障管道网络完整性方面,它被公认为比气压试验更安全的选择。想象一下按压一把塑料尺:您会看到它弯曲。这是一个基础的弯曲测试。静水压试验的原理与此类似:由泵施加压力,使受测部件发生形变,再由测量仪器精确记录下这些变化。什么是静水压试验?静水压试验是一种直观有效的方法,用于证明承压组件能够在预期负载下正常工作且无任何泄漏。原理是什么?其原理在于:使用液体填充组件,并将其加压至试验标准所规定的压力值,以便在投入使用前或改造后,验证其强度和密封性。理论上,这个过程非常简单。操作流程看似简单:仅需用液体(通常是洁净水)填充整个系统,排出内部残留的空气,然后通过静水压试验泵将系统加压至目标压力。这个目标压力因所适用的标准和设备类型而异。它是如何工作的?测试时,一个被称为“静水压试验泵”的加压单元会将液体注入待测管道或测试台中。压力通过该泵以渐进、受控的速率逐步升高。一旦达到目标压力,便会关闭阀门将泵隔离,仅在必要时进行微量补压。加压过程是分阶段进行的(通常分为25%、50%、90%和100%额定压力这几个阶段),每个阶段都会暂停,以便检查是否存在泄漏。操作阀门时必须缓慢,以避免产生水锤效应。在规定的保压时间内(通常为10至60分钟),压力必须保持稳定。在此期间,使用近期校准过的压力表至关重要,其量程范围应确保测试压力值处于表盘中间区域,以便读数更为精确。同时,还需记录压力和温度的变化。任何压力的波动都必须结合温度变化进行综合分析。如果没有发现泄漏,且压力在标准允许的范围内保持稳定,则试验通过。该方法采用液体而非压缩气体,由于液体几乎不可压缩,其内在安全性更高。但请注意,零风险并不存在:一旦发生故障,后果可能相当严重,因此必须划定安全区域并遵循严格的试验规程。这正是静水压试验比气压试验更安全,并被优先采用的原因。当管道在液体压力下破裂时,其储存的能量释放过程远比压缩空气缓慢得多,后者一旦失控可能引发剧烈爆炸。正是这一关键的安全优势,使得静水压试验成为大多数关键应用的首选方法。静水压试验在哪些领域使用?静水压试验广泛应用于众多行业和场景:其中,最常应用该试验的行业包括:这些行业都依赖静水压试验来确保其系统能够安全承受运行过程中遇到的各种压力。总而言之,这是一种在设备投运前或改造后,用以验证其强度和密封性的通用且低风险方法。半自动静水压动力单元的主要组件半自动静水压动力单元是许多测试设施中的核心标准设备。它能够提供受控的压力和稳定的升压速率,并集成了安全装置,从而保障了日常测试的可靠性。下面,让我们深入了解其关键组件及其工作原理。双级(双速)泵配置该系统的核心在于其双级(双速)泵配置。该配置结合了高流量的填充级和高压级:为什么要采用这种两级配置?旨在填充时追求速度,在加压时确保精度。一旦达到切换压力,动力单元便会自动从填充级切换到高压级,有效避免压力骤增;同时,止回阀可防止级间回流。所谓“半自动”,是指操作员只需设定目标压力和升压速率,然后启动循环即可。之后,控制器会自动管理升压过程,在达到设定阈值时停止,并记录数据。一旦超出限制,系统便会触发警报(或紧急停机)。这种双级配置既节省了时间,又在加压阶段提供了精确的控制。操作员通常非常青睐这种速度与精度的完美平衡,它使得设备高效且易于上手。电机与电源泵由一台交流(AC)电机驱动。典型技术参数:对于小型单相设备,安装通常是即插即用的,仅需正确接地即可。而较大型的设备则可能需要专用断路器和三相电源,并须由持证电工进行安装验证。集管与超压保护装置液体流量由一个集管统一管理,该集管上集成了两个关键的保护装置:您可以将安全阀想象成一位警惕的守护者,而将泄放/排空阀看作一支快速反应部队,时刻准备着瞬间卸压。它们共同为机器、待测系统及组件本身提供双重保护。储液罐与监控储液罐用于储存足量的液体,以确保在重复测试期间系统的稳定运行。设备必须配备清晰的液位和温度指示器,以及吸入口滤网和回流过滤器,以保证液体的清洁度,这一点至关重要。在开始测试前,只需快速检查一眼液位计和压力表即可。推荐使用洁净水作为测试液体。根据具体行业和受测组件的污染风险,有时也会在水中添加防锈剂、除氧剂或防冻乙二醇混合物。测量显示与仪表压力数据显示在一个由电池供电的数字指示器上。它将压力传感器的信号转换为清晰可读的数值。集成在动力单元中的压力传感器负责测量压力,而显示单元则以数字方式将其呈现出来。电池供电的设计无需连接市电,对于车间内的移动设备或临时的现场测试而言,这使得该系统尤为便捷。移动性与集成动力单元通常以独立单元的形式提供。它可以安装在脚轮或手推车上,以便在不同的测试站之间轻松移动。这种灵活性看似一个微不足道的细节,却极大地改善了测试团队的日常工作效率。升压速率控制在静水压试验中,对升压速率的控制与最终达到的最大压力同等重要。流量控制阀用于控制系统达到测试压力的速度,并在整个保压阶段保持此速率恒定。为什么这很重要?因为过快的升压速率可能引发水锤效应、损坏密封件,甚至导致测试结果失真。受控的升压可避免压力骤增,从而确保保压阶段读数的可靠性。安全性与可靠性两个关键的安全装置确保了测试过程的可靠性:一个是用于防止超压的安全阀(PRV),另一个是用于在必要时快速释放测试压力的泄放/排空阀。它们共同保护着系统、待测组件、压力表,以及最重要的——现场人员。这种保护不仅关乎设备成本,更能避免测试失败、返工以及数据不可靠等问题。一个稳定的静水压回路同样有助于控制系统发热。大容量的储液罐有助于吸收热量,而泵的尺寸设计能确保系统即使在长时间或重复测试中也能保持在安全的温度范围内。温度指示器提供的早期预警,能让操作员在性能可能出现偏差前及时调整测试条件。手动、半自动和全自动配置的选择静水压试验台主要有三种控制级别:每种配置都有其存在的价值。手动型适合小批量或需要现场移动性的需求。半自动型在操控性和简便性之间取得了极佳的平衡。全自动型则专为大批量或高度注重合规性的操作而设计。如何选择取决于您的具体应用,但所有选项都是可行的。安装、使用与维护准备一个动力单元并不复杂,但有几个步骤至关重要。安装检查清单以下是在开始测试前需要检查的要点清单:确保操作安全设备应始终放置在平坦稳定的表面上,以避免在使用过程中振动或倾倒。每次测试前,请检查指示器上的液位和温度。如果液体出现泡沫,说明回路中有空气,在继续之前必须排除这一问题。在不连接待测组件的情况下进行一次快速空载测试,可以确认快速填充和升压速率控制功能是否正常。每次测试结束后,应使用泄放/排空阀缓慢释放压力,切勿通过松开接头来泄压。日常维护日常维护您的设备很简单,却能带来巨大的不同。保持工作液清洁,一旦出现污染迹象立即更换,并在使用前务必检查液位。当使用水作为管道测试液体时,测试后的妥善排水和处理亦是安全规范的一部分。快速清洁接头可防止污垢进入系统,而监测液位和温度指示器则有助于预判工况的任何变化。阀门和密封件应每隔几周检查一次,建议常备一些基本备件以应对泄漏或磨损。重要规格参数不存在一种适用于所有静水压动力单元的通用配置。关键在于根据任务调整规格。在实验室环境中,几百巴的压力、小型电机和储液罐可能就已足够。而对于管道等大型系统,您将需要更大容量的泵、外部水箱或水罐车的接入,以及更强劲的电源来处理所需的巨大体积。设计细节亦是如此。双级泵配置兼顾了速度和控制,而安全阀(与泄放/排空阀配合使用)无论系统大小都是必不可少的。显示选项从简单的数字屏幕到完整的数据记录不等,具体取决于报告要求的严格程度。请不要将这些规格参数视为一成不变。应将它们视为可根据规模、应用类型和环境进行调整的变量。归根结底,工程的本质就是为解决特定问题做出正确的选择。静水压试验的类型这类试验通常追求两个主要目标:强度和密封性。强度测试会将系统压力提升至其正常工作压力之上,通常高出约1.5倍,以证明其能够安全承受极端工况。其目的并非将系统推向破坏,而是为了证明材料或组件在负载下不会变形、开裂或爆裂。而密封性测试则侧重于验证密封完整性。一旦系统加压,压力将在恒定水平下保持一段时间,对于小型系统可能仅需30分钟,而对于大型管道或储罐则可能长达24小时。如果压力保持稳定,则试验通过。如果压力下降,则必须定位并修复泄漏。实际上,这两种试验通常相辅相成:先证明强度,再验证密封性。标准与法规静水压试验不仅是良好工程实践的要求,也是遵守法规的必要环节。不同行业依赖特定的标准来定义压力、保压时间和验收标准。例如,ASME B31.3涵盖了工艺管道,API RP 1110适用于液体管道,而ASME锅炉和压力容器规范则规定了压力设备的要求。在全球范围内,ISO标准则有助于协调各国之间的要求。此外还存在许多其他标准。请查阅ASME、API或其他标准制定机构的参考文件以获取更多详情。具体适用哪个标准取决于系统及其所在地区,但目标始终如一:确保试验结果基于坚实的参考框架,做到可靠且一致。在大多数项目中,检查员或客户会要求提供测试报告,甚至完整的数据记录,以验证静水压试验是否按照标准执行。静水压试验 vs. 气压试验一个常见的问题是,为什么在大多数情况下,静水压试验(基于液体)比气压试验(基于气体)更受青睐。答案在于:安全。像水这样的液体几乎不可压缩,这意味着它们在压力下只储存极少的能量。如果发生故障,释放的能量远低于压缩气体。相比之下,气体像弹簧一样被压缩。如果发生破裂,能量会爆炸性地释放,可能摧毁组件、损坏设备并严重伤害附近的操作员。这就是为什么气压试验仅在无法使用液体的特定情况下使用,即便如此,也必须采取强化的安全预防措施。对于几乎所有其他应用,以水为介质的静水压试验因其固有的安全性而成为首选。静水压试验的常见挑战即使使用了合适的设备,在静水压试验期间也可能遇到一些困难。气穴是一个常见问题。如果空气被困在系统内,压力将表现得不可预测,导致测试结果不可靠。更重要的是,如果系统失效,被困的空气可能危险地释放能量。在测试前仔细排气是解决这个问题的关键。另一个挑战是压力漂移。在保压阶段,您可能会注意到压力的缓慢变化。常见原因包括温度变化、接头处的微小泄漏或材料在应力下的蠕变现象。无论原因如何,这都要求进行持续监控。在较长的测试周期中,系统发热也可能成为一个问题。热量主要来自于在高压下工作的泵。稳定的流体回路、高质量的流体和清晰的温度指示器有助于保持试验的可预测性,并在温度偏离正常范围前提前发出警报。结论静水压试验是一种行之有效的方法,用于证明承压设备既坚固又密封。这种方法被广泛应用于石油和天然气、能源生产和化工等众多行业,无论是在设备投运前、维修后还是在定期检查期间。它包括用液体(通常是洁净水)填充待测系统,排尽所有空气,然后以受控的方式将压力增加到标准规定的测试值。带有双级泵的半自动动力单元可以实现快速填充,继而进行精确加压,使整个过程高效而安全。电机、集管、安全阀、泄放阀、储液罐、压力表和过滤器都在压力控制和回路可靠性中扮演着至关重要的角色。升压速率控制可以防止水力冲击,而校准过的仪器则确保了结果的可重复性。静水压试验受到ASME、API和ISO等标准的严格规范,这些标准详细定义了测试压力、保压时间和验收标准。与气压试验相比,静水压试验更安全,因为水储存的能量极少,但它仍然要求设立安全区域和进行仔细的排气操作。每个测试部分都需逐步加压,在规定时间内保持压力稳定,如果没有检测到泄漏并且压力保持在标准规定的限值内,则试验通过。问答为什么水是静水压试验的首选液体?水成本低、易于获取且几乎不可压缩。这意味着如果发生故障,与压缩气体相比,其储存的能量非常少,使得能量释放的剧烈程度大大降低。根据气候条件、材料和项目要求,有时也会在水中添加缓蚀剂或乙二醇。此外,它还有一个优点,即能最大限度地减少对被测组件的污染。在什么情况下会使用气压试验?只有在不能使用水的情况下才会选择气压试验,例如系统事后无法干燥或水会污染系统。由于压缩气体储存大量能量,这些试验的危险性要高得多,需要采取更严格的安全预防措施。测试压力通常比正常工作压力高多少?大多数标准要求测试压力为设计压力或最大允许工作压力的1.25到1.5倍。确切的系数取决于设备类型、所应用的规范以及材料在测试温度下的许用应力。这确保了有足够的安全裕度来证明强度,而不会使系统承受过大的应力。导致测试结果错误最常见的原因是什么?最常见的问题是系统中存在残留空气。残留空气会使压力响应变得不可预测,并可能掩盖真实的泄漏。此外,它还增加了系统中储存的能量,使故障发生时更加危险。在加压前,从系统高点进行仔细排气可以消除这个问题。在试验期间,压力通常会保持多长时间?保压时间因应用而异。小型组件可能只需保持10到30分钟,而长距离管道或大型储罐可能需要8小时、12小时甚至24小时的保压。其目标是确保系统稳定,并给任何潜在的泄漏足够的时间显现出来。通常需要哪些记录?最基本的测试日志会记录随时间变化的压力和温度,并附有任何异常情况的说明。在许多项目中,检查员会要求提供连续的图表记录或数字数据文件。这些记录能够证明试验是按照标准进行的,并为日后的验证提供依据。… <a href="https://www.plastiform.info/zh/blog/zhiliangbaozheng/jing-shui-ya-ce-shi-zhong-ji-zhi-nan/" class="read-more">Read More</a>

阅读文章
Button Decoration iconButton Decoration icon

气压测试:定义、意义与操作流程

气压测试是一种关键的验证手段,用以确保管道、储罐等压力系统能够安全承受其设计工作压力。与静水压测试不同,该方法并非使用水,而是利用空气或惰性气体对系统进行加压。通过这一过程,可以检验出设备是否足够坚固、密封严密,以及能否安全无虞地运行。想象一下给气球充气:如果气球有洞,空气就会泄漏;如果气球太脆弱,它就会爆炸。气压测试的原理与此类似,只不过是应用于管控严格且环境安全的工业场景中。在本文中,我们将深入探讨气压测试的方方面面:从其定义、用途,到与静水压测试的比较,再到其主要的风险与优势。读完本文,您将透彻理解为何它是保障压力系统可靠性与安全性的核心方法。什么是气压测试?气压测试旨在验证管道系统、压力容器以及其他各类气体处理组件的结构完整性。此项测试并非用水填充系统,而是采用压缩空气或氮气等惰性气体。在某些对微小泄漏检测要求极为严苛的情况下,则会选用氦气。测试过程中,系统会逐步加压,直至达到其设计压力,即预期工作条件的100%。有时,为满足特定标准,压力甚至会提升至110%、120%,乃至150%(标准所允许的最高上限)。空气和氮气因其现场易得性和低成本而成为最常用的气体。而氦气则保留用于关键泄漏的检测。其原子尺寸极小,能够渗入其他气体或液体无法探知的微小裂缝。此外,它还与质谱分析技术兼容,后者是高精度密封性测试中常用的技术。整个测试程序遵循一套严格控制的步骤。首先,需要对待测试的管道部分或储罐进行隔离。接着,分阶段注入气体进行加压,在每个保压阶段,操作人员会密切监测任何压力下降或泄漏迹象。测试结束后,再以受控方式对系统进行泄压。如果压力保持稳定,则意味着测试通过:系统密封性良好且结构足够坚固。反之,若压力下降,则表明存在泄漏或结构薄弱点,必须在设备投用前予以修复。具体而言,这项验证能够防止系统在投入运行后发生代价高昂的故障——无论对象是一段管线、一台压缩机的排放管道,还是一座炼油厂的储罐。对于新设备或重新安装的管道,此类测试在投产前都会系统性地执行。为何这是一项强制性程序?任何压力系统在投入使用前,都必须证明其可靠性。这项要求不仅适用于新安装的设备(管道、储罐、工艺管线),也适用于任何经历过维修、改造或重新组装的设备。法规和行业标准明确规定,必须进行此类压力测试。原因很简单:测试旨在确认系统维持压力的能力、焊缝和接头的完好状态,并确保其毫无泄漏。可以把这项测试看作设备的”最终考核”。成功通过测试,即证明系统已具备投用资格,这意味着:当然,这也意味着您的公司将避免因本可规避的重大故障而登上新闻头条——这类故障可能引发环境灾难,甚至造成更严重的后果。那么,压力测试到底验证了什么?首先,它证明系统足够坚固,能够安全承受其工作压力。其次,它验证了焊缝、垫片、阀门和接头的密封性。最后,测试确认整个系统能在其设计限值内运行,且所有连接点都能承受相应载荷。现在,我们来看一个常见问题: 如果一个系统通过了测试,这是否意味着它永远不会泄漏? 答案是否定的。测试通过仅意味着在测试当下,系统符合验收标准。这是一个积极的信号,但绝非终身保证。随着时间的推移,腐蚀、振动或磨损等因素仍可能导致新的缺陷产生。因此,定期测试对于确保设施的长期完整性与安全性而言至关重要。气压测试与静水压测试气压测试和静水压测试均旨在评估系统的完整性,但两者所采用的方法截然不同。区别很简单:静水压测试使用水,而气压测试使用压缩气体。这一根本区别,在风险评估和操作规程上带来了重大影响。受压液体储存的能量微乎其微。相比之下,压缩气体在同等体积和压力下储存的能量则要大得多。这种储存的能量,正是发生故障时危险的根源。例如,在同等体积和压力下,压缩空气或氮气所含的能量可高达水的200倍。正是这种突然释放的能量,使得气压测试在发生破裂时可能具有更大的破坏性。鉴于这种高风险,大多数规程都建议尽可能优先选择静水压测试。因此,气压测试仅保留给那些禁止用水、技术上不可行,或要求更高泄漏检测灵敏度的特定场合。 既然气压测试对泄漏更敏感,为何不总是采用它呢? 答案在于灵敏度与安全性之间的权衡。因其储存能量带来的高风险,以及随之产生的额外安全措施要求,使得静水压测试在绝大多数情况下成为首选方案。何时使用气压测试?在某些情况下,静水压测试根本无法实施,此时气压测试便成为唯一的选择。在石油和天然气行业,在以下几个关键时刻进行气压测试非常普遍:气压测试如何进行由于压缩气体储存着巨大的能量,气压测试必须遵循极其严格的程序。该测试受ASME PCC-2、ASME Section VIII和API 510等标准管辖。这些标准对压力限值、测试时长及许用气体都做出了明确规定,从而确保测试过程既有效又合规。其过程看似简单,但每一步都经过精心设计,旨在将风险降至最低。通常遵循以下步骤:0. 仔细查阅适用的规程ASME的规程通常被用作参考标准。研究与您的应用场景相对应的具体规程至关重要,例如:当然,这只是一个简要概述。有关技术细节,请查阅ASME网站上的官方文件。1. 界定并隔离测试范围第一步是明确界定并隔离待测的系统部分。将阀门置于正确位置,安装盲板或堵头,并检查所有连接点。测试范围应仅限于必要的最小部分,以减少储存的能量,从而限制潜在风险。对测试区域进行最终检查,确认一切均已正确隔离并准备就绪。2. 选择测试介质接下来,必须选择用于测试的气体。选项包括:测试介质的选择取决于其与工艺的兼容性、安全要求以及所需的检测灵敏度等级。3. 受控的加压步骤加压过程是分阶段逐步进行的(例如,分步达到最终测试压力的25%、50%、75%和100%)。在每个压力等级,都会进行保压以检查系统稳定性并进行初步的泄漏排查。这种循序渐进的方法,可以在较低压力下及时发现并修复泄漏,从而防止系统在更高压力下发生突然破裂,确保测试安全。测量仪器(如校准过的压力表、记录仪)将持续监测压力变化。4. 保压与泄漏检测达到最终测试压力后,系统将按照标准或技术规范要求持续保压一段时间。在此期间,需密切监测压力的稳定性;任何压力下降都表明可能存在泄漏。检查人员会采用多种方法和设备来定位泄漏源:所有观测结果都将被详细记录在测试报告中。5. 受控的泄压过程保压阶段结束后,系统将以受控且渐进的方式进行泄压。气体将被排放至安全区域,整个过程需充分考虑噪音、气体扩散和环境影响等因素。安全措施由于气压测试涉及压缩气体,其风险远高于静水压测试。因此,在测试的每一个环节都必须将安全置于首位。总而言之,安全问题不容商榷。从界定范围到最终泄压,每一步都旨在严密控制风险、保障人员安全。气压测试的局限性如前所述,气压测试有其固有的局限性,主要体现在安全方面。行业标准(如ASME PCC-2)强调了三个主要的风险点:简而言之,气压测试行之有效,但并非没有制约。遵守这些限制,才能在不危及安全或损坏设备的前提下,确保测试结果的可靠性。成本、时间与实际考量测试的直接成本主要是所用气体的成本:空气和氮气成本低廉,而氦气更昂贵,但在精细泄漏检测方面性能更佳。然而,主要的成本构成在于人力和设备停机时间,具体取决于准备、隔离及所需安全检查的复杂程度。最终选择取决于所需检测灵敏度、清洁度要求和整体风险管理策略三者间的权衡。由于每个系统的平衡点各不相同,通常需要在项目文档中附上一份书面说明,阐述最终的决策依据。结论气压测试是一种宝贵且久经考验的方法,用以验证压力系统的强度和密封性,尤其是在静水压测试不可行的情况下。通过使用压缩空气或惰性气体,它提供了一种清洁、精确的手段来检测泄漏并确认系统的完整性,同时避免了引入湿气或额外重量的问题。然而,我们绝不能忘记,由于压缩气体中储存的巨大能量,此方法固有的风险远高于静水压测试。这是一项必须谨慎对待的高风险操作。在实践中,行业标准和最佳实践推荐静水压测试作为首选,而气压测试则保留给无法使用水或需要更高检测灵敏度的情况。然而,只要执行得当、准备严谨、监督到位,气压测试同样是一种安全、有效的方法。最佳方法,是在尽量降低风险和不利影响的前提下实现验证目标,同时确保人员安全与系统投用可靠性的方法。问与答为什么气压测试被认为比静水压测试更危险? 因为在同等压力和体积下,压缩气体储存的能量远超液体。一旦组件破裂,这股能量会瞬间猛烈释放,可能造成严重的设备损坏和人员伤害。何时应选择气压测试而非静水压测试?当用水测试不可行或不可接受时,应采用气压测试。例如,在必须保持绝对干燥的系统中,在水的重量会使支撑结构超载的天然气管道中,或在残留水分可能导致污染的高纯度设施中。气压测试通常使用哪些气体?最常见的选择包括空气(最常用)、氮气(当需要避免氧气时)和氦气或氦/氮混合物(当需要以高灵敏度检测非常小的泄漏时)。在气压测试中如何检测泄漏?基础检查可通过听、目视观察以及使用发泡剂(起泡法或肥皂水检漏法)进行。若要达到更高灵敏度,可使用便携式气体探测器、配合质谱分析的示踪气体或超声波泄漏检测仪。具体方法的选择,取决于所需的灵敏度、预算和可用设备。低压总是更安全吗?并非如此。较低的压力确实能减少储存的能量,但系统必须在其标准或设计所规定的压力下进行测试。真正的安全源于对正确程序的严格遵守,而非简单地降低测试压力。静水压测试和气压测试之间的主要权衡点是什么?静水压测试总体上更安全,但可能在水资源管理上耗费更多时间和成本。气压测试则更为洁净,对微小泄漏更敏感,但风险更高,需要采取更严格的安全措施。… <a href="https://www.plastiform.info/zh/blog/zhiliangbaozheng/qiya-ceshi-dingyi-yiyi-yu-caozuo-liucheng/" class="read-more">Read More</a>

阅读文章
Button Decoration iconButton Decoration icon

ISO公制螺纹:一份完整指南

在各类通用应用中,ISO公制螺纹是无疑是最常见的螺纹类型。其简洁的命名体系、清晰的几何形状和通行的标准,确保了零件装配的可靠性与一致性。ISO公制螺纹与主要在北美使用的统一螺纹制 (UTS)(UNC和UNF)有相似之处,因为两者都采用60°的V形轮廓。其主要区别在于,UTS基于英寸,而ISO基于公制,这导致了测量体系的根本不同和零件的无法互换。梯形螺纹(ACME)则以其29°的梯形轮廓,代表了另一类标准化螺纹。它在北美也很普遍,但主要用于动力传输,而非通用装配。ISO标准几乎是全球通用的参考。除北美地区外,您遇到的大多数螺钉都将是ISO螺钉。同时,它在北美的采用率也在不断增加,尤其是在汽车和电子等行业,尽管其普及程度尚不及世界其他地区。什么是ISO标准?它有何用途?当谈及螺钉、螺栓和其他紧固件时,一个根本性的问题是:如何保证它们无论产自何处,都能彼此兼容?答案是:标准化。ISO螺纹正是一套基于公制系统的标准,它精确定义了螺钉或螺栓的形状、角度和尺寸。遵循这套规则,世界各地的制造商便可以生产出相互兼容的零件。例如,一枚德国制造的螺栓,将能完美地拧入一颗日本制造的螺母中,因为两者都遵循相同的标准。当然,前提是两个零件都符合ISO要求,特别是ISO 261和ISO 724标准中规定的尺寸要求,以及ISO 68-1标准中的基本轮廓要求。通过采用ISO螺纹,全球各行各业避免了高昂的返工成本,减少了错误率,并极大地简化了供应链管理。从汽车到航空航天,再到通用产品的制造,都适用相同的规则,而这种一致性就意味着时间和资源的节约。如今,公制螺纹系列已在全球通用螺纹市场中占据主导地位。而这一地位的取得绝非偶然。具体而言,在北美(以统一螺纹标准UTS为主)之外的几乎所有地方,ISO公制螺纹都是通用紧固件的标配。这种主导地位源于早期推动公制体系的国际协议,而数十年的广泛应用,充分证明了这项协议的成功。基本轮廓与几何形状ISO螺纹的形状基于一个简单而对称的V形轮廓。这个“V”形的顶角为60度,这意味着螺纹的两个牙侧以完全相同的角度倾斜。要描述一个螺纹,三个主要尺寸至关重要:为了更好地理解这个概念,可以将螺纹的啮合作用类比为钥匙与锁的配合。钥匙的齿(如同螺栓的螺纹)对应锁芯内部的槽(如同螺母的螺纹)。由于它们的角度和形状完全匹配,因此可以完美贴合。而分隔它们的微小空间,即所谓的“间隙”,由ISO 965标准中定义的公差等级严格控制。这确保了零件在转动时既不会卡涩,也不会出现过大的晃动。高度、截平及实用尺寸理论上,螺纹牙型的高度取决于螺距。这个几何高度 (H) 精确等于螺距的 (√3/2) 倍,约等于螺距的0.866倍。然而在实际应用中,螺纹的牙顶(精确截去H的1/8)和牙底(精确截去H的1/4)都经过了截平处理。这种平坦化的设计使螺纹更坚固、不易损坏且更易于制造。ISO 68-1标准定义了这些要求,并允许外螺纹的牙底可采用圆弧过渡,其最小半径为螺距的0.125倍。经过这些调整后,螺纹的螺纹工作高度为H的5/8,约等于螺距的0.541倍。这个数字很重要,因为它在强度计算和加工公式中都至关重要。在实践中,这个简单的规则可以用来估算攻丝钻头的直径:它约等于大径减去螺距。例如,一个粗牙螺距为1.5毫米的M10螺钉,需要一个直径约8.5毫米的攻丝钻头。然而,对于精密作业,必须查阅ISO 965标准的表格,根据所需的公差等级核对确切尺寸。外螺纹与内螺纹的极限尺寸要正确定义一个螺纹,必须理解适用于螺栓(外螺纹)和螺母(内螺纹)的尺寸极限。这可以解释两种常见情况:首先,测量螺栓的大径会得到一个非常接近其公称直径的值(例如,一个M10螺栓的测量值接近10毫米)。其次,螺母的小径反映了其最小极限,这对应于攻丝前的钻孔直径。中径和常用近似值中径是螺纹几何学中的一个关键概念。它是一个假想圆柱的直径,该圆柱面在轴向剖面中穿过螺纹牙型,且其上的牙宽与槽宽相等。简单来说,它位于螺纹啮合部分的轮廓中点。对于ISO公制螺纹的基本轮廓,可以进行一些有用的近似计算:中径 (d₂) :其中 (D) 是大径,(P) 是螺距。外螺纹内径 (d₃) :这些公式提供了快速估算的方法,无需查阅完整的标准表格。然而,确切的极限值取决于ISO 965标准中定义的公差等级,该标准为不同应用(例如通用外螺纹的6g)规定了允许的间隙和偏差。尽管这些只是近似值,却非常实用。在无法立即获取完整参考数据的情况下,工程师们常常用它们在设计和加工过程中进行快速的强度校核、配合评估或一致性检查。命名:如何解读?ISO公制螺纹的命名总是以字母M开头,表示其公制属性。紧随其后的是以毫米为单位的公称直径。如果螺距不是标准螺距(即“粗牙”),则其数值会在直径后标出,并用连字符(–)或乘号(×)隔开。这两种表示法都很常见且可互换。例如:M8×1.25 或 M8–1.25 都表示一个公称直径为8毫米、螺距为1.25毫米的螺纹。当使用粗牙螺距时,其数值通常会被省略。在这种情况下,单独的M8即表示一个8毫米的螺纹,其螺距为该尺寸下的标准粗牙螺距(即1.25毫米)。如果需要指定螺钉或螺栓的长度,它会出现在另一个分隔符之后,该分隔符同样可以是连字符或乘号。例如:M8×1.25×30 表示直径8毫米,螺距1.25毫米,长度30毫米。在许多产品目录中,当螺距为粗牙时会被省略,因此M8×30的命名很常见。在这种情况下,上下文清楚地表明采用的是粗牙螺距。公差等级与配合在ISO公制螺纹中,公差用于控制螺栓和螺母之间配合的松紧程度(即紧配合或松配合)。这些公差在ISO 965(第1至5部分)标准中定义,该标准确立了相关原则、尺寸极限和特殊情况。当需要指定时,公差会在螺纹命名之后标出。它们由一个数字和一个字母组成:数字表示公差等级,它定义了公差带的宽度(数字越小,公差越紧)。字母表示公差位置,也称为基本偏差。例如,外螺纹使用6g和内螺纹使用6H的组合就非常普遍。这种组合能提供可靠的配合效果,足以满足大多数应用场景的需求。当然,除此之外还有许多其他组合。有些专为更紧或更松的配合而设计,有些考虑了特殊涂层,还有一些则是为特定行业量身定制的。一个重要的特例是热浸镀锌。由于这种涂层会增加螺纹的厚度,标准中包含了特殊的公差等级,用于要镀锌的螺栓以及与之配套的螺母,其尺寸经过了相应调整,以确保镀锌后仍能顺利装配。在这些情况下,表示公差位置的字母会指明尺寸是适用于表面处理之前还是之后。因此,参考标准的相关部分至关重要。优选直径和螺距系列公制螺纹优选尺寸的选择并非随意,而是遵循一套结构化的体系。完整的组合列表在ISO 261标准中给出,而ISO 262标准则定义了一套范围更窄、最为常用的螺钉、螺栓和螺母尺寸。这些数值基于雷纳德数系,这是一个根据舍入的几何级数来设定数值间隔的系统。这种方法确保了尺寸的递进既合乎逻辑又切合实用,避免了不必要的规格重叠。对于每个公称直径,粗牙都是默认选择。粗牙螺纹在拧紧时更容易啮合,更不容易损坏,适用于大多数通用应用。然而,许多直径也提供一到两种细牙选项,甚至还有超细牙选项。这些螺纹专为更特定的应用而设。 既然粗牙螺纹更简单、更坚固,为什么还要选择细牙螺纹呢? 三个主要原因解释了它们的使用:按尺寸的具体示例通过一些具体的尺寸示例,可以更好地说明该系统的工作原理。这一趋势表明,当公称直径增加时,粗牙螺距也随之增加。较大直径的紧固件需要更深的螺纹,以确保足够的强度和抓持力。在尺寸范围的另一端,非常小的直径则使用小于一毫米的螺距。例如:在所有情况下,其目标都是在强度、啮合深度和制造便利性之间寻求最佳平衡。粗牙螺纹是通用标准,而当特定的设计需求(如抗振性或薄壁)使细牙和超细牙螺纹成为更优选择时,则应选择后者。以下是完整的规格表: 公制螺纹系列规格 螺纹尺寸 外径 (mm) 内径 (mm) 螺距 (mm) 中径 (mm) 底孔直径… <a href="https://www.plastiform.info/zh/blog/gongchengxue/iso-gongzhi-luowen-yifen-wanzheng-zhinan/" class="read-more">Read More</a>

阅读文章
Button Decoration iconButton Decoration icon
螺栓螺距示意图

螺纹节距 – 定义与图表

螺纹节距是紧固件上相邻螺纹之间的距离。在英制紧固件中,它以每英寸螺纹数 (TPI) 来衡量;而在公制紧固件中,则以螺纹之间的毫米距离来计算。在本文中,我们将深入探讨螺纹节距的含义、测量方法及其在精密机械领域中的重要性。我们还将为您提供常见螺纹系列的详细图表,助您快速查找所需规格。什么是螺纹节距?定义在英制系统中,螺纹节距以每英寸螺纹数 (TPI)来表示。一个标有”1/2-13″的螺栓,即表示其每英寸长度上有 13 圈螺纹。在公制系统中,节距指的是螺纹之间的距离(以毫米为单位)。例如,一个 M10 × 1.5 的螺栓,其螺纹之间的距离为 1.5 毫米。在公制中,节距值越小,螺纹越细密;反之,节距值越大,螺纹则越粗犷。在给定长度内,粗牙螺纹的圈数较少,而细牙螺纹则更为密集。正是这个看似简单的参数,决定了紧固件的固定强度、装配的便捷性,甚至其在振动环境下的耐用性。螺纹节距影响着:螺纹基础:节距、TPI 和直径当您仔细观察一根螺杆时,会注意到两个关键的尺寸参数:这两个数值只是从不同角度描述了同一种几何特征。在数学上,您可以使用以下公式进行换算:这是因为:第三个重要尺寸是小径(牙底到牙底的距离),因为它决定了实际承载负荷的金属量。在图表中,您常会看到一个名为拉伸应力区的派生值,记为:工程师们常使用简单的轴向应力公式,例如:其中 F 代表施加的拉伸力。请记住这三个关键特性:大径、节距/TPI 和拉伸应力区。您之后会看到的每一个图表,都只是将这些参数以清晰的格式呈现出来而已。以下示意图可以帮助您直观地理解这些概念:探索螺纹系列:类型与特性螺纹系列是按直径和节距组合而成的标准分类,每个系列都具有独特的性能,适用于特定的应用场景。这些系列通过特定直径对应的 TPI 或节距来区分,主要包括粗牙、细牙、8 牙和公制等不同类型。了解它们的区别有助于您为项目选择合适的紧固件,从而避免错扣或脱扣等问题。粗牙螺纹系列 (UNC/UNRC)统一国家标准粗牙螺纹 (UNC)是北美地区最通用的螺纹标准。它以坚固耐用和易于装配而著称。其部分特性如下:但它也有一个需要注意的权衡:与相同直径的细牙螺纹相比,其拉伸应力区略小。规格图表: 粗牙螺纹系列 – UNC 公称尺寸和每英寸螺纹数 基本节径 (英寸) 小径截面积 (平方英寸) 拉伸应力区 (平方英寸) 3/8 – 16 0.3344 0.0678 0.0775 7/16 – 14 0.3911 0.0933 0.1063 1/2 – 13 0.4500 0.1257 0.1419 9/16… <a href="https://www.plastiform.info/zh/blog/gongchengxue/luo-wen-jie-ju-ding-yi-yu-tu-biao/" class="read-more">Read More</a>

阅读文章
Button Decoration iconButton Decoration icon

ACME螺纹——完整指南

Acme螺纹在各类日常机械中极为普遍,您会在各种机器上看到它的身影。然而,工程蓝图上那个独特的29°牙侧角为何如此统一?要找到确切的答案并非易事。简单来说,这种几何形状并非偶然,而是一个精心设计的折衷方案,它在结构强度、制造简易性与长期耐用性之间取得了绝佳的平衡。这种设计的性能一直优于许多其他的动力传动螺纹。具体来说,29°的角度造就了宽阔平坦的螺纹牙侧。其精妙之处在于,这种设计能够均匀分布载荷,从而显著减少磨损,尤其是在重载工况下。这一特性使其成为线性传动应用的理想之选。它能确保连接件承受极端应力而不会过早失效。在设计或排查螺纹系统故障时,理解这些基本原理将大有裨益。1分钟了解Acme螺纹Acme螺纹看起来平平无奇,它由两个倾斜29°的牙侧以及平坦的牙顶和牙底构成。这是一张示意图:其设计的每个细节都目标明确:这些特点的结合,使其轮廓强度比被其取代的矩形螺纹高出约25%,同时加工或滚压成形的速度也快得多。问世一个世纪后,《机械手册》依然将其誉为动力传动螺纹的最佳通用选择。这一赞誉充分说明,其设计的简洁与高效使其至今仍是行业首选。它既高度可靠,又广为人知。三种主要变体所有Acme螺纹都共享相同的29°牙侧角。但其巧妙之处在于:它并非“一刀切”的设计。实际上,Acme螺纹有多种变体,每一种都为特定任务而生。通用型(GP)是日常应用的主力型号。它有几种“配合等级”(如2G、3G或4G),这意味着其制造标准旨在确保一致的性能与便捷的互换性。短齿Acme螺纹的螺纹高度较矮,对于壁薄或轮毂较短、无法容纳全齿深螺纹的零件来说,是绝佳的选择。最后,定心Acme螺纹在大径处设计有更紧密的配合,以防止长螺杆在受压时出现晃动或发生“擦伤”(一种磨损形式)。这一切意味着:无论您是在设计显微镜的对焦机构、强力台钳的钳口,还是小型机器人的升降臂这类精密装置,这三种主要类型几乎都能涵盖您在实际应用中遇到的所有情况(95%甚至更多)。这些变体为工程师提供了极大的灵活性,让他们能够根据可用空间、预期载荷等因素,为具体项目选择最合适的螺纹类型。关键在于为具体工况选择最合适的螺纹!矩形螺纹,我们为何弃用它?矩形螺纹曾因其极低的滑动摩擦而在动力传动领域独占鳌头,但其缺点也同样显著。其加工速度慢,对刀具磨损严重,而且脆弱的直角尖角极易损坏。简而言之:它维护困难,且需要更严格的工艺控制。当Acme螺纹设计于19世纪90年代末问世时,它以相似的效率和更短的生产周期,迅速崭露头角。现代滚压生产线能在数分钟内成形一米长的Acme螺纹。对于传统的矩形螺纹轮廓而言,这种速度堪称天方夜谭,因为其锐利的90°尖角使得材料在成形过程中极易开裂。这一转变成为了制造效率的一次重大飞跃,使Acme螺纹在需要兼顾耐用性与生产速度的应用中,成为了当之无愧的首选。“高效”究竟有多高效?螺纹的效率因设计和工况而异,但相关研究已给出了明确的基准。ASME的一项研究表明,润滑良好的Acme螺纹可达到40-50%的机械效率。矩形螺纹的效率或许会高出几个百分点,但这却是以牺牲耐用性为代价的。对于大多数设计团队而言,更高的安全裕度和更简便的制造工艺,其价值远超于追求那微不足道的效率提升。可以说,这种权衡恰恰凸显了Acme螺纹为何能成为一项实用标准的原因——它优先考虑的是整体性能,而非某个特定指标的微小改进。切削与滚压根据生产规模,螺纹有不同的制造方法。在切削和滚压之间如何选择,标准非常明确。对于单个原型,通常采用切削工艺。但若要进行成百上千件的批量生产,滚压的效率则要高得多。滚压工艺的优势十分显著。这种冷加工工艺能够硬化螺纹表面,使其疲劳寿命延长一倍!此外,由于滚压成形不产生切屑,因此完全没有毛刺污染表面的风险。螺纹牙侧也会变得光滑而光亮,无需任何额外处理即可获得更低的表面粗糙度(Ra)。这一切都意味着,滚压成形的Acme螺纹通常可以承受数百万次循环,才会开始出现影响性能的明显磨损或间隙。因此,滚压工艺带来的好处远不止是提高强度。它还显著改善了螺纹的表面质量,使其成为要求性能高度一致的大批量制造的理想工艺。Acme螺纹变体与标准您可能会好奇,如此多样的Acme螺纹是如何保持一致性的。答案就在于特定的行业标准。其中最重要的几个标准包括:说到通用性,我可是认真的。得益于其坚固的轮廓和灵活的制造工艺,ACME螺纹拥有广泛的尺寸和规格。螺距(P)螺距是相邻螺纹牙型上对应点之间的轴向距离,即每英寸螺纹数(TPI)的倒数。标准范围:从每英寸32牙(TPI)到2 TPI(作为参考,这对应于0.5毫米到12.7毫米的范围)。大螺距(如2 TPI)意味着螺杆每转动一圈,螺纹移动的距离更长。它能承受更重的载荷,但需要更大的扭矩来转动。-> 常见于重型机械。小螺距(如32 TPI)能以极高的精度实现微小移动。它更容易转动(在相同载荷下扭矩需求更小),但整体线性行程较慢。-> 常见于精密调节系统。大径(D)大径是螺纹的最大直径,在牙顶处测量。对于外螺纹,这就是其公称直径。标准范围(市售):从1/16英寸到7英寸(作为参考,这对应于1.6毫米到178毫米的范围)。它直接影响螺纹的承载能力以及螺杆螺母系统的整体物理尺寸。通常,直径越大,承载能力也越强。螺纹头数(多头)这指的是螺杆上独立螺旋线的数量。区分螺距(P)(相邻螺纹间的距离)和导程(L)(螺纹旋转一整圈后前进的实际距离)至关重要。它们的关系很简单:导程等于螺距乘以头数,即 L = P x N。使用多头螺纹的主要好处是实现每转更快的线性移动。即使单个螺纹的尺寸(螺距)不变,增加头数也能增大螺杆每次转动前进的距离。关键是,这种速度的提升并不会削弱单个螺纹或减少其啮合,使多头设计成为需要高速线性运动的应用的理想选择。Acme与ISO梯形螺纹不同地区使用不同的螺纹标准。然而,将它们混用会引发严重的兼容性问题。北美偏爱Acme螺纹,而欧洲则倾向于使用30°的ISO梯形螺纹(DIN 103)。两者的性能相似。但是!Acme和ISO梯形螺纹完全不兼容,无法正确啮合。主要区别关键区别在于它们的牙侧角:如果试图将Acme外螺纹与ISO梯形内螺纹配合(反之亦然),这1°的角度差异将导致严重后果。这种角度差异导致螺纹牙侧几乎无法形成正常的承载接触。相反,接触点会集中在极小的不规则区域,或者主要集中在牙顶和牙底。应力集中和不充分的啮合将导致螺纹表面极速磨损。这常常导致擦伤(galling)——一种严重的粘着磨损,即一个表面的材料被撕扯并转移到另一个表面,最终导致部件卡死或冷焊。这种错配不可避免地会导致组件的过早失效,使其变得不可靠且具有潜在危险。材料与涂层Acme螺纹组件的性能、寿命和可靠性深受导螺杆、配合螺母的材料以及所用涂层或表面处理工艺的影响。这些选择高度依赖于具体的应用需求和操作环境。常用材料碳钢是一种经济实惠的选择,为通用应用提供了良好的强度和机械性能,适用于对基本承载能力和成本有主要考量的非极端环境。合金钢,如4140或8620,在经过热处理后,可提供显著增强的强度、韧性和抗疲劳性,是涉及高静载或动载、冲击或需要优越耐磨性的严苛应用的理想之选。不锈钢具有优异的耐腐蚀性和卫生性能,是暴露于潮湿、化学品或盐水环境的理想选择,也适用于食品加工、制药和医疗等对防锈、清洁和防污染有严格要求的行业。青铜或黄铜通常用于制造与钢制螺杆配对的螺母,具有良好的自润滑性和出色的耐磨性。表面涂层与处理这些工艺应用于螺纹表面,主要通过减少摩擦和提高耐磨性来增强特定性能。渗氮是一种热处理工艺,将氮扩散到钢的表层,形成一个极其坚硬的外壳。该工艺能显著提高表面硬度、耐磨性、疲劳强度和耐腐蚀性。磷酸盐涂层是一种化学转化膜,可在表面形成多孔的结晶层。它们提供优异的耐腐蚀性,并能作为后续润滑剂的良好基底。PTFE(聚四氟乙烯)薄膜是在螺纹表面涂覆一层薄的低摩擦塑料。这用于减少摩擦,提供干式润滑并增强耐磨性,在传统润滑剂不适用的场合非常有用。发黑处理是一种产生黑色表面的涂层。它主要提供轻微的耐腐蚀性,有时用于美观,但它也可以吸附油以改善润滑。Acme螺纹的质量控制与维护要确保螺纹经久耐用且正常工作,从生产到日常使用都必须密切关注。如果忽略这些步骤,您可能会面临各种问题和不必要的成本。五项设计要点好的设计对于ACME螺纹发挥最佳性能、延长使用寿命至关重要。在设计过程中,有五个关键点常常被忽略,但它们对于预防常见问题至关重要:螺母长度:螺母与螺杆的啮合长度应至少为螺杆直径的两倍。这能确保有足够的接触面来均匀分布载荷,防止螺纹过快磨损。润滑槽:如果一个螺纹的往复行程超过其自身直径的20倍,就需要设置专门的润滑槽。这些槽有助于将润滑剂均匀分布到整个螺纹上,保持冷却和顺畅运行。失稳校核(柱屈曲):对于受压的长细螺杆,您绝对必须校核它是否会像面条一样弯曲。这就是所谓的柱屈曲,一条基本的工程学原理:如果螺杆相对于其承受的力而言过长过细,它就会弯曲。热膨胀:长螺杆的尺寸会随温度变化而伸缩。好的设计需要为这种“呼吸”效应预留空间,以防螺杆在升温或降温时卡住或受压。应力限制:在最大载荷下,螺纹上的拉伸或压缩应力应低于材料屈服强度的30%。这能确保螺纹在压力下保持坚固,不会发生永久变形。简单的维护技巧保持Acme螺纹的良好状态非常简单,但这对其使用寿命有巨大影响。最重要的是保持润滑。定期上油对于减少摩擦和磨损至关重要。其次,始终保持螺纹清洁,远离金属屑和污垢。这些微小颗粒会像砂纸一样迅速磨损螺纹。您还必须定期检查螺纹几何形状和尺寸随时间的变化。在严苛环境中,尺寸控制和粗糙度控制至关重要。结论让我们总结一下。至此,您应该清楚了解为何ACME螺纹至今仍是机械设计中至关重要的一环,在各类应用中都能找到它的身影。它们是机械动力传输和线性运动系统的理想选择。这些螺纹灵活、可靠,能出色地完成任务。其29°的牙侧角、平坦的牙顶和牙底实现了巧妙的平衡,使其在分散载荷、抵抗冲击和易于加工方面表现卓越。这不是一个随意的设计选择,而是一个巧妙的解决方案,使其强度比之前的矩形螺纹高出约25%。我们介绍了它的不同类型:这几乎涵盖了您可能遇到的所有情况。润滑后,其效率约为40-50%。研究表明,与强度和制造便利性的巨大提升相比,效率上的微小差异是值得的。材料选择和涂层使其更加高效和多功能,总能满足您的需求。尽管机器不断革新、日益智能,但Acme螺纹背后的核心理念依然稳固,证明了巧妙而简单的解决方案往往比新发明更经得起时间的考验。常见问题为什么ACME螺纹在制造方面优于矩形螺纹?Acme螺纹在生产中脱颖而出,因为其29°的牙侧角更易于使用标准刀具切削。相比之下,矩形螺纹锋利的90°角不仅切削缓慢,而且会迅速磨损刀具。采用ACME规格,您可以在几分钟内制造出数米长的螺纹,滚压工艺甚至还能硬化其表面。而对于矩形螺纹,材料很容易因其尖角而在成形过程中开裂,因此无法实现这样的生产效率。ACME与API螺纹相比如何?简单来说,ACME螺纹采用梯形轮廓,坚固耐用,是机械动力传输和线性运动系统的理想选择。相比之下,API螺纹则专为石油和天然气管道设计,旨在高压下提供防泄漏的密封连接。对于空间受限的设计,哪种ACME变体最好?对于狭窄空间,短齿Acme螺纹是最佳选择。其较短的螺纹高度意味着它不会削弱薄壁部件或短轮毂的强度。它保留了29°角的核心强度,但深度较小,因此您可以在不增加体积的情况下获得可靠性。与切削相比,滚压如何提高Acme螺纹的耐用性?滚压通过压实金属来硬化材料,这能收紧其微观结构,从而使螺纹的疲劳寿命延长一倍。它还能使螺纹牙侧非常光滑,没有任何金属屑或粗糙边缘,这意味着长期磨损更少。虽然切削螺纹适合原型制作,但在需要承受多次循环的应用中,其寿命无法与滚压螺纹相媲美。滚压螺纹通常可以使用数百万次才会出现问题。Acme螺纹可以与ISO梯形螺纹互换使用吗?不,绝对不能。尽管它们看起来相似,但无法配合。关键在于它们牙侧角存在微小的1°差异(ACME为29°,ISO为30°)。这种错配意味着螺纹无法正确接触,很快就会导致其卡死和失效。为避免在国际项目中出现代价高昂的问题,请始终遵循正确的地区标准——北美使用Acme,欧洲使用ISO。… <a href="https://www.plastiform.info/zh/blog/gongchengxue/acme/" class="read-more">Read More</a>

阅读文章
Button Decoration iconButton Decoration icon

API 螺纹标准:2025年权威指南

您是否曾想过,美国石油学会(API)的规范为何会应运而生?请想象这样一个场景:一根巨型钢管深潜入海床,在地下蜿蜒数公里,最终将高压油气源源不断地输送至地表。在这段不可思议的旅程中,成千上万个螺纹接头将所有部件紧密地连接在一起。现在,设想其中一个螺纹的牙侧出现了一道微小的裂缝。届时,需要做的绝非更换一个零件那么简单。您很可能会在第二天的头条新闻中读到这起价值数百万美元的事故,以及它所带来的灾难性环境后果。正是这种巨大的风险,促使 API 标准以极其严谨的科学态度来对待螺纹技术。在本指南中,我们将:一分钟了解 API 螺纹自 1919 年成立以来,美国石油学会(API)一直是石油和天然气制造业的权威机构,负责制定、完善并维护一套旨在确保全球安全和效率的核心准则。其核心便是API 5B 规范,其中详细规定了套管和油管的精密螺纹尺寸。该规范与 API 5CT(用于井套管)和 5L(用于管线管)等管体标准无缝集成。从本质上讲,5B 规范将原始的地质混沌转化为整个行业日常信赖和使用的标准化、优化的几何形状。简而言之,这些规则就像一本通用说明书,保障着每个人的石油钻探作业安全可靠。为何“普通”螺纹无法胜任井下工况统一螺纹或 ISO 螺纹在实验室受控条件下的工作台上可能表现良好,但在深邃的油气井下呢?情况就……井下的载荷工况要严苛、多变得多。其轴向拉伸载荷常常接近甚至挑战管道的屈服强度极限,带来变形或失效的风险。随着钻头旋转,拉压载荷的快速交替循环还会引入疲劳和动态应力。内部压力可飙升至 1000 巴,而硫化氢 (H2S)、二氧化碳等腐蚀性气体的存在,更是雪上加霜,会加速材料的降解。由于地热效应,井内温度可攀升至近 200°C,而外部环境,如海底近乎冰点的海水,会产生剧烈的热梯度,从而引起材料的收缩或膨胀。一旦螺纹接头在这种极端条件下失效,后果将不堪设想。修复工作需要动用专门的打捞工具来回收脱落的部件,启动防喷器进行井控,并将造成长时间的停产,其经济损失可能高达数百万美元。正因如此,行业长期以来一直迫切需要能够承受超高拉伸载荷而不会屈服的专用螺纹。这些螺纹不仅高度专业化,还必须遵循一套极其严格的检验流程,并接受定期的系列检查。三大核心 API 螺纹系列了解了这些背景之后,让我们来深入探究最常用的 API 螺纹类型,以及它们是如何被划分为不同系列的。API 5B 将数十年的试错经验精炼为三种标准螺纹形式。它们是基础标准,而市面上大多数的专有替代方案(例如来自 Tenaris 或 Vallourec 等高端接头供应商的产品)都是在此基础上,通过增加强化密封或扭矩台肩等特性构建而成的。圆螺纹系列(STC、LTC 用于套管 – NUE、EUE 用于油管)这种经典设计采用圆弧形的牙顶和牙底,螺距通常为每英寸 8 或 10 牙,是油田管材 (OCTG) 的经典之选。由于其自钻井早期便已证明的可靠性,它常被称为业内的“元老”。该系列包括两种套管类型:为何这种圆形轮廓至今仍在大量生产?其光滑的曲面轮廓最大限度地减少了应力集中,并且能有效容忍因搬运产生的凹痕或划痕等轻微表面损伤。污垢或钻井泥浆等污染物可以沉积在宽大的牙根处,从而降低了粘扣(因金属间摩擦导致的卡死)的风险。此外,其加工工艺简单、成本低廉,在非极端工况下,它能在保证良好性能的同时,将单个接头的成本控制在较低水平。2. 偏梯形螺纹系列(BTC,用于套管)这是一种巧妙的设计,它结合了在载荷分布上表现卓越的坚固… <a href="https://www.plastiform.info/zh/blog/gongchengxue/api-luo-wen-biao-zhun-2025-nian-quan-wei-zhi-nan/" class="read-more">Read More</a>
