Já alguma vez se perguntou por que foram criadas as especificações do American Petroleum Institute (API)?
Imagine o seguinte:
Um imenso tubo de aço, atravessando o leito marinho e serpenteando por quilómetros sob a terra para trazer petróleo e gás de alta pressão até à superfície.
Ao longo de todo este percurso, milhares de conexões roscadas garantem a integridade de toda a coluna.
Agora, imagine uma única e minúscula fissura no flanco de uma dessas roscas. O problema não se resolveria com a simples substituição de uma peça.
Muito provavelmente, a notícia de um desastre de milhões de euros, com consequências ambientais catastróficas, estamparia as manchetes do dia seguinte.
É precisamente este risco colossal que explica por que as normas API regulamentam as roscas com um rigor científico.
Neste guia, vamos:
- Analisar as principais formas de rosca da norma API 5B
- Explicar por que as roscas mecânicas comuns não resistem às condições extremas dos poços de exploração
- Destacar os ajustes recentes que prolongam a vida útil das roscas em vários anos
- Partilhar uma lista de verificação em quatro passos para o ajudar a escolher e a manter as conexões
Índice
As roscas API num minuto
Desde 1919, o American Petroleum Institute (API) tem sido a autoridade de referência que estabelece, aprimora e mantém um conjunto de normas essenciais para a indústria de petróleo e gás, garantindo a sua segurança e eficiência a nível mundial.
No coração deste sistema está a especificação API 5B, que detalha as roscas precisas para Casing e Tubing.
Esta especificação integra-se perfeitamente com as normas relativas aos corpos dos tubos, como a API 5CT (para Casing de poços) e a API 5L (para pipelines).
A norma 5B estabelece geometrias padronizadas e otimizadas, que são a base de confiança e utilização diária em toda a indústria.
Em suma, estas normas funcionam como um manual universal, garantindo a segurança e a fiabilidade das operações de perfuração para todos os intervenientes do setor.
Porque é que as roscas “comuns” não são uma solução viável
Uma rosca unificada ou ISO pode ser perfeitamente adequada para uma bancada de trabalho em condições controladas, mas no fundo de um poço de petróleo ou gás?
A história é bem diferente…
As condições de serviço são muito mais exigentes e imprevisíveis. Envolvem cargas de tração axial que frequentemente se aproximam ou testam o limite de escoamento do tubo, com risco de deformação ou rutura.
Ocorrem ciclos rápidos de compressão e tração, que induzem fadiga e tensões dinâmicas.
As pressões intensas podem atingir 1.000 bar, muitas vezes agravadas por gases corrosivos como sulfureto de hidrogénio (H2S) ou CO2, que aceleram a degradação dos materiais.
Dentro do poço, as temperaturas podem atingir quase 200 °C devido ao calor geotérmico, enquanto condições extremas, como água do mar próxima do ponto de congelação em ambientes submarinos, criam variações térmicas significativas que podem causar contração ou expansão dos materiais.
A falha de uma conexão roscada nestas condições extremas acarreta problemas graves que todos preferem evitar.
A reparação exige ferramentas de “pesca” especializadas para recuperar os componentes perdidos, a ativação dos preventores de blowout (BOP) para controlar o poço e tempos de inatividade significativos que podem custar milhões em perda de produção.
Isto, para não falar das consequências ecológicas desastrosas que um incidente pode provocar.
É precisamente por isso que a indústria exige, desde há muito, roscas especializadas, capazes de suportar cargas de tração excecionalmente altas sem ceder.
Estas roscas altamente especializadas são também submetidas a um rigoroso processo de inspeção, que envolve uma série de controlos regulares.
As 3 grandes famílias de roscas API
Com o contexto estabelecido, vamos explorar os principais tipos de roscas API e a sua classificação.
A norma API 5B condensa décadas de investigação e desenvolvimento em três tipos de rosca padrão.
Estas servem como normas fundamentais, e a maioria das alternativas proprietárias (oferecidas por fornecedores de conexões premium como a Tenaris ou a Vallourec) baseia-se diretamente nelas, adicionando características específicas como vedações melhoradas ou encostos de binário.
1. A família de roscas redondas (STC, LTC para Casing – NUE, EUE para Tubing)
Este design clássico apresenta cristas e raízes de rosca arredondadas, geralmente com 8 ou 10 fios por polegada, o que o to a a escolha de longa data para tubos para a indústria petrolífera (OCTG).
Por uma questão de simplicidade, usaremos os termos em inglês “Casing” e “Tubing” no resto deste artigo, dado que são a convenção internacional no setor.
É frequentemente considerado um grande clássico, devido à sua fiabilidade comprovada desde os primórdios da perfuração.
Eis os dois tipos de rosca para Casing que esta família inclui:
- Casing de rosca redonda curta (STC) – Utiliza menos fios para uma conexão compacta, ideal em poços com espaço restrito ou ambientes com temperaturas e pressões moderadas.
- Casing de rosca redonda longa (LTC) – Apresenta mais fios para uma maior resistência axial, permitindo suportar cargas mais elevadas sem se desconectar.
Porque é que este perfil arredondado continua, então, a ser produzido em tão grande quantidade?
A sua geometria suave e curva minimiza as concentrações de tensão e to a-o menos sensível a pequenas imperfeições de superfície, como impactos ou riscos resultantes do manuseamento.
Contaminantes como sujidade ou lama de perfuração podem depositar-se nas largas raízes da rosca, o que reduz o risco de gripagem (atrito metal com metal que causa um bloqueio).
Adicionalmente, é simples e económico de fabricar, o que permite manter um baixo custo por conexão, oferecendo um desempenho satisfatório em condições menos extremas.
2. A família de roscas Buttress (BTC para Casing)
Trata-se de uma combinação engenhosa entre uma robusta rosca Acme, que se destaca na distribuição de carga, e uma rosca em V mais angular.
As roscas Buttress são desenhadas de forma que o flanco de carga seja quase vertical (com um ângulo de 3°), enquanto o outro flanco é mais inclinado (cerca de 10°). Este design inteligente permite redirecionar as forças diretamente ao longo do eixo do tubo, o que lhe confere uma resistência mecânica superior.

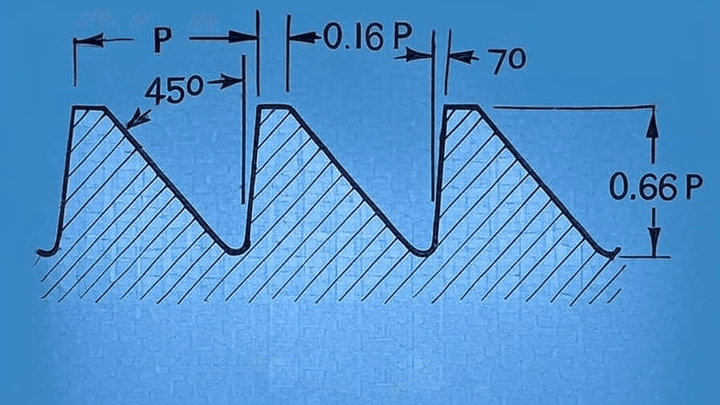

Eis a sua aparência:
Este design to a-a particularmente eficiente em dois aspetos:
Gestão da tração: Comporta-se excecionalmente bem sob tração, atingindo frequentemente a capacidade total de tração do corpo do tubo, o que a to a ideal para poços profundos sujeitos a significativas tensões de tração.
Gestão da pressão: As suas tolerâncias precisas garantem uma vedação metal-metal fiável, necessitando geralmente apenas de uma pequena quantidade de massa lubrificante para ser aprovada nos testes de resistência ao colapso (forças exte as) e à rutura (pressões inte as).
Estas características fazem dela uma opção muito robusta para ambientes exigentes.
3. Família de roscas para Line Pipe e Tubing (LP e EUE)
Esta família foi projetada principalmente para o transporte de hidrocarbonetos através de pipelines ou tubos de produção.
Os seus flancos de rosca são inclinados a 60° e apresenta uma ligeira conicidade de 1/16 de polegada por polegada de comprimento (ou ¾ de polegada por pé).
Esta configuração, em particular a sua conicidade, simplifica a montagem, mesmo no terreno, onde podem ser necessários ajustes.
Conexões Premium (proprietárias)
Para além das normas API básicas, existe outra categoria principal de conexões.
Representando uma parte significativa do mercado, as conexões Premium constituem uma evolução significativa na tecnologia de roscas.
Os fabricantes desenvolvem-nas adicionando características especializadas aos designs básicos da API, como encostos de binário que controlam precisamente o aperto, vedações duplas metal-metal para uma estanqueidade reforçada e conicidades únicas que otimizam o desempenho em condições extremas.
Entre os exemplos mais conhecidos, encontram-se as conexões de empresas como a Hydril, a Tenaris e a VAM.
Embora a API não certifique formalmente estes designs proprietários, são quase sempre submetidos a testes muito rigorosos, semelhantes aos protocolos da API.
Estes testes incluem ciclos repetidos de aparafusamento e desaparafusamento, testes de estanqueidade ao gás e até simulações de flexão em grande escala para garantir que resistirão às condições reais.
Os fabricantes de conexões premium dispõem frequentemente de uma vasta rede de especialistas em manutenção, prontos para auxiliar os clientes nos testes e reparações necessários.
O poder das tolerâncias precisas
Abordemos agora a questão das tolerâncias.
Trata-se das especificações detalhadas que se encontram nos documentos da API. Honestamente, podem parecer, à primeira vista, um pouco restritivas demais: requisitos sobre a variação de passo, erro de passo e batimento radial, entre outros.
Mas existe uma excelente razão para tamanha precisão.
A mais pequena falha de ajuste poderia paralisar as operações, levando a atrasos consideráveis e riscos significativos.
A revisão de 2019 da API 5B aprimorou estes pontos ao restringir os limites no truncamento da crista das roscas para minimizar os pontos de tensão que podem originar fissuras com o tempo.
Tolerâncias rigorosas promovem a consistência, a segurança e a eficiência em toda a indústria, garantindo que as conexões funcionem de forma fiável, mesmo nas aplicações mais exigentes.
Qualificação típica em quatro passos
A qualificação destas conexões premium segue geralmente um processo padrão em quatro passos:
O primeiro passo é a verificação do aparafusamento (make-up check). Este passo consiste em analisar a curva torque-rotação durante o aperto.
Verifica-se também se a massa lubrificante para roscas é distribuída de forma suave e uniforme.
Finalmente, mede-se a “distância de engajamento inicial” (stab distance), que corresponde à distância de inserção do tubo antes de os fios da rosca começarem a engrenar completamente.
Segue-se o ensaio hidrostático.
A conexão é submetida a avaliações de pressão inte a e exte a, por vezes combinadas com um choque térmico para simular mudanças bruscas de temperatura.
O ensaio de carga combinada aplica uma tensão em escala real, bem como forças de flexão projetadas para replicar a severidade dos “doglegs” (curvas acentuadas num poço).
Finalmente, o teste de estanqueidade ao gás utiliza métodos de deteção sensíveis, como a deteção de hélio ou CO₂, visando taxas de fuga que não excedam 10⁻⁵ mbar·L/s.
Mas tenha em mente que só os ensaios em condições reais fornecem uma garantia de desempenho fiável.
Checklist API para engenheiros
Para selecionar a rosca certa para o seu projeto, aqui está uma lista de verificação prática:
- Se as cargas axiais são predominantes, opte por roscas Buttress ou uma alternativa premium com excelência em tração.
- Em ambientes de alta pressão e alta temperatura (HPHT), as conexões premium oferecem um desempenho superior ao das roscas redondas.
- Para um desempenho estanque ao gás sem depender de massa de vedação, procure designs com encostos metal-metal que criam uma vedação direta e fiável.
- Quando prevê que as condições de manuseamento serão severas (por exemplo, numa plataforma de perfuração onde os tubos podem sofrer impactos), as roscas redondas são mais resistentes. A sua forma é intrinsecamente mais durável, sendo, portanto, mais tolerantes ao manuseamento incorreto.
Mas não se iluda.
Mesmo com as roscas mais especializadas, as inspeções continuam a ser cruciais e nunca devem ser negligenciadas.
Mantenha uma vigilância apertada sobre as suas roscas para evitar potenciais catástrofes.
Conclusão
A norma API 5B serve como uma linguagem universal que permite que tubos de diferentes fábricas se conectem perfeitamente e sem problemas.
Cada tipo de rosca, seja redonda, Buttress ou para line pipe, tem a sua aplicação ideal; cabe ao engenheiro selecionar a mais adequada.
É fascinante ver como pequenos ajustes, como o achatamento da crista de uma rosca, podem acrescentar anos à sua vida útil!
Exija sempre dados de qualificação completos e em grande escala em vez de se contentar com um simples certificado, pois são a única prova real de desempenho.
Estes princípios destacam como a atenção ao detalhe na rosca é um fator de sucesso nas operações de petróleo e gás. Se algum ponto levantar dúvidas ou necessitar de esclarecimentos, não hesite em aprofundar a sua pesquisa.
Perguntas Frequentes
Por que as roscas redondas são mais resistentes a riscos?
Essa é uma excelente pergunta que vai ao ce e da engenharia mecânica. A resiliência das roscas redondas baseia-se no princípio da concentração de tensão. Qualquer ângulo agudo ou entalhe num material atua como um ponto onde a tensão se pode acumular intensamente. Quando uma força é aplicada, esse ponto to a-se um iniciador natural para uma fissura. O perfil suave e curvo da rosca redonda elimina esses ângulos agudos. Em vez de concentrar a tensão, distribui-a uniformemente por uma área maior, o que a to a muito mais tolerante a pequenos impactos e riscos, inevitáveis durante o manuseamento numa plataforma de perfuração.
Uma conexão premium é sempre melhor do que uma conexão Buttress?
Essa é uma fonte comum de confusão. A resposta é não: “premium” não significa automaticamente “melhor” para todas as aplicações. É um clássico trade-off de engenharia. Uma conexão premium é projetada para as condições mais extremas — pressões muito altas, altas temperaturas e cargas complexas. Para alcançar esse desempenho, a sua fabricação é più dispendiosa e exige, frequentemente, um manuseamento mais cuidadoso durante o aparafusamento. Para muitos poços onde as cargas são significativas, mas não atingem picos, uma rosca Buttress padrão oferece resistência e capacidade de vedação mais do que suficientes a um custo inferior. A “melhor” escolha é aquela que satisfaz de forma segura e fiável os requisitos específicos do poço, sem recorrer a uma sobre-engenharia dispendiosa e desnecessária.
Qual é a conicidade da rosca API para line pipe?
A rosca padrão API para line pipe utiliza uma conicidade de 1:16. Por outras palavras, por cada 16 polegadas de comprimento ao longo do eixo do tubo, o diâmetro altera-se numa polegada. Isto também é comummente expresso como ¾ de polegada por pé. Esta inclinação suave é crucial, pois guia os fios da rosca durante a montagem e cria um efeito de cunha que, com a massa lubrificante, forma uma junta estanque. Esta conicidade está associada a um ângulo de flanco de 60°, que é o ângulo das faces de cada rosca em V.
O que mudou na norma API 5B (revisão de 2019)?
A revisão de 2019 da API 5B introduziu melhorias muito significativas com o objetivo de aumentar a fiabilidade a longo prazo. As mudanças mais importantes dizem respeito a um maior rigor nas regras relativas ao truncamento da crista da rosca e à variação do passo. O “truncamento da crista da rosca” refere-se ao achatamento da extremidade da rosca. Ao controlar este parâmetro com mais precisão, reduzem-se os pontos de concentração de tensão onde as fissuras por fadiga poderiam iniciar-se. A “variação de passo” garante um espaçamento extremamente constante entre os fios. Qualquer inconsistência pode causar um carregamento desigual. Ao to ar as tolerâncias para estes dois aspetos mais rigorosas, a norma melhora a vida útil à fadiga da conexão, to ando-a mais resistente a cargas cíclicas.
As roscas redondas garantem a estanqueidade ao gás sem massa lubrificante?
Regra geral, não. Uma rosca redonda padrão não é projetada para ser uma vedação estanque ao gás por contacto metal-metal. O seu mecanismo de vedação depende inteiramente da massa lubrificante para roscas, essa pasta especializada aplicada durante o aparafusamento. A massa preenche a fina passagem helicoidal que existe entre as cristas e as raízes das roscas. Embora eficaz para muitos líquidos, não é uma solução fiável para gás de alta pressão. Para uma verdadeira estanqueidade ao gás, é preciso recorrer a conexões Buttress ou, mais comummente, a conexões premium, que incorporam superfícies de vedação metal-metal específicas.
Que especificação abrange o corpo do tubo em si?
A especificação para as próprias roscas, a sua forma, dimensões e tolerâncias, é definida pela API 5B. Em contrapartida, a especificação para o corpo do tubo, que abrange a composição química do aço, as suas propriedades mecânicas (como o limite de escoamento) e o tratamento térmico, é coberta pela API 5CT. Esta última garante que o tubo seja suficientemente forte para a sua missão, enquanto a API 5B garante que as conexões que o unem também estão à altura da tarefa. Elas funcionam em conjunto.
As conexões premium ignoram os testes da API?
De modo algum. Fabricantes de renome de conexões premium não ignoram esses testes; eles usam os protocolos de teste da API como uma referência ou ponto de partida. O seu objetivo é demonstrar que o seu design proprietário não só cumpre, mas que supera significativamente os requisitos de desempenho da API. Eles realizarão os mesmos tipos de testes de aparafusamento, pressão e carga, mas frequentemente em condições ainda mais rigorosas para validar as suas promessas de desempenho melhorado. Portanto, eles seguem de perto os protocolos alinhados com a API, mas com o objetivo de provar que estão um patamar acima do padrão.
