O Ensaio Visual (VT) é o exame das superfícies dos materiais e da qualidade de fabricação, usando o olho humano, frequentemente auxiliado por instrumentos ópticos, para identificar descontinuidades sem danificar o componente.
É o método de ensaio não destrutivo mais fundamental usado na engenharia mecânica hoje.
Eu costumava tratar as verificações visuais como algo secundário. Para mim, “inspeção” significava usar um instrumento como um paquímetro ou um rugosímetro. Eu assumia que olhar para uma peça apenas com meus olhos era algo subjetivo demais para ser útil.
O Ensaio Visual é a primeira linha de defesa no controle de qualidade.
Quando executado corretamente, ele detecta a grande maioria das anomalias na detecção de defeitos superficiais, incluindo corrosão por pites (pitting), corrosão, desalinhamento de junta e contaminação por materiais estranhos.
Em campos exigentes como óleo e gás, aeroespacial e construção estrutural, um ensaio visual devidamente executado é frequentemente a maneira mais econômica de identificar um defeito.
E isso porque você não precisa de uma bateria completa de testes se avistar um elefante na sala, certo?
Neste post, compartilharei exatamente como implementar um programa estruturado de ensaio visual.
Abordaremos os fundamentos da visualização direta e remota, o equipamento que você precisa (desde espelhos simples até microscópios digitais) e os procedimentos necessários para atender aos padrões internacionais. Também discutiremos como documentar suas descobertas para que sejam rastreáveis e prontas para auditoria.
Vamos dar uma olhada mais de perto nesta incrível estratégia de teste!
Índice
O que é Ensaio Visual?
O Ensaio Visual (VT) é um método de ensaio não destrutivo que examina superfícies e componentes de materiais usando observação direta ou instrumentos ópticos para detectar descontinuidades superficiais, trincas, corrosão e defeitos sem danificar a peça. Ele serve como o método de triagem primário em programas de controle de qualidade e END (Ensaios Não Destrutivos) nas indústrias de manufatura, aeroespacial e óleo & gás.
Dentro do campo de garantia da qualidade, classificamos o VT como um método de ensaio não destrutivo (END) porque o processo não altera, estressa ou danifica a peça inspecionada.
Ele é considerado a primeira linha de defesa nos programas de inspeção.
Antes de utilizar equipamentos complexos de radiografia ou ultrassom, você simplesmente olha para a peça para identificar problemas óbvios.
Embora possa parecer muito simples, o Ensaio Visual é um processo rigoroso capaz de detectar uma ampla gama de falhas.
Um inspetor qualificado pode identificar descontinuidades superficiais como trincas ou porosidade, variações dimensionais e anomalias estruturais.
É também o método principal para detectar defeitos de revestimento e erros de montagem antes que causem problemas nas etapas seguintes.
Ensaio Visual Direto
O ensaio visual direto ocorre quando o inspetor pode posicionar seu olho a uma distância específica da superfície de teste.
A maioria das normas, como a ASME Seção V, exige que o olho esteja em um raio de 24 polegadas (600 mm) da superfície, em um ângulo não inferior a 30 graus. Isso garante que você esteja perto o suficiente para realmente ver o defeito, em vez de adivinhar à distância.
Para realizar isso de forma eficaz, você precisa de iluminação adequada.
O padrão da indústria normalmente exige uma intensidade de luz mínima de 1000 lux (aproximadamente equivalente a um escritório bem iluminado ou uma cabine de inspeção especializada).
Embora o “olho nu” seja a ferramenta principal, os inspetores frequentemente usam lentes de aumento (2x–10x), espelhos de inspeção e calibres de solda para verificar a preparação da superfície e as dimensões finais da montagem.
Inspeção Visual Remota
Quando você não consegue acessar fisicamente o componente, como o interior de um tubo de pequeno diâmetro ou um tanque perigoso, utiliza-se a Inspeção Visual Remota (RVI).
Este método baseia-se em instrumentos ópticos ou em um meio intermediário para transmitir imagens da área de teste ao olho do inspetor ou a um display digital.
Na Plastiform, por exemplo, fornecemos produtos dedicados a esta aplicação.
Esta é uma técnica interessante para realizar a verificação de inspeção interna de tubos e inspeção de espaços confinados com segurança.
A RVI moderna baseia-se em múltiplos tipos de medições.
Utilizamos boroscópios de vídeo com pontas articuladas, fibroscópios flexíveis e até rastreadores robóticos ou drones para grandes estruturas.
Estes sistemas devem fornecer alta resolução de imagem e capacidades de gravação.
Esta documentação é vital porque, ao contrário da visualização direta, a RVI muitas vezes requer uma segunda opinião ou comparação histórica para rastrear como um defeito, como corrosão ou padrões de desgaste, evolui ao longo do tempo.
Nota: A iluminação é frequentemente a maior variável na Inspeção Visual Remota. Uma câmera de alta resolução é inútil se a fonte de luz LED integrada projetar sombras que escondam a raiz da solda ou o fundo de uma cavidade.
Por que usamos o Ensaio Visual?
Você pode supor que métodos complexos como raios-X ou ultrassom são a maneira mais precisa de realizar um controle de qualidade.
Mas quando você avista um touro em uma loja de porcelana, não precisa fazer uma bateria completa de testes no touro para saber que há um problema enorme que precisa ser resolvido.
O Ensaio Visual (VT) é, na verdade, a primeira verificação a ser feita em qualquer programa de inspeção.
O motivo é simples: ele oferece resultados imediatos a um custo significativamente menor do que qualquer outra técnica.
Você não precisa de consumíveis especializados caros como penetrantes ou pós magnéticos, e ele funciona de forma eficaz em praticamente todos os materiais, desde aço carbono até termoplásticos.
É um filtro de alta eficiência.
Atua como um método de triagem antes de você empregar métodos de ensaios não destrutivos mais intensivos em capital.
Se você detectar uma trinca visível ou um defeito superficial grave, pode rejeitar a peça imediatamente.
Não faz sentido perder tempo e orçamento configurando um raio-X para um defeito que você já consegue ver a olho nu.
Isso torna todo o fluxo de trabalho de manufatura mais rápido e enxuto.
Outra grande vantagem é que ele é completamente não invasivo.
Você pode realizá-lo durante a fabricação, enquanto um soldador está aplicando um cordão de solda (em processo), ou durante inspeções de parada de rotina. Não requer a evacuação da área para segurança radiológica ou a remoção de revestimentos complexos apenas para obter uma leitura.
É importante lembrar que o Ensaio Visual é altamente dependente do operador.
Embora o equipamento seja simples, os resultados dependem fortemente da experiência do inspetor, da acuidade visual e da qualidade das condições de iluminação.
No entanto, existem limitações que você deve respeitar.
A mais óbvia é o acesso à superfície. Você deve ter uma linha de visão clara para a área de inspeção, seja diretamente ou via ferramentas de inspeção visual remota.
Além disso, o ensaio visual é estritamente limitado a indicações superficiais e próximas à superfície. Ele não pode detectar porosidade interna ou trincas subsuperficiais profundas.
Para esses casos, você sempre precisará mudar para métodos volumétricos.
Equipamento de Ensaio Visual: Ferramentas e Instrumentos Essenciais
Muitas pessoas assumem que o ensaio visual é apenas “olhar para a peça”.
No entanto, resultados de inspeção precisos exigem ferramentas específicas para padronizar como o olho humano percebe o objeto.
Você não pode confiar na luz ambiente ou em estimativas não medidas para encontrar falhas. O equipamento que você escolhe depende muito das restrições de acesso, se você pode tocar a superfície ou precisa ver o interior de um tubo estreito, e dos requisitos de documentação específicos do seu programa de qualidade.
Auxílios Básicos de Inspeção
Para o Ensaio Visual Direto, onde seu olho está próximo à superfície, você precisa de auxílios para verificar a geometria e esclarecer detalhes.
Lupas (normalmente variando de 2x a 10x de aumento) e espelhos de inspeção ajustáveis permitem verificar atrás de reforços ou conferir a limpeza da superfície em locais apertados.
A iluminação é muito importante aqui.
Normas como a ISO 17637 normalmente exigem uma intensidade de luz mínima (iluminância) de 350 lux na superfície de inspeção, embora aplicações críticas seguindo a ASME Seção V frequentemente exijam 1000 lux para garantir a visibilidade ideal do defeito.
Sempre verifique o ângulo da sua fonte de luz. Iluminar uma superfície em um ângulo rasante (5 a 45 graus) ajuda a destacar a textura e trincas ao criar sombras, enquanto a iluminação direta pode ofuscá-las.
Você também precisa de ferramentas mecânicas para quantificar o que vê. Calibradores Cambridge, calibres de solda de filete e escalas lineares convertem uma observação subjetiva (“isso parece profundo”) em uma medição concreta.
Para a detecção de defeitos superficiais, os inspetores frequentemente usam comparadores visuais (placas físicas com valores de rugosidade conhecidos) para confirmar rapidamente a conformidade do acabamento superficial.
Instrumentos Ópticos
Quando você não consegue posicionar seu olho a menos de 600 mm da superfície de teste, utiliza ferramentas de Inspeção Visual Remota (RVI).
A ferramenta mais comum aqui é o boroscópio.
Um boroscópio rígido usa uma série de lentes de vidro para transmitir a imagem. Escopos rígidos oferecem a maior clareza de imagem, mas são limitados ao acesso em linha reta.
Se o caminho para a área de inspeção não for linear, você deve usar um fibroscópio flexível ou um boroscópio de vídeo.
Os boroscópios de vídeo modernos possuem um chip de câmera na ponta e exibem a imagem em uma tela portátil. Estes são poderosos porque frequentemente incluem capacidades de medição estéreo.
Isso permite medir o comprimento e a profundidade de uma trinca diretamente na tela usando cursores, fornecendo dados imediatos para o seu relatório de medição sem a necessidade de acessar a peça fisicamente.
Sistemas Avançados de RVI
Para ativos de larga escala ou ambientes perigosos, os escopos manuais são insuficientes.
Rastreadores robóticos são usados para percorrer longas tubulações, transportando câmeras e sensores para detectar corrosão ou bloqueios.
Nos setores aeroespacial e de energia, os drones de inspeção estão se tornando padrão para examinar estruturas altas ou grandes tanques de armazenamento. Estes sistemas eliminam a necessidade de andaimes caros e mantêm o inspetor seguro no solo.
Esses sistemas avançados frequentemente utilizam câmeras Pan-Tilt-Zoom (PTZ) com sensores de alta definição.
Isso permite que você dê zoom em uma indicação suspeita a metros de distância, mantendo a alta resolução.
Muitos sistemas também integram marcação por GPS ou mapeamento 3D, garantindo que cada foto ou quadro de vídeo esteja vinculado a um local específico no ativo, o que é vital para o monitoramento da saúde estrutural a longo prazo.
Ensaio Visual para Detecção de Defeitos Superficiais
Encontrar uma falha é satisfatório, mas identificá-la corretamente é onde reside a verdadeira habilidade.
A detecção de defeitos superficiais funciona identificando descontinuidades (quebras na continuidade do material) e determinando se elas comprometem a peça.
Você realmente precisa entender a morfologia do defeito (a forma e a estrutura) para distinguir entre um risco cosmético inofensivo e uma perigosa trinca por corrosão sob tensão.
Tipos Comuns de Defeitos
Você normalmente encontrará quatro categorias principais de indicações superficiais durante uma inspeção.
O primeiro grupo abrange defeitos mecânicos causados por força física, como trincas, goivagens e padrões de desgaste.
Estes são frequentemente nítidos e lineares.
O segundo grupo envolve corrosão, que se manifesta como corrosão por pites, ferrugem uniforme ou corrosão em frestas.
Em ambientes de manufatura, você costuma ver defeitos de processo.
Na soldagem, isso inclui porosidade (bolsas de gás), mordedura (sulcos na margem da solda) e fusão incompleta. Por fim, procure por defeitos de revestimento, como empolamento ou descascamento, que indicam que a camada protetora falhou.
Caracterização de Defeitos
Uma vez detectada uma anomalia, você precisa medi-la.
Você precisa registrar o comprimento, a largura e a profundidade usando ferramentas como medidores de profundidade de pit ou comparadores ópticos.
A morfologia revela a gravidade.
Por exemplo, uma descontinuidade de bordas afiadas atua como um concentrador de tensão e é muito mais perigosa do que uma arredondada.
Também é importante diferenciar entre indicações relevantes e indicações não relevantes.
Uma marca de usinagem ou um risco de fabricação pode parecer uma trinca sob má iluminação, mas não afeta a integridade estrutural.
Seu trabalho é mapear esses defeitos de forma eficaz usando uma grade de referência para que os reparos possam ser direcionados com precisão.
Réplica de Superfície para Detecção Aprimorada
Ao inspecionar geometrias complexas ou espaços confinados, aproximar o olho o suficiente para verificar um defeito é frequentemente impossível. Mesmo com um boroscópio, você pode ter dificuldade em confirmar se aquela indicação é um risco inofensivo ou uma trinca perigosa.
É aqui que a réplica de superfície se torna inestimável.

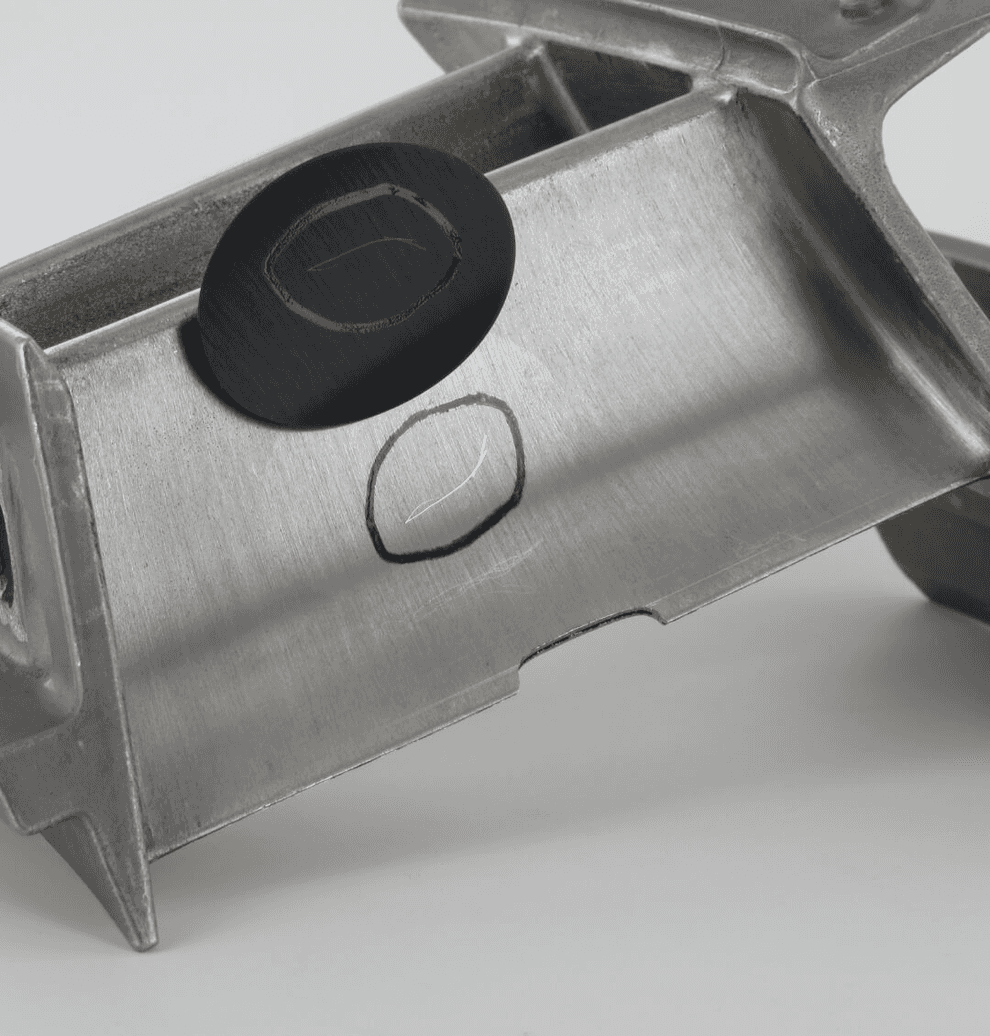

O F30 Visual da Plastiform é especificamente projetado para este desafio exato. Você aplica uma camada fina do material diretamente sobre a superfície suspeita. O composto se molda perfeitamente à topologia da superfície, capturando até detalhes microscópicos. Uma vez curado, você o remove e o examina sob condições de iluminação adequadas em sua bancada de trabalho.
A real vantagem é o acabamento preto brilhante. Descontinuidades superficiais que se misturam a um fundo metálico tornam-se subitamente altamente visíveis contra a réplica contrastante. Agora você pode usar qualquer dispositivo óptico, desde uma simples lupa até um microscópio digital, para medir e documentar o defeito sem as restrições de acesso do local original.
Este método é particularmente eficaz para a inspeção de soldas em espaços apertados. Em vez de se contorcer para verificar um passe de raiz dentro de um tubo, você tira uma réplica e traz a superfície até você. Você pode arquivar essas réplicas como registros permanentes, proporcionando uma rastreabilidade que uma fotografia sozinha não pode igualar.
É não destrutivo, não deixa resíduos e funciona em praticamente qualquer material. Quer você esteja lidando com superfícies de válvulas internas, tubulações elevadas ou geometrias de fundição complexas, a réplica de superfície transforma uma inspeção direta impossível em um exame laboratorial controlado.
A técnica integra-se perfeitamente aos seus procedimentos de Ensaio Visual existentes. Você ainda segue os mesmos critérios de aceitação e requisitos de documentação. Você simplesmente estendeu sua capacidade de inspeção para áreas onde a visualização direta ou remota tradicional não alcança.
Para componentes críticos onde você precisa de certeza absoluta, combinar o VT padrão com a réplica de superfície oferece o melhor dos dois mundos: triagem imediata seguida de caracterização detalhada.
Procedimentos de Inspeção de Solda
O exame visual não é apenas um passo “bom de se ter” na fabricação, é um requisito obrigatório.
Quase todos os principais códigos de fabricação (seja ASME BPVC, AWS D1.1 ou qualquer outro) exigem ensaio visual para 100% das juntas soldadas.
A maioria dos defeitos de solda origina-se de uma configuração ou técnica deficiente, o que significa que você frequentemente pode detectá-los muito antes da solda ser finalizada.
A inspeção eficaz ocorre em três fases distintas: antes, durante e após a soldagem.
Inspeção Pré-Soldagem
Você pode prevenir a maioria dos defeitos de solda antes mesmo de abrir o arco.
A inspeção pré-soldagem é onde você verifica se a geometria da junta corresponde à Especificação do Procedimento de Soldagem (WPS).
Você precisa medir o ângulo do bisel, a face da raiz e a abertura da raiz usando calibres de solda precisos. Se o ajuste estiver muito largo ou o desalinhamento estiver fora da tolerância, uma solda íntegra é fisicamente impossível.
Você também deve garantir que o metal base esteja limpo (livre de óleo, ferrugem ou tinta) e verificar se a temperatura de pré-aquecimento atende aos requisitos do material.
Inspeção Durante o Processo
Uma vez iniciada a soldagem, você não pode simplesmente se afastar até que ela termine.
A inspeção durante o processo envolve o monitoramento da solda conforme as camadas individuais são depositadas.
Você deve buscar a remoção completa da escória entre os passes e garantir que a temperatura entre passes permaneça dentro dos limites especificados.
Esta é a sua melhor chance de identificar fusão incompleta ou trincas no passe de raiz (a parte mais sensível da junta).
Se o procedimento exigir soldagem de ambos os lados, verificar a goivagem traseira adequada até o metal íntegro no segundo lado é essencial para evitar a falta de penetração.
Inspeção Pós-Soldagem
Após o resfriamento do metal, a inspeção pós-soldagem verifica o produto final em relação aos critérios de aceitação do código.
Você não está apenas procurando por trincas; precisa medir o tamanho real da solda (perna ou garganta) usando um calibre de solda de filete. Você deve verificar descontinuidades superficiais como mordedura, sobreposição ou reforço excessivo.
O perfil da solda deve ser visivelmente suave e transitar gradualmente para o metal base. Se encontrar porosidade superficial ou aberturas de arco acidentais fora da zona de solda, estas devem ser marcadas claramente para reparo.
Normas e Códigos Aplicáveis
O ensaio visual tem a reputação de ser um tanto subjetivo.
Se eu disser que um risco é “muito profundo”, mas você disser que é “menor”, quem vence?
É por isso que realizar inspeções de acordo com normas reconhecidas é inegociável. Esses documentos eliminam a ambiguidade, fornecendo critérios de aceitação claros para que os resultados sejam repetíveis, independentemente de quem esteja segurando a lanterna.
Dependendo da sua indústria, você provavelmente trabalhará com um dos principais órgãos reguladores.
Nos Estados Unidos, a ASME (American Society of Mechanical Engineers) e a AWS (American Welding Society) dominam os setores de vasos de pressão e estruturais.
Para projetos internacionais, a ISO (International Organization for Standardization) fornece consistência global, enquanto o API (American Petroleum Institute) estabelece as regras para o setor de óleo e gás.
Além disso, a ASTM (American Society for Testing and Materials) define os métodos de teste específicos usados nessas indústrias.
Principais Normas de VT
Vamos dar uma olhada nos documentos específicos que você encontrará com mais frequência.
Para equipamentos sob pressão, a ASME BPVC Seção V Artigo 9 estabelece os requisitos rigorosos para a qualificação do procedimento e execução.
Ela dita exatamente quanta luz você precisa e o ângulo máximo de visualização permitido. Se você estiver lidando com aço estrutural, a AWS D1.1 Cláusula 6 é sua referência para regras de inspeção, definindo o que conta como uma descontinuidade de solda rejeitável.
Internacionalmente, a ISO 17637 abrange o ensaio não destrutivo de soldas, detalhando especificamente o ensaio visual de juntas soldadas por fusão.
Para equipamentos em serviço, como tubos e tanques de armazenamento, normas como API 510 e API 570 dependem fortemente de verificações visuais para monitorar taxas de corrosão e afinamento de parede.
Finalmente, práticas padrão como a ASTM E1417 muitas vezes exigem uma verificação visual completa como pré-requisito antes de passar para métodos mais sensíveis, como o teste por líquido penetrante.
Requisitos de Qualificação de Pessoal
O ensaio visual parece simples, apenas olhar, certo?
Mas aqui está o detalhe: ele é inerentemente subjetivo.
Como o olho humano é o instrumento primário, a confiabilidade do teste depende inteiramente da competência do inspetor.
É por isso que as organizações de normalização impõem requisitos de qualificação rigorosos para garantir que o “olhar” realmente conte como uma inspeção válida.
A maioria dos programas industriais segue as diretrizes estabelecidas pela prática recomendada ASNT SNT-TC-1A ou pela norma ISO 9712.
Essas estruturas geralmente dividem o pessoal em três níveis distintos com base na responsabilidade:
- Nível I: Pode realizar calibrações e testes específicos sob supervisão, mas não pode interpretar resultados ou assinar relatórios.
- Nível II: O papel padrão de “inspetor”. Eles podem configurar equipamentos, interpretar resultados de acordo com os códigos e relatar descobertas de forma independente.
- Nível III: O especialista que desenvolve procedimentos escritos, treina a equipe de Nível I/II e administra exames de qualificação.
Você também precisa provar que consegue ver os defeitos fisicamente.
Os candidatos devem passar por um teste de acuidade visual anualmente, normalmente lendo uma tabela padrão Jaeger J1 ou J2 a uma distância não inferior a 12 polegadas (300 mm).
Você também precisa passar por um teste de diferenciação de contraste de cores. Isso garante que você possa distinguir entre as cores usadas para identificar materiais ou interpretar indicações codificadas por cores, frequentemente encontradas na determinação da qualidade da solda.
Obter a certificação não se trata apenas de ler um livro. Para uma certificação de Nível II em Ensaio Visual, você normalmente precisa de cerca de 24 horas de treinamento formal em sala de aula e 210 horas de experiência prática documentada.
Finalmente, as certificações vêm em dois tipos.
A certificação baseada no empregador (comum na SNT-TC-1A) significa que sua empresa específica o certifica para os procedimentos deles.
Se você sair da empresa, perde a certificação.
Em contraste, a certificação por terceiros, como o ASNT Central Certification Program (ACCP), é portátil e reconhecida em toda a indústria, provando que suas habilidades atendem a um padrão global, independentemente do seu empregador.
Como Implementar um Programa de Ensaio Visual
Implementar um programa de Ensaio Visual pode parecer simples.
Afinal, você está apenas olhando para as peças, não pode ser tão pesado assim, certo?
Mas alcançar resultados repetíveis é complexo. Uma implementação formal vai além da observação casual para um processo estruturado e justificável.
Isso requer a sincronização de três elementos específicos: procedimentos escritos, pessoal qualificado e o equipamento correto.
Sem essa estrutura, dois inspetores diferentes provavelmente fornecerão dois resultados diferentes para o mesmo componente.
Siga estes 4 passos para implementar um programa de Ensaio Visual:
- Desenvolver Procedimentos Escritos – Crie práticas de inspeção documentadas com critérios de aceitação específicos, requisitos de iluminação (mínimo de 1000 lux) e ângulos de visão de acordo com as normas ASME Seção V ou ISO 17637.
- Preparar a Área de Inspeção – Limpe as superfícies para remover graxa, carepa e revestimentos; verifique as condições ambientais, incluindo a iluminação mínima de 1000 lux e o acesso seguro às superfícies de teste.
- Realizar o Exame – Use técnicas de varredura sistemática com 50% de sobreposição entre as áreas de inspeção; mantenha a posição dos olhos dentro de 600 mm (24 polegadas) a um ângulo mínimo de 30 graus em relação à superfície.
- Documentar e Relatar Resultados – Registre a identidade do inspetor, data, revisão do procedimento, tipo de defeito, localização e dimensões; inclua imagens de alta resolução e declarações de conformidade referenciando os códigos aplicáveis.
Desenvolver Procedimentos Escritos
Você não pode realizar inspeções consistentes baseando-se apenas na memória.
O primeiro passo é criar uma prática escrita ou procedimento que dite exatamente como o exame ocorre usando critérios padronizados.
Este documento deve listar o escopo da inspeção, o equipamento necessário (como lupas ou calibradores) e as normas específicas que você está referenciando, como ASME BPVC Seção V ou ISO 17637.
Seu procedimento precisa definir os critérios de aceitação com zero ambiguidade.
Por exemplo, em vez de dizer “verificar se há riscos”, especifique que “indicações lineares maiores que 1 mm são rejeitáveis”.
Você também deve definir as condições de visualização, incluindo o ângulo de observação e a intensidade de iluminação exigidos. Isso remove a subjetividade do processo e oferece à sua equipe uma “receita” clara para seguir todas as vezes.
Uma armadilha comum são os critérios vagos. Sempre quantifique os limites onde for possível.
Se uma norma permite um mordedura (undercut) de até 0,8 mm, seu procedimento deve declarar explicitamente que a verificação com ferramenta de medição é necessária para indicações visuais próximas a essa profundidade.
Prepare a área de inspeção
Um ensaio visual é tão bom quanto a sua visão da superfície de teste.
Antes de pegar uma lupa, você deve limpar o componente para remover graxa, carepa, respingos ou revestimentos protetores que possam mascarar defeitos superficiais.
Mesmo uma pequena camada de sujeira pode esconder uma trinca capilar. Os métodos comuns de limpeza incluem limpeza com solvente ou escovação manual, mas tome cuidado para não usar métodos mecânicos que possam cobrir a abertura de um defeito com metal.
Uma vez que a peça esteja limpa, você deve verificar as condições ambientais.
A iluminação é uma variável crítica aqui.
A maioria das normas, incluindo a ISO 9712, exige uma intensidade de luz mínima de 1000 Lux (aproximadamente 100 foot-candles) na superfície de inspeção para detectar detalhes finos.
Você também precisa verificar o acesso. Se estiver inspecionando um espaço confinado, verifique se as permissões de segurança estão em vigor e se você tem distância de visualização suficiente para observar a área confortavelmente.
Realize o exame
Ao iniciar a inspeção, use uma técnica de varredura sistemática.
Não dê apenas uma olhada aleatória na peça.
Varra a superfície em uma grade estruturada ou padrão linear, certificando-se de sobrepor as áreas adjacentes em pelo menos 50% para evitar pontos perdidos.
Você precisa manter relações geométricas específicas entre seu olho e a superfície. A prática padrão exige que seu olho esteja a no máximo 600 mm (24 polegadas) da superfície e em um ângulo de aproximadamente 30 graus ou mais.
Durante a varredura, você frequentemente alternará entre a visualização direta (usando apenas os olhos) e a visualização indireta (usando ferramentas como boroscópios rígidos ou espelhos de inspeção).
Se identificar uma anomalia potencial, pare e caracterize-a imediatamente. Use calibradores mecânicos ou comparadores para medir as dimensões.
Nunca tente adivinhar o tamanho de um defeito; um controle de qualidade confiável depende de medições verificadas.
Documente e relate os resultados
O passo final é estabelecer a rastreabilidade através da documentação.
Um relatório de ensaio visual deve incluir mais do que apenas uma caixa de seleção “Aprovado” ou “Reprovado”.
Você precisa registrar a identidade do inspetor, a data da inspeção e a revisão específica do procedimento utilizada. Quando encontrar indicações relevantes, registre seu tipo, localização exata e dimensões (comprimento, largura e profundidade, se mensurável).
Ferramentas modernas de inspeção visual remota facilitam isso ao capturar imagens de alta resolução ou vídeo diretamente durante a varredura.
Se estiver fazendo observação direta, esboços manuais ou fotos com uma escala de referência são boas alternativas.
Sempre inclua uma declaração de conformidade definitiva referenciando a norma aplicável (ex: “Aceitável conforme AWS D1.1 Tabela 6.1“).
Esta documentação protege você durante auditorias e fornece um registro histórico da condição do componente.
Ensaio Visual vs Outros Métodos de Ensaios Não Destrutivos
Você pode se perguntar por que precisamos de tecnologia cara se temos olhos.
A realidade é que o Ensaio Visual é a primeira coisa que tentamos, mas raramente é a única coisa envolvida.
Na hierarquia dos métodos de ensaios não destrutivos, o VT (Visual Testing) serve a um papel específico: é um filtro.
Ele detecta os problemas óbvios:
- Trincas superficiais – Fraturas maiores e defeitos capilares visíveis nas superfícies dos componentes
- Danos por corrosão – Pites, ferrugem e degradação do material por exposição química
- Erros dimensionais – Medições fora de tolerância e desalinhamento geométrico
- Descontinuidades de solda – Porosidade, mordedura e fusão incompleta em juntas soldadas
Isso serve para que você não desperdice tempo e dinheiro usando métodos avançados em uma peça que já está visivelmente defeituosa.
Pense nisso como pintar uma casa: você não aplicaria a cara camada de acabamento antes de consertar os furos no gesso.
Da mesma forma, você realiza o VT antes de métodos como Teste Radiográfico ou Teste Ultrassônico.
Se uma solda tem porosidade superficial visível, você a rejeita imediatamente via VT. Não faz sentido configurar uma fonte de raio-X, que custa significativamente mais e introduz riscos de segurança, para encontrar um defeito que você poderia ver com uma lanterna.
No entanto, o olho humano tem limites rígidos.
O VT é estritamente limitado à detecção de defeitos superficiais. Ele não consegue ver através do aço ou do concreto.
Para descontinuidades internas, como falta de fusão dentro de uma solda espessa ou laminação dentro de uma chapa, você deve usar métodos volumétricos como UT ou RT.
Esses métodos usam ondas sonoras ou radiação para penetrar no material, revelando dados que são fisicamente impossíveis de o VT capturar, mesmo com câmeras avançadas de inspeção visual remota.
Mesmo na superfície, o VT pode perder detalhes.
Trincas fechadas frequentemente permanecem invisíveis a olho nu porque não refletem luz suficiente.
Para detectá-las, combinamos o VT com Ensaio por Líquido Penetrante ou Ensaio por Partículas Magnéticas.
Esses métodos agem como “intensificadores de contraste”, forçando o defeito a se destacar contra o fundo.
Para materiais condutores, você pode usar métodos eletromagnéticos para encontrar essas falhas superficiais elusivas.
A escolha resume-se a custo vs capacidade.
O Ensaio Visual é rápido, exige equipamento mínimo e custa muito pouco por hora de inspeção.
Mas ele é subjetivo e limitado à superfície.
Métodos avançados fornecem dados quantitativos e profundidade, mas exigem técnicos altamente treinados e hardware caro.
A maioria dos programas eficazes de controle de qualidade os utiliza em conjunto: o VT filtra e os métodos suplementares verificam o restante.
Desafios e Soluções da Inspeção Visual
Na prática, obter resultados consistentes é muito difícil.
O caos ambiental e as limitações humanas muitas vezes conspiram para esconder defeitos bem diante de você.
Melhorar a confiabilidade da sua inspeção exige reconhecer esses obstáculos antecipadamente. Se você não planejar para eles, seus dados se tornam ruidosos e pouco confiáveis.
Limitações de Acesso
Os defeitos mais perigosos geralmente se escondem nos lugares mais difíceis de alcançar.
Espaços confinados, superfícies internas de válvulas ou tubulações elevadas frequentemente tornam a linha de visão direta impossível.
Se um inspetor não consegue posicionar o olho a menos de 600mm (24 polegadas) da superfície, a inspeção normalmente falha nos requisitos da norma.
Tentar forçar o acesso físico também pode introduzir riscos de segurança significativos para sua equipe.
A solução reside em ferramentas de Inspeção Visual Remota.
Usar vídeo-boroscópios, rastreadores robóticos ou mesmo drones permite que você supere essa lacuna sem colocar o pessoal em perigo. Para novos projetos, você deve defender o design para inspeção.
Adicionar portas de visualização ou escotilhas de acesso durante a fase de projeto economiza enormes dores de cabeça no futuro.
Fatores Ambientais
Você não pode inspecionar o que não consegue ver claramente.
Iluminação deficiente, graxa pesada ou carepa de ferrugem mascararão indicações superficiais como trincas capilares. Mesmo o reflexo de metal polido pode cegar um inspetor para um defeito sutil.
Extremos de temperatura também desempenham um papel.
O calor alto cria oscilações de calor que distorcem os dados visuais e danificam equipamentos ópticos sensíveis.
Para corrigir isso, trate a preparação superficial como uma etapa obrigatória.
Use escovação manual ou limpeza com solvente para remover contaminantes antes de observar. Sempre verifique se sua iluminação atende ao requisito mínimo de 1000 lux usando um medidor de luz.
Se as condições forem hostis, agende o trabalho durante janelas de parada ou use controles ambientais como abrigos temporários para estabilizar a área.
Variabilidade do Inspetor
Humanos não são máquinas.
A fadiga do inspetor, distrações e níveis variados de experiência levam inevitavelmente a resultados diferentes para a mesma peça.
Esta subjetividade é a principal fraqueza do ensaio visual. Uma pessoa pode rejeitar uma solda por mordedura, enquanto outra a aceita com base em um ângulo de visão ou interpretação ligeiramente diferentes.
Você pode estabilizar isso usando procedimentos padronizados que não deixam margem para suposições.
Forneça fotografias de referência ou comparadores de superfície físicos para que os inspetores comparem defeitos contra um padrão conhecido, não apenas sua memória.
Implemente cronogramas de rotação rigorosos para evitar o cansaço visual e aplique testes de acuidade visual periódicos (geralmente Jaeger J1 ou J2) para verificar a capacidade física.
Conclusão
O ensaio visual pode parecer enganosamente simples.
Afinal, a observação rigorosa parece fácil, não é verdade?
Na verdade, é a base da integridade mecânica. Ele atua como o principal guardião, detectando defeitos superficiais, desalinhamento e corrosão muito antes de você precisar recorrer a equipamentos caros de ultrassom ou radiografia.
Este método só funciona se você o tratar com o mesmo rigor e respeito que qualquer outra técnica de Ensaio Não Destrutivo.
Alcançar a consistência depende fortemente de ter pessoal qualificado. Apenas ter “boa visão” não é suficiente; seus inspetores precisam entender a morfologia do defeito e seguir procedimentos escritos rigorosos alinhados com normas como ISO 17637 ou ASME Seção V.
Esteja você usando um simples calibre de solda para verificar o reforço ou um sofisticado vídeo-boroscópio para inspeção visual remota, as ferramentas são apenas tão eficazes quanto o treinamento por trás delas.
Um técnico Nível II certificado sabe exatamente o que procurar, enquanto um olho não treinado muitas vezes vê apenas metal.
Lembre-se que a preparação é tudo.
Se você pular a limpeza técnica ou tentar inspecionar com iluminação insuficiente (normalmente qualquer coisa abaixo de 1000 lux), você estará essencialmente voando às cegas.
A execução sistemática (varredura com sobreposição adequada) garante que você não perca aquela indicação crítica escondida nas sombras. Você também precisa embasar suas descobertas com documentação sólida.
Um relatório de inspeção claro, com fotos de alta resolução e dados de medição, transforma uma opinião subjetiva em um registro objetivo e rastreável.
Embora o VT seja poderoso, ele tem limites físicos.
É melhor utilizado como uma ferramenta de triagem ao lado de métodos complementares, como Teste de Correntes Parasitas ou Ensaio por Partículas Magnéticas, para capturar trincas fechadas ou problemas subsuperficiais que a luz sozinha não pode revelar. A integração desses métodos oferece uma cobertura completa.
A maior lição aqui é sobre o retorno do investimento. Gastar tempo desenvolvendo um protocolo de inspeção sólido e dinheiro em auxílios ópticos decentes não é apenas uma despesa.
É um seguro de qualidade.
Detectar uma trinca de 0,5 mm visualmente durante a fabricação custa centavos para consertar em comparação com uma falha catastrófica em campo.
Portanto, não subestime o poder da observação direta. Pegue sua lanterna e lupa, verifique seus critérios de aceitação e comece a inspecionar com propósito!
Perguntas Frequentes
Qual é o principal objetivo do ensaio visual na engenharia mecânica?
O ensaio visual permite avaliar a condição superficial de um componente sem danificá-lo. Você o utiliza para encontrar defeitos óbvios como trincas, corrosão ou erros de montagem. Ele serve como o método de triagem primário antes de aplicar técnicas de ensaios não destrutivos mais complexas.
Que tipos de defeitos podem ser detectados usando métodos de ensaio visual?
Você pode identificar irregularidades superficiais, como trincas, pites e arranhões. Na soldagem, busca-se por porosidade, mordedura e desalinhamento. No entanto, não é possível detectar defeitos que estejam abaixo da superfície do material, por isso é necessário inspecionar cuidadosamente para categorizar o que é visto no exterior.
Quais equipamentos são necessários para um ensaio visual padrão?
Um kit básico exige uma fonte de luz forte, geralmente uma lanterna, e espelhos de inspeção. Você também precisa de ferramentas de medição, como paquímetros e calibres de solda, para dimensionar os defeitos encontrados. Para trabalhos detalhados, pode-se adicionar lupas ou boroscópios para melhor visibilidade.
Como o ensaio visual direto difere da inspeção visual remota?
O ensaio visual direto ocorre quando você consegue posicionar seu olho a menos de 24 polegadas (600 mm) da superfície. A inspeção remota utiliza auxílios ópticos como boroscópios ou câmeras de drone quando não é possível alcançar fisicamente a área. Ambos os métodos exigem superfícies limpas e boa iluminação para serem eficazes.
Por que se deve limpar a superfície antes de realizar o ensaio visual?
Sujeira, graxa e tinta podem mascarar defeitos superficiais graves. Você precisa de uma superfície limpa para garantir que trincas ou corrosão estejam claramente visíveis. Se você pular esta etapa de preparação, indicações leves podem permanecer escondidas sob detritos, tornando sua inspeção pouco confiável.
Quais são os níveis de qualificação padrão para inspetores de ensaio visual?
A maioria dos programas segue um sistema de três níveis sob as diretrizes SNT-TC-1A. Técnicos de Nível I realizam testes específicos, enquanto inspetores de Nível II avaliam os resultados em relação às normas. O pessoal de Nível III desenvolve os procedimentos e supervisiona o programa. Também é necessário passar por exames de visão anuais para manter a certificação.
Quais normas industriais normalmente regem os critérios de aceitação do ensaio visual?
Os engenheiros confiam em padrões como o ASME BPVC Seção V para vasos de pressão e o AWS D1.1 para aço estrutural. Esses documentos especificam a intensidade da iluminação, ângulos de visão e tamanhos máximos de defeitos permitidos. Seguir essas normas ajuda a manter a consistência e a conformidade de segurança em todos os projetos.
Como o ensaio visual se compara aos métodos ultrassônicos ou radiográficos?
O ensaio visual é mais rápido e barato, mas limitado à superfície. Os métodos ultrassônicos e radiográficos podem detectar falhas internas que as verificações visuais perdem. Portanto, frequentemente realiza-se uma verificação visual primeiro para triagem das peças antes de passar para inspeções volumétricas mais caras.
