Omnipresentes en nuestras máquinas cotidianas, las roscas Acme son un componente mecánico con el que interactuamos a diario, a menudo sin da os cuenta.
Sin embargo, la razón de ser de este singular ángulo de flanco de 29°, omnipresente en los planos de ingeniería, a menudo se desconoce.
Esta geometría no es fruto del azar. Es el resultado de un compromiso cuidadosamente estudiado que ofrece un equilibrio perfecto entre resistencia estructural, facilidad de fabricación y durabilidad a largo plazo.
Es este ingenioso diseño el que le permite superar sistemáticamente a muchos otros tipos de roscas de potencia.
El ángulo de 29° permite obtener una cara de rosca ancha y plana. La ingeniosidad de este diseño reside en su capacidad para distribuir las cargas de manera uniforme, lo que reduce considerablemente el desgaste, especialmente en usos intensivos.
Esta característica lo hace ideal para aplicaciones que implican la transmisión de fuerza lineal.
Estas roscas garantizan que los ensamblajes puedan soportar tensiones extremas sin fallos prematuros. Tanto en el diseño como en el mantenimiento de sistemas roscados, la comprensión de estos principios fundamentales es crucial.
Tabla de contenidos
Las roscas Acme en menos de un minuto

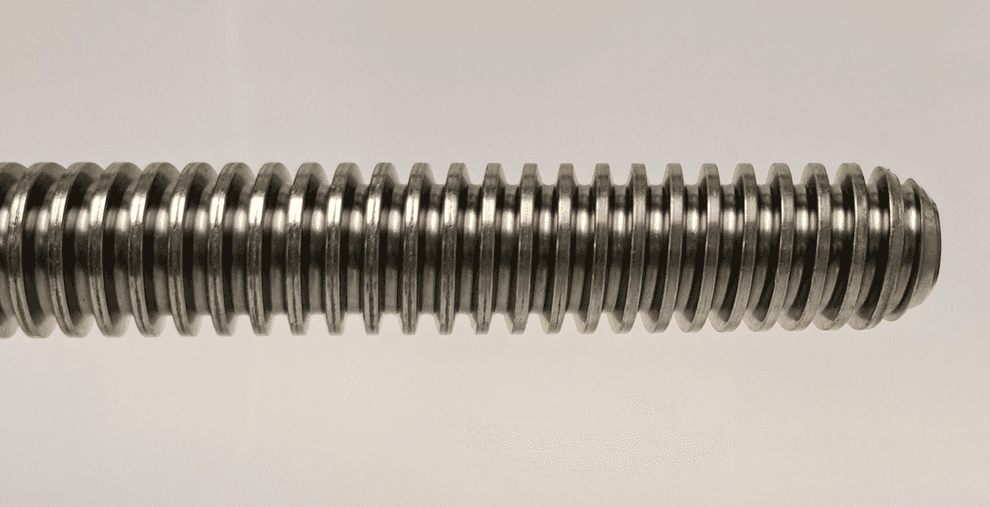

A primera vista, una rosca Acme parece sencilla: se compone de dos flancos inclinados a 29°, con una cresta y un fondo de hilo planos.
Así es como se ve:
Cada elemento de su diseño responde a un objetivo preciso:
- La base ancha distribuye la carga sobre una superficie de acero (o bronce) mayor que una rosca en V puntiaguda.
- El fondo de hilo plano absorbe los golpes que agrietarían el ángulo agudo de una rosca cuadrada.
- El flanco a 29° se mecaniza fácilmente con herramientas estándar, sin necesidad de fresas de forma a medida.
Esta combinación da como resultado un perfil aproximadamente un 25% más robusto que el de la rosca cuadrada a la que sustituyó, a la vez que es mucho más rápido de mecanizar o laminar.
El Machinery’s Handbook sigue considerándola la mejor opción polivalente para roscas de potencia, incluso después de un siglo de existencia.
Este reconocimiento demuestra la atemporalidad de su diseño: sencillo y eficaz, sigue siendo la opción predilecta. Es a la vez extremadamente fiable y de eficacia sobradamente demostrada.
Las tres variantes principales
Todas las roscas Acme comparten el mismo ángulo de 29°.
Pero no se trata de una solución universal. La rosca Acme se presenta en varias versiones, cada una optimizada para aplicaciones específicas.
La General-Purpose (GP) es la versión más versátil, el modelo de referencia. Se presenta en varias clases de ajuste (como 2G, 3G o 4G), lo que garantiza un rendimiento constante y una fácil intercambiabilidad.
La Stub Acme, con su altura de hilo reducida, es especialmente adecuada para piezas de paredes finas o cubos cortos, donde una rosca de profundidad completa resultaría inviable.
Por último, la Centralizing Acme presenta un ajuste más ceñido en el diámetro mayor, lo que evita que las roscas largas pandeen o sufran gripado (un tipo de desgaste) cuando están bajo carga.
En resumen: ya sea que esté diseñando el mecanismo de enfoque de un microscopio, la mordaza de un tornillo de banco robusto o el brazo de elevación de un pequeño robot, estas tres variantes cubrirán casi la totalidad (95 % o más) de las necesidades de sus proyectos.
Estas variantes ofrecen a los ingenieros la flexibilidad necesaria para elegir la solución ideal para cada proyecto, teniendo en cuenta factores clave como el espacio disponible y la carga a soportar.
¡Lo esencial es elegir la solución más adecuada para cada aplicación!
Roscas cuadradas: por qué son obsoletas?
Antiguamente dominantes en la transmisión de potencia gracias a su mínima fricción por deslizamiento, las roscas cuadradas presentaban, sin embargo, importantes inconvenientes.
Su mecanizado era lento y sometía las herramientas a un gran esfuerzo. Además, sus frágiles ángulos rectos se dañaban con facilidad.
En otras palabras, su mantenimiento era complejo y exigía controles más frecuentes.
Cuando la rosca Acme apareció a finales de la década de 1890, ofrecía una eficiencia similar, pero con tiempos de ciclo mucho más cortos.
Las líneas de laminado mode as pueden formar roscas Acme de un metro de longitud en solo unos minutos. Dicha cadencia es casi imposible de alcanzar con un perfil de rosca cuadrada, ya que sus ángulos agudos de 90° complican la conformación del material sin riesgo de fisuración.
Esta evolución marcó un gran avance en la eficiencia de la producción, convirtiendo a la rosca Acme en la opción predilecta para aplicaciones que exigen robustez, durabilidad y rapidez de fabricación.
Cuál es su rendimiento real?
El rendimiento de una rosca varía según su diseño y sus condiciones de uso, pero estudios específicos proporcionan puntos de referencia claros.
Un estudio de la ASME revela que las roscas Acme bien lubricadas alcanzan una eficiencia mecánica del 40 al 50 %. El rendimiento de las roscas cuadradas puede ser ligeramente superior, pero a costa de su durabilidad.
Para la mayoría de los equipos de diseño, el mayor margen de seguridad y la simplicidad de fabricación superan con creces la búsqueda de unos pocos puntos porcentuales adicionales de rendimiento.
Este equilibrio explica por qué la rosca Acme sigue siendo un estándar pragmático, que prioriza el rendimiento global sobre la optimización de unos pocos indicadores aislados.
Mecanizado por corte o por laminado?
El método de producción de una rosca depende de la escala de fabricación.
La elección entre el mecanizado por corte y el laminado sigue reglas claras.
Para un prototipo único, generalmente se optará por el mecanizado por corte. En cambio, para series de producción (cientos o miles de piezas), el laminado es mucho más eficiente.
El laminado presenta, en efecto, ventajas considerables.
Este proceso de endurecimiento por deformación endurece la superficie de la rosca, ¡duplicando así su vida útil frente al desgaste!
Además, como el laminado no genera virutas, elimina cualquier riesgo de que las rebabas alteren el acabado superficial.
Los flancos de la rosca obtenidos son también lisos y bruñidos, lo que se traduce en un Ra (rugosidad superficial) más bajo, sin ningún paso adicional.
En otras palabras, las roscas Acme laminadas a menudo pueden soportar millones de ciclos antes de que un desgaste significativo o un juego excesivo afecte a su rendimiento.
Por lo tanto, el laminado no solo las hace más resistentes.
También mejora considerablemente su acabado superficial, lo que lo convierte en el proceso ideal para la fabricación en serie, donde la constancia del rendimiento es esencial.
Variaciones y normas de las roscas Acme
Quizás se pregunte cómo se garantiza la coherencia entre todas estas variantes de roscas Acme. La respuesta se encuentra en normas industriales específicas.
Las más importantes son:
- ANSI/ASME B1.5: Esta norma cubre las dimensiones de las roscas Acme de uso general (GP).
- ANSI/ASME B1.8: Esta trata las especificaciones para las roscas Stub-Acme.
Y esta versatilidad no es una palabra vacía.
Gracias a su perfil robusto y su flexibilidad de fabricación, las roscas ACME están disponibles en una amplia gama de dimensiones y configuraciones.
Paso (P)
Es la distancia axial entre dos puntos correspondientes en hilos adyacentes. Este valor es el inverso del número de hilos por pulgada (TPI).
Rango estándar: de 32 hilos por pulgada (Thread Per Inch – TPI) a 2 TPI (es decir, de 0,5 mm a 12,7 mm).
Un paso más grande (2 TPI) implica un desplazamiento mayor en cada vuelta del to
illo. Puede soportar cargas más pesadas, pero requiere un par de torsión más elevado para la rotación.
-> Comúnmente utilizado en maquinaria pesada.
Un paso más pequeño (32 TPI) permite movimientos muy finos y precisos en cada vuelta. La rotación es más fácil (se requiere menos par para la misma carga), pero el desplazamiento lineal general es más lento.
-> Ideal para sistemas de ajuste de precisión.
Diámetro mayor (D)
Es el diámetro más grande de la rosca, medido en la cima de las crestas. Para las roscas exte as, es el diámetro nominal.
Rango estándar (disponible en stock): de 1/16 de pulgada a 7 pulgadas (es decir, de 1,6 mm a 178 mm).
Influye directamente en la capacidad de carga de la rosca y en el tamaño total del sistema to illo-tuerca. Como regla general, un diámetro mayor soporta cargas más importantes.
Número de entradas (Multi-Start)
Este término designa el número de hilos helicoidales independientes en el to illo.
- Una rosca de una sola entrada (o un solo inicio) posee una única espiral continua.
- Las roscas de múltiples entradas (o multi-start) tienen dos, tres o incluso cuatro espirales entrelazadas.
Es importante distinguir el paso (P), que es la distancia entre hilos adyacentes, del avance (L), que es la distancia real que el to illo recorre en una revolución completa.
La relación es simple: el avance (L) es igual al paso (P) multiplicado por el número de entradas (N):
L = P x N.
La principal ventaja de las roscas de múltiples entradas es obtener un movimiento lineal mucho más rápido por vuelta.
Incluso con un paso idéntico, la adición de múltiples hilos aumenta el recorrido del to illo en cada vuelta. Punto crucial: este aumento de velocidad no debilita el hilo individual ni reduce la calidad del ensamblaje, lo que hace que estos diseños sean ideales para aplicaciones que requieren un movimiento lineal rápido.
Acme vs. ISO trapezoidal: atención a la incompatibilidad
Las normas de roscado varían según las regiones del mundo, lo que puede causar problemas de compatibilidad al intentar combinarlas.
Un error aquí puede costar muy caro.
Norteamérica utiliza mayoritariamente las roscas Acme, mientras que Europa prefiere la rosca trapezoidal ISO a 30° (DIN 103).
Sus rendimientos son similares,
PERO…
Las roscas Acme y las trapezoidales ISO son fundamentalmente incompatibles y no se pueden ensamblar.
Diferencias clave
La diferencia crucial reside en sus ángulos de flanco:
- 29 grados para la Acme
- 30 grados para la trapezoidal ISO.
Intentar ensamblar una rosca macho Acme con una rosca hembra trapezoidal ISO (o viceversa) tiene graves consecuencias, debido a esta diferencia angular de 1°.
Esta diferencia de ángulo impide un contacto de carga adecuado en los flancos de la rosca.
El contacto se produce entonces en zonas muy pequeñas e irregulares, o peor aún, únicamente en las crestas y los fondos del hilo.
Esta concentración de tensiones y este acoplamiento imperfecto provocan inevitablemente un desgaste extremadamente rápido de las superficies de la rosca.
Este fenómeno conduce frecuentemente al gripado, una forma grave de desgaste por adhesión en la que se arranca material de una superficie y se transfiere a la otra, lo que a menudo provoca el bloqueo o la soldadura en frío de los componentes.
Tal incompatibilidad conduce inevitablemente a un fallo prematuro del ensamblaje, haciéndolo poco fiable e incluso peligroso.
Materiales y revestimientos
El rendimiento, la longevidad y la fiabilidad de los ensamblajes de rosca Acme dependen estrechamente de los materiales del to illo y la tuerca, así como de los revestimientos o tratamientos superficiales aplicados.
Estas elecciones vienen dictadas por los requisitos de la aplicación y el ento o operativo.
Materiales comunes
El acero al carbono es una opción económica, que ofrece una buena resistencia y maquinabilidad para aplicaciones generales donde la capacidad de carga y el coste son los criterios principales en ento os no extremos.
Las aleaciones de acero, como el 4140 o el 8620, ofrecen una resistencia mecánica, tenacidad y resistencia a la fatiga significativamente superiores, especialmente después del tratamiento térmico. Son una opción ideal para aplicaciones exigentes con altas cargas estáticas o dinámicas, impactos o cuando es crucial una resistencia superior al desgaste.
El acero inoxidable ofrece una excelente resistencia a la corrosión y propiedades higiénicas. Es el material de elección para entornos expuestos a la humedad, productos químicos o agua salada, así como en las industrias alimentaria, farmacéutica y médica donde la prevención de la oxidación, la limpieza y la no contaminación son imperativos.
El bronce o el latón, que se suelen emplear para las tuercas que se acoplan con to illos de acero, ofrecen un bajo coeficiente de fricción y una excelente resistencia al desgaste.
Revestimientos y tratamientos de superficie
Estos procesos se aplican a las superficies de la rosca para mejorar rendimientos específicos, principalmente reduciendo la fricción y aumentando la resistencia al desgaste.
La nitruración es un tratamiento térmico que difunde nitrógeno en la superficie del acero, creando una capa exterior muy dura. Este proceso mejora considerablemente la dureza superficial, la resistencia al desgaste, la resistencia a la fatiga y la resistencia a la corrosión.
Los revestimientos de fosfato son capas de conversión química que crean una superficie porosa y cristalina. Ofrecen una excelente resistencia a la corrosión y sirven como base de adherencia para los lubricantes.
Las películas de PTFE (Politetrafluoroetileno) consisten en la aplicación de una fina capa de plástico de baja fricción. Se utilizan para reducir la fricción, proporcionar lubricación en seco y mejorar la resistencia al desgaste, lo que los hace útiles donde los lubricantes tradicionales no son adecuados.
El óxido negro (o pavonado) es un revestimiento de conversión que produce un acabado negro. Ofrece una ligera resistencia a la corrosión y a veces se utiliza por su aspecto estético, pero también puede retener aceite para mejorar la lubricación.
Control de calidad y mantenimiento de roscas Acme
Garantizar la longevidad y el rendimiento de sus roscas exige una atención especial, desde la producción hasta su uso diario.
Descuidar estos pasos conduce casi inevitablemente a problemas y costes adicionales.
Cinco puntos de control en el diseño
Un buen diseño es fundamental para que las roscas ACME funcionen de manera óptima y duradera.
Cinco elementos clave, a menudo descuidados durante el diseño, son sin embargo cruciales para prevenir problemas comunes:
Longitud de la tuerca: La longitud de la tuerca en contacto con el to illo debe ser de al menos 1,5 a 2 veces el diámetro del to illo. Esto garantiza una superficie de contacto suficiente para distribuir la carga de manera uniforme y prevenir el desgaste prematuro de los hilos.
Ranuras de engrase: Si una rosca realiza un movimiento de vaivén en un recorrido superior a 20 veces su propio diámetro, debe tener ranuras de engrase. Estas ranuras ayudan a distribuir el lubricante a lo largo de toda la longitud de los hilos, garantizando un funcionamiento suave.
Verificación del pandeo: Para roscas largas y delgadas sometidas a compresión, es imperativo verificar el riesgo de pandeo. Es una regla fundamental de la ingeniería: si una rosca es demasiado larga y delgada para la fuerza aplicada, acabará por pandear (es decir, se deformará lateralmente y perderá su estabilidad).
Dilatación térmica: Las roscas largas pueden dilatarse o contraerse con los cambios de temperatura. Un diseño riguroso debe prever un espacio para esta “respiración” para que el to illo no se atasque ni sufra tensiones excesivas.
Límite de tensión: Bajo la carga máxima, la tensión de tracción o compresión en la rosca no debe superar el 30 % del límite elástico del material. Este margen de seguridad garantiza que los hilos no se deformen bajo presión.
Consejos de mantenimiento
Mantener sus roscas Acme en buen estado es sencillo, pero tiene un gran impacto en su vida útil.
Lo más importante es mantenerlas lubricadas. Una lubricación regular es esencial para reducir la fricción y el desgaste.
A continuación, proteja sistemáticamente las roscas de las virutas metálicas y la dirtugía. Estas partículas actúan como un abrasivo y pueden desgastar rápidamente los hilos.
También debe realizar inspecciones regulares para seguir la evolución de la geometría de la rosca. Los controles dimensionales y de rugosidad son especialmente importantes en ento os muy exigentes.
Conclusión
En resumen.
Se entiende mejor por qué las roscas ACME siguen desempeñando un papel central en el diseño mecánico y se encuentran en una multitud de aplicaciones.
Son ideales para la transmisión de potencia y los sistemas de movimiento lineal. Estas roscas son versátiles, fiables y eficientes.
Su diseño es un compromiso inteligente: un ángulo de 29° y crestas y fondos de hilo planos. Esto les confiere una excelente distribución de la carga, una buena resistencia a los golpes y una gran facilidad de mecanizado.
Lejos de ser una elección trivial, es una solución ingeniosa que las hace aproximadamente un 25% más robustas que sus predecesoras, las roscas cuadradas.
Hemos explorado sus diferentes variantes:
- La General-Purpose (GP) para usos comunes.
- La Stub Acme para piezas de paredes delgadas.
- La Centralizing Acme para tornillos largos y estables.
Estas cubren casi la totalidad de las situaciones que se pueden encontrar.
Su rendimiento es de aproximadamente un 40-50 % cuando están lubricadas, y los estudios muestran que este pequeño sacrificio en rendimiento se ve ampliamente compensado por la enorme ganancia en robustez y facilidad de fabricación.
La selección de materiales y los revestimientos las hacen aún más eficientes y versátiles, adaptándose así a todas sus necesidades.
A medida que la tecnología evoluciona, las ideas fundamentales detrás de las roscas Acme siguen plenamente vigentes, demostrando que las soluciones ingeniosas y sencillas son a menudo las más duraderas.
Preguntas frecuentes
¿Por qué las roscas ACME son más eficientes que las roscas cuadradas en producción?
Las roscas Acme destacan en producción porque su ángulo de 29° es más fácil de mecanizar con herramientas estándar.
Las roscas cuadradas, con sus ángulos agudos de 90°, son lentas de fabricar y desgastan rápidamente las herramientas. Con una rosca ACME, se pueden laminar barras de un metro en pocos minutos, un proceso que incluso endurece la superficie del hilo. Esto es simplemente imposible con las roscas cuadradas, cuyos ángulos agudos provocarían la fisuración del metal.
¿Cómo se compara la rosca ACME con las roscas API?
Comparémoslas brevemente. Las roscas ACME utilizan un perfil trapezoidal que las hace robustas e ideales para la transmisión de potencia y los sistemas de movimiento lineal. En cambio, las roscas API están diseñadas para garantizar juntas estancas bajo alta presión en oleoductos y gasoductos.
¿Cuál es la mejor variante de ACME para diseños con espacio restringido?
Para espacios restringidos, la Stub Acme es la mejor opción.
Su altura de hilo reducida le permite no debilitar las piezas de paredes delgadas o los cubos cortos. Conserva la resistencia fundamental del ángulo de 29° siendo menos profunda, ofreciendo así fiabilidad sin un volumen adicional.
¿Cómo mejora el laminado la durabilidad de la rosca Acme en comparación con el mecanizado por corte?
El laminado endurece el metal por deformación en frío, lo que puede duplicar la vida útil de la rosca al densificar su estructura.
Este proceso también deja los flancos del hilo muy lisos, sin virutas ni bordes afilados, lo que reduce el desgaste con el tiempo. Si bien las roscas mecanizadas son adecuadas para prototipos, no igualan la longevidad de las roscas laminadas en aplicaciones de ciclos elevados. Una rosca laminada a menudo puede soportar millones de ciclos antes de mostrar signos de desgaste.
¿Son las roscas Acme intercambiables con las roscas trapezoidales ISO?
No, en absoluto.
Aunque se parezcan, son incompatibles. El problema principal es una ínfima diferencia de 1° en sus ángulos de flanco (ACME: 29°, ISO: 30°). Este desajuste impide un contacto correcto entre los hilos, lo que conduce rápidamente a su gripado y fallo. Para evitar errores costosos en proyectos internacionales, respete siempre la norma regional apropiada: Acme en Norteamérica, ISO en Europa.
