Ein Sackloch ist eine Bohrung mit einem geschlossenen Boden, das Gegenteil einer Durchgangsbohrung, die an beiden Enden offen ist. Dieser geschlossene Boden verhindert, dass die meisten Standard-Inspektionswerkzeuge dorthin gelangen, wo gemessen werden muss, was Sacklöcher schwierig zu inspizieren macht.
Standard-Messgeräte haben an ihrer Spitze einen „toten Bereich“ (oft als Anlauf bezeichnet), was sie für die Überprüfung der Geometrie nahe dem Boden eines Sacklochs unbrauchbar macht.
Dies verursacht echte Probleme in der Präzisionsfertigung.
Halbleiter-, Luft- und Raumfahrt- sowie Automobilwerke benötigen alle eine genaue Sacklochmessung. Denken Sie an Hydraulikverteiler und Gewindebohrungen. Wenn Sie den Durchmesser am Boden nicht verifizieren können, könnte das Bauteil unter Druck versagen.
Um genaue Daten aus diesen engen Räumen zu erhalten, sind spezifische Werkzeugstrategien erforderlich.
Dies passt in den breiteren Rahmen der Industriellen Metrologie, aber Sacklöcher stellen einzigartige physikalische Hindernisse dar, die spezialisierte Lösungen erfordern. Sie kämpfen nicht nur gegen Toleranzen. Sie kämpfen gegen Zugangsbeschränkungen und Spanansammlungen.
In diesem Beitrag stelle ich die effektivsten Methoden zur Messung von Sacklöchern vor, von Luftlehrdornen bis hin zur fortschrittlichen Plastiform-Replikation. Wir werden untersuchen, wie man das Problem des Bodenabstands überwindet und sicherstellt, dass Ihre Messungen wiederholbar sind.
So funktioniert es.
Inhaltsverzeichnis
Was Ist Ein Sackloch?
Ein Sackloch ist ein bearbeiteter Hohlraum, der bis zu einer bestimmten Tiefe gebohrt wurde, ohne das Werkstück vollständig zu durchdringen. Im Gegensatz zu einer Durchgangsbohrung hat es einen geschlossenen Boden, was Herausforderungen für die Maßkontrolle mit sich bringt.
Obwohl dieser Unterschied einfach erscheint, ändert er die Messstrategie dramatisch.
Bei einer Standard-Durchgangsbohrung haben Sie von beiden Seiten Zugriff, und Späne können leicht entweichen. In einem Sackloch arbeiten Sie jedoch gegen eine feste Wand, die Späne und Kühlmittel einschließt und gleichzeitig die Reichweite Ihres Messsensors einschränkt.
Hier ist ein Beispiel für ein Sackloch:
Warum Ist Die Sacklochmessung Eine Herausforderung?
Sie werden in der Präzisionsfertigung ständig mit diesen Merkmalen konfrontiert, insbesondere bei Anwendungen wie Gewindebohrungen, Passstift-Positionen und Lagergehäusen.
Da sich der Werkzeugdruck nahe dem Ende des Schnitts ändert, sind diese Bohrungen berüchtigt für Geometriefehler.
Es reicht nicht aus, nur den Durchmesser oben zu prüfen; man muss oft die Rundheit, Konizität und die tatsächliche Tiefe verifizieren, um sicherzustellen, dass Komponenten wie Hydraulikventile in ihre Gegenstücke passen, ohne vorzeitig aufzusetzen.
Die meisten Bearbeitungsprozesse hinterlassen am Ende eine leichte Balligkeit oder Verjüngung, und Standard-Messgeräte „setzen oft auf“, bevor sie diese Geometriefehler erkennen.
Sie können nicht von der „anderen Seite“ auf das Merkmal zugreifen, da es keine andere Seite gibt. Diese physikalische Einschränkung schließt Luft ein, begrenzt den Kühlmittelfluss und erschwert das Einführen von Messsensoren erheblich.
Traditionelle Sackloch-Messmethoden
Das Messen eines Sacklochs mit traditionellen Werkzeugen ist wie das Parken in einer dunklen Garage. Man kann die Rückwand nicht sehen und muss sich auf seine Sensoren verlassen.
Standardwerkzeuge versagen hier oft, weil sie die geometrischen Abweichungen nahe dem Boden schlichtweg nicht erreichen können.
Um dies zu lösen, stützt sich die konventionelle Metrologie auf drei Schwergewichte: modifizierte Innenfeinmessgeräte, Luftlehrdorne und Spreizsonden.
So Wählen Sie Das Richtige Sackloch-Messgerät Aus
Die Auswahl des richtigen Messgeräts für ein Sackloch ist schwieriger als es aussieht. Sie können nicht einfach ein Standard-Innenmessgerät von der Stange nehmen.
Um zuverlässige Daten zu erhalten, müssen Sie den Nenndurchmesser, die Werkstücktoleranz und insbesondere die Bohrungstiefe bewerten.
Die richtige Wahl hängt ganz von Ihrer Werkstückgeometrie ab.
Wenn Sie eine Genauigkeit von ±0,001 mm einhalten müssen, ist ein Luftlehrdorn aufgrund seiner berührungslosen Natur und der Fähigkeit, die Düsen sehr nah am Boden zu platzieren, oft überlegen.
Für die allgemeine Größenbestimmung bei größeren Bohrungen ist ein Innenfeinmessgerät Ihr Arbeitstier. Aber Sie müssen sicherstellen, dass Ihr Sensor zum Übertragungsverhältnis Ihrer Anzeigeeinheit passt (oft 1:1 oder 1:2,5).
Wenn diese nicht übereinstimmen, ist Ihre Messung nicht nur leicht ungenau. Sie ist mathematisch falsch.
Messverfahren & Kalibrierung
Genaue Zahlen zu erhalten, hat nicht nur mit einem schicken Messgerät zu tun, sondern mit der Technik.
Bevor Sie das Messgerät überhaupt berühren, reinigen Sie die Bohrung gründlich. Wenn Ihr Sackloch voll mit Bearbeitungsöl oder Spänen ist, liegen Ihre Sensorkontakte nicht plan auf.
Reinigen Sie sowohl das Messgerät als auch die Bohrung mit geeigneten Reinigungsmitteln für die Metrologie.
Verwenden Sie zur Kalibrierung einen Einstellring (oder Meisterring). Führen Sie Ihren Sensor in den Ring ein und passen Sie die Anzeige an das markierte Maß des Rings an.
Achten Sie auf Körpertemperatur; das Halten des Rings in der Hand verursacht thermische Ausdehnung.
Führen Sie bei der Messung den Griff vorsichtig in der Bohrung hin und her (pendeln), um den Umkehrpunkt zu finden. Dieser Minimalwert stellt den wahren Durchmesser senkrecht zur Achse dar.
Indirekte Sacklochmessung
Manchmal stoßen traditionelle Handwerkzeuge einfach an ihre Grenzen.
Ob das Sackloch zu tief ist, der Durchmesser zu klein oder die Merkmale am Boden zu komplex sind – Sie werden feststellen, dass Standard-Messgeräte keine zuverlässigen Werte liefern können.
In diesen Fällen ist Abdruckmaterial (Replikation) die beste verfügbare Lösung.

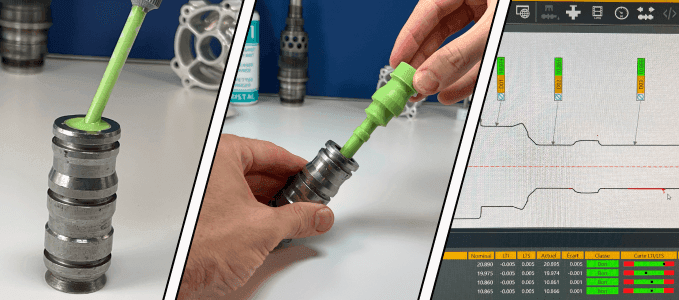

Bei dieser Methode werden Replikationsmaterialien verwendet, um ein „Negativ“ des Sacklochs zu erstellen.
Anstatt sich damit abzumühen, einen mechanischen Sensor in einen dunklen, ölgefüllten Hohlraum einzuführen, injizieren Sie ein flüssiges Polymer, das in jedes Mikrodetail der Bohrung fließt.
Es härtet ziemlich schnell aus und bleibt flexibel genug, um entnommen zu werden. Genau genommen ist die endgültige Härte vollständig konfigurierbar. Aber am Ende erhalten Sie ein hochpräzises (mikrometergenaues) Replikat der Innengeometrie UND der Oberflächenbeschaffenheit.
Der größte Vorteil? Voller Zugriff.
Da das Material flüssig startet, fließt es ganz natürlich bis zum absoluten Boden des Sacklochs und erfasst den Radius, die Eckengeometrie und jede Verjüngung, die traditionelle Messgeräte aufgrund ihrer mechanischen Freiraumanforderungen übersehen.
Nach der Aushärtung entnehmen Sie das feste Replikat und messen es extern mit Standard-Laborwerkzeugen wie Profilprojektoren, Vision-Systemen oder Laserscannern.
Diese Technik macht aus einer schwierigen internen Messung eine einfache externe Messung.
Sie eliminiert effektiv den „blinden“ Aspekt der Sacklochmessung und liefert Ihnen eine permanente 3D-Aufzeichnung des Zustands der Bohrung, einschließlich Oberflächenbeschaffenheit und Fehlern, mit mikrometergenauer Auflösung.
Verwendung Von Plastiform Zur Messung Der Sacklochgeometrie
Die Verwendung von Plastiform Abdruckmaterialien erfordert einen einfachen, standardisierten Arbeitsablauf.
Befolgen Sie diese Schritte, um maximale Genauigkeit zu gewährleisten:
- Oberfläche vorbereiten: Reinigen Sie das Sackloch gründlich mit einem Entfetter (wie DN1 Reiniger), um alle Verunreinigungen und Öl zu entfernen. Die Oberfläche muss trocken sein, damit der Abdruck die Mikrostruktur genau erfassen kann.
- Das richtige Produkt auswählen: Wählen Sie für Sacklöcher eine flexible oder semi-flexible Kartusche (wie F20 oder F50). Diese ermöglichen es Ihnen, den Abdruck zu extrahieren, selbst wenn die Bohrung leichte Hinterschnitte oder Gewinde enthält.
- Material injizieren: Platzieren Sie die Injektorspitze ganz unten im Sackloch. Injizieren Sie das Plastiform, während Sie die Spitze langsam zurückziehen. Diese „Bottom-up“-Fülltechnik verhindert, dass Lufteinschlüsse in kritischen Eckbereichen entstehen.
- Aushärten lassen: Lassen Sie das Material aushärten. Dies dauert je nach Produktqualität in der Regel 2 bis 8 Minuten. Berühren Sie das Material während dieser Phase nicht.
- Replikat extrahieren: Ziehen Sie den Abdruck nach der Aushärtung vorsichtig aus der Bohrung. Die Elastizität des Materials ermöglicht es, sich ohne Beschädigung von den Wänden zu lösen und sofort in seine ursprüngliche Form zurückzukehren.
- Replikat messen: Montieren Sie das extrahierte Replikat auf einer Halterung. Sie können nun den Durchmesser, den Konuswinkel und den Bodenradius mit einem berührungslosen System wie einem Profilprojektor oder einer Lasermessschraube messen.
Vergleich Der Sackloch-Messmethoden
| Messmethode | Beste für | Genauigkeit | Bodenabstand | Kosten |
|---|---|---|---|---|
| Plastiform Replikation | Komplexe Geometrie, Bodenradien, versteckte Details | Hoch (±1 µm) | Bis zum Grund (Messung volle Tiefe) | Sehr niedrig |
| Luftlehrdorn | Hochvolumenfertigung, enge Toleranzen | Sehr hoch (±0,5 µm) | < 1 mm | Hoch |
| Innenfeinmessgerät | Allgemeine Werkstattprüfung | Mäßig (±4 µm) | ~3-5 mm | Niedrig |
| Spreizsonde | Kleine Durchmesser (<10mm) | Hoch (±2 µm) | ~1-2 mm | Mäßig |
| KMG-Sensor | Automatisierte Prüfung großer Teile | Hoch (±2 µm) | Durch Tastkugel begrenzt | Sehr hoch |
Fortschrittliche Sackloch-Messmethoden
Während Plastiform die komplexe Geometrie-Replikation übernimmt, existieren andere fortschrittliche Methoden für automatisierte Arbeitsabläufe.
KMG-Antastung
Die Verwendung einer Koordinatenmessmaschine (KMG) ist der Standard für die automatisierte Tieflochinspizierung.
Hier gibt es meist zwei Strategien: schaltende Antastung oder scannende Antastung. Dies erstellt ein hochgenaues 3D-Zylindermodell.
Aber die Physik gilt weiterhin.
Sie sind durch die Taststiftlänge und die Schaftkombination begrenzt. Ist der Sensor zu kurz, erreichen Sie den Boden nicht. Ist er zu lang, treten Durchbiegungs- oder Rundlauffehler auf.
Auch das Messen der exakten Ecke, wo die Wand auf den Boden trifft, ist täuschend komplex, da der Radius der Tastkugel oft den Kontakt mit der untersten Kante verhindert.
Fazit
Wir haben uns die Hauptakteure in diesem Bereich angesehen:
- Abdrucktechnik für die vollständige geometrische Charakterisierung.
- Innenfeinmessgeräte für breite Vielseitigkeit,
- Luftlehrdorne für schnelle Präzision,
Jede Methode geht anders mit dem geschlossenen Boden um.
Entscheidend für den Erfolg ist die Geometrieanpassung.
Sie müssen eine Strategie wählen, die speziell darauf ausgelegt ist, bis direkt an den Bohrungsgrund zu messen, ohne vorzeitig an die Rückwand zu stoßen.
Wenn Ihr Sensor-Setup den notwendigen Bodenabstand nicht berücksichtigt, werden Sie wahrscheinlich Konizitäts- oder Formfehler übersehen, die tief im Teil verborgen sind.
Für hochanspruchsvolle Anwendungen empfehle ich immer, Ihre Ergebnisse mit einer komplementären Methode zu verifizieren und gegenzuprüfen.
Die Etablierung eines standardisierten Arbeitsablaufs ist der beste Weg, um sich vor bösen Überraschungen in der Produktion zu schützen!
Häufig Gestellte Fragen (FAQ)
Was definiert ein Sackloch im Maschinenbau?
Ein Sackloch ist ein gefräster oder gebohrter Hohlraum, der nicht auf der anderen Seite des Werkstücks durchbricht. Es hat einen ausgeprägten Boden oder ein geschlossenes Ende. Dieses Design schafft spezifische Herausforderungen bei der Messung. Man kann keine Standardwerkzeuge für Durchgangsbohrungen verwenden, da diese oft erfordern, dass der Sensor das Teil vollständig durchdringt, um einen Messwert zu erhalten.
Warum ist das Messen eines Sacklochs schwieriger als bei einer Durchgangsbohrung?
Das Hauptproblem ist der begrenzte Zugang. Standard-Innenmessgeräte haben meist eine Führungsspitze, die auf den Boden trifft, bevor die Messkontakte das Ende erreichen. Dies hinterlässt einen toten Bereich am Boden, in der kein Messwert ermittelt werden kann. Zudem setzen sich oft Rückstände wie Metallspäne und Kühlmittel am Boden ab und stören die Messung.
Welche Werkzeuge eignen sich am besten zum Messen von Sacklochdurchmessern?
In der Regel verwendet man Innenfeinmessgeräte mit speziellen Sackloch-Messbolzen, Luftlehrdorne oder Spreizsonden. Innenfeinmessgeräte sind vielseitig für den allgemeinen Werkstattgebrauch. Luftlehrdorne eignen sich hervorragend für die hochpräzise Serienprüfung, da die Luftaustritte sehr nah an der Spitze des Werkzeugs liegen. Spreizsonden sind nützlich für kleinere Durchmesser.
Wie misst man die Tiefe eines Sacklochs genau?
Sie benötigen eine Tiefenmessschraube oder einen Messschieber mit einer entsprechenden Tiefenmessstange. Setzen Sie die Basis des Werkzeugs fest auf die Referenzfläche auf und senken Sie die Stange ab, bis sie den Boden berührt. Vorsicht bei Bohrspitzen: Die meisten technischen Zeichnungen spezifizieren die Tiefe für den vollen Durchmesser (die Schulter), nicht für die Spitze des Bohrerkonus.
Was ist der minimale Messabstand zum Bohrungsgrund?
Dies hängt von der jeweiligen Bauform des Messgeräts ab. Standard-Innenmessschrauben stoppen oft mehrere Millimeter vor dem Ende. Spezialisierte Sackloch-Innenmessgeräte oder Luftlehrdorne haben Messkontakte, die viel näher an der Stirnseite positioniert sind. Einige High-End-Spreizsonden ermöglichen Messungen innerhalb von 1 Millimeter oder weniger vom Boden der Bohrung.
Warum werden Luftlehrdorne für die Hochvolumen-Sacklochinspizierung bevorzugt?
Luftmessgeräte nutzen den Gegendruck, um die Größe zu messen, ohne die Oberfläche stark zu berühren. Bei Sacklöchern können Hersteller die Luftdüsen sehr nah an der Spitze des Lehrdorns platzieren. So lässt sich der Durchmesser direkt am Boden prüfen, wo oft eine Verjüngung auftritt. Sie sind zudem selbstreinigend, da der kontinuierliche Luftstrom geringfügiges Kühlmittel oder Staub wegbläst.
Welche Geometriefehler treten häufig am Boden von Sacklöchern auf?
Oft findet man Verjüngungen oder ballige Formen aufgrund von Werkzeugverschleiß oder Spanverstopfung während der Bearbeitung. Der Bohrer oder das Ausdrehwerkzeug kann sich biegen, wenn es den Boden des Schnitts erreicht. Dies erzeugt eine ovale oder konische Form, die Standard-Messgeräte übersehen könnten, wenn sie nicht tief genug in den Hohlraum hineinkommen.
Wie sollte man ein Innenmessgerät für die Sacklochmessung kalibrieren?
Sie müssen einen kalibrierten Einstellring verwenden, der Ihrem Nenndurchmesser entspricht. Nullstellen Sie das Messgerät innerhalb dieses Rings vor Gebrauch. Da Sacklochmessgeräte oft kürzere Führungsmechanismen haben, stellen Sie sicher, dass das Messgerät während der Kalibrierung perfekt senkrecht zur Ringachse steht. Dies verhindert Cosinus-Fehler bei der Übertragung auf das Werkstück.
Wann sollte man Abdruckmaterialien für die Sacklochmessung verwenden?
Nutzen Sie Abdruckprüfungen, wenn die Bohrung zu klein, zu tief oder zu komplex für physische Sensoren ist. Sie injizieren eine Silikonkautschuk-Mischung in die Bohrung, um ein präzises Negativ-Replikat zu erstellen. Nach der Aushärtung entnehmen Sie das Replikat und messen es mit einem Profilprojektor oder Vision-System außerhalb des beengten Raums. Dies erfasst die exakte Geometrie des Sacklochbodens.
